7.2. Système de mise en place des tuyaux de réfrigérant
•

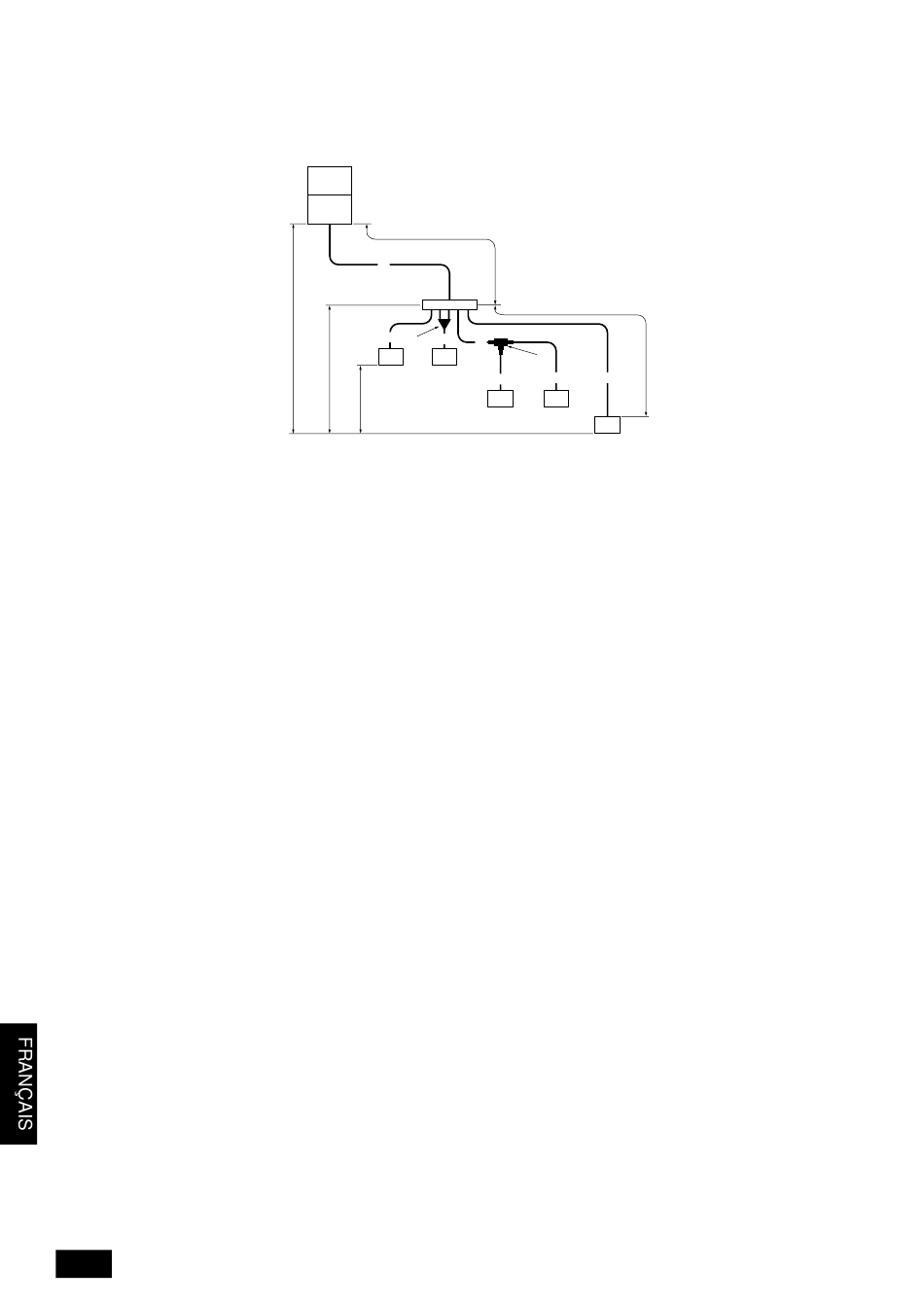

Exemple de raccordement (Raccordement de 5 appareils intérieurs)
A Source de chaleur
B H=50 mètres ou moins (Source de chaleur plus élevée que l'appareil intérieur)
C H'=40 mètres ou moins (Source de chaleur plus basse que l'appareil intérieur)
D h1=15 mètres ou moins (10 mètres ou plus pour l'appareil de type 125)
E h2=15 mètres ou moins
F 70 (60) mètres ou moins
G Contrôleur BC
H Appareil intérieur
130
A
F
A
B C
I
a
b
H
H
D
J
E
G
K
*1
B
L
d
e
c
H
H
M
H
N
I Tuyau de raccordement CMY-R160-G (pour le type V-E du contrôleur BC)
J (Modèles supérieurs à 81)
K 30 mètres ou moins
L Tuyau d'embranchement CMY-Y102S-F
M Max. 3 jeux par raccordement
Capacité totale inférieure à 80
(mais mode de refroidissement/chauffage identique)
N *1 pour la sélection des tuyaux B, voir (3)
