Gas- en elektriciteitsaansluitingen
Gasaansluiting
De verbinding tussen het
gasdistributienet en de gasverdeelbuis
moet door een technicus worden
uitgevoerd.
De oppervlakte van de doorsnede van
de buizen moeten zo worden berekend
zodat de drukverliezen niet hoger zijn
dan 5% van de distributiedruk.
De uitwendige filter moet op het ventiel
zijn gemonteerd met een reine
uitgangsmond, in horizontale toestand,
met een deksel in verticale stand om het
onderhoud te waarborgen.
Geen enkele andere plaats of stand
voor montage is toegestaan.
Het manuele kwartslagventiel (wordt niet
geleverd) wordt gemonteerd voor et zo
dicht mogelijk bij de uitwendige filter of
bij het ventiel (zakfilter).
De koppelstukken met schroefdraad die
worden gebruikt moeten
overeenstemmen met de normen die van
kracht zijn, met conische schroefdraad
uitwendig, cilindrische schroefdraad
inwendig, met dichtheid die door de
schroefdraad wordt verzekerd.
Voldoende plaats voorzien om toegang
te hebben tot de gasprossostaat.
Het buizenstelsel moet worden ontlucht
vòòr het manuele kwartslagventiel. De
verbindingen die ter plaatse worden
uitgevoerd moeten op dichtheid worden
gecontroleerd met behulp van een
1
2
schuimend product dat voor dit gebruik
geschikt is.
Geen enkel lek mag worden
vastgesteld.
Elektrische aansluiting
De elektrische installatie en de
verbindingen dienen te worden
uitgevoerd in overeenstemming met de
normen die van kracht zijn.
De aarding moet verbonden zijn en
getest zijn.
Wij verwijzen naar het elektrisch schema
voor de verbinding van de brander en de
regeling.
In de leveringstoestand dient de brander
te worden gevoed met:
230V-50Hz eenfasen, met geaarde
–
neutrale geleider, voor het
bedieningscircuit
400V-50Hz dreifasen, voor het
–
vermogenscircuit.
De ventilatormotor is van het type met
directe start.
Voor een werking met driefasig
230V-50Hz moeten volgende wijzigingen
worden aangebracht: aansluiting van de
motoren, van de thermische relais van
de schakelaars en het gebruik van een
scheidingstransformator van 630VA op
het bedieningscircuit (wordt niet
bijgeleverd, gelieve ons te raadplegen).
Voor andere spanningen en frequenties
gelieve ons te raadplegen.

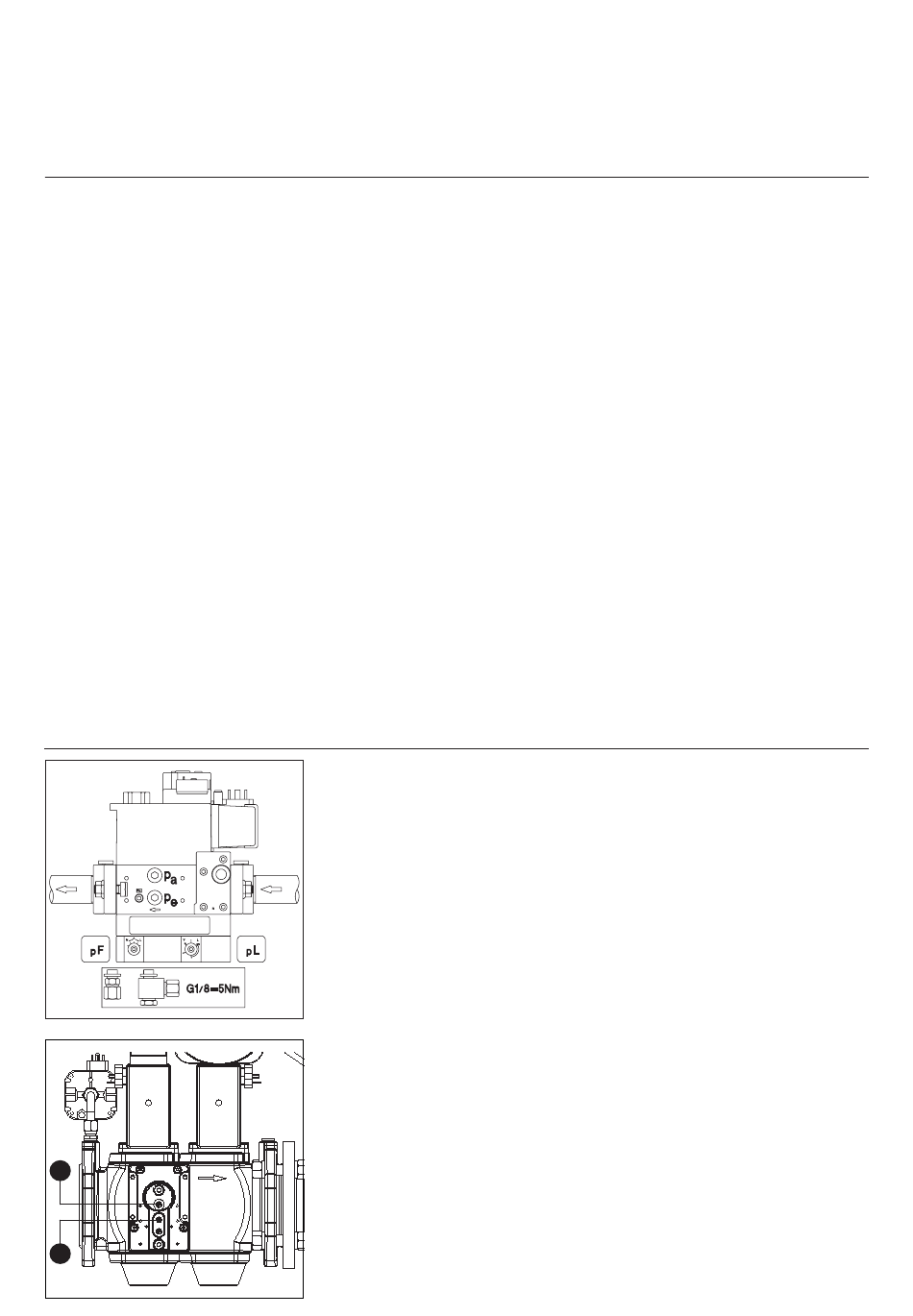

Aansluitingen van de gasdrukaftakkingen.
· De twee deksels pF en pL op het
verbindingsstuk verwijderen.
· Met een goedgekeurd product de
twee koppelstukken die aan de
drukbuizen pF en pL bevestigd zijn,
monteren.
· De verbinding uitvoeren tussen het
ventiel en het verbindingsstuk met
buizen die de codes pF en pL
dragen voor een gasverdeelbuis aan
de rechter kant of de overige buizen
die de codes pF en pL "links"
dragen voor een plaatsing aan de
linkerkant.
· Daarna de dichtheid controleren.
0211 / 13 007 365D
Gasverdeelbuis
· Op het ventiel de reserveaftakkingen
op de elektrische plaat aansluiten.
Geval van een VGD-gasverdeelbuis
· Op de klemmenkast van de brander
een kabel aansluiten voorzien van
een stekker geleverd met een
gasverdeelbuis.
· De stekker aan het andere uiteinde
van de SKP-regelaar aansluiten.
Montage van de dichtheidcontroleur
VPS 504 S02
Voor de branders EK 06.160, 210
· De twee schroeven pa en pe van
het ventiel MBVEF verwijderen
volgens tekening, op het VGD-ventiel,
de twee schroeven 1 en 2.
· De aanwezigheid van twee O-ringen
op de VPS controleren.
· De VPS bevestigen met de vier
zelftappende schroeven
· De kabel verbinden met stopcontact
7P volgens het elektrische schema.
· Het stopcontact 7P verbinden op de
VPS
· Vervolgens de dichtheid controleren.
