Ingebruikname
Beschrijving en instellingen
Gasventiel MBVEF

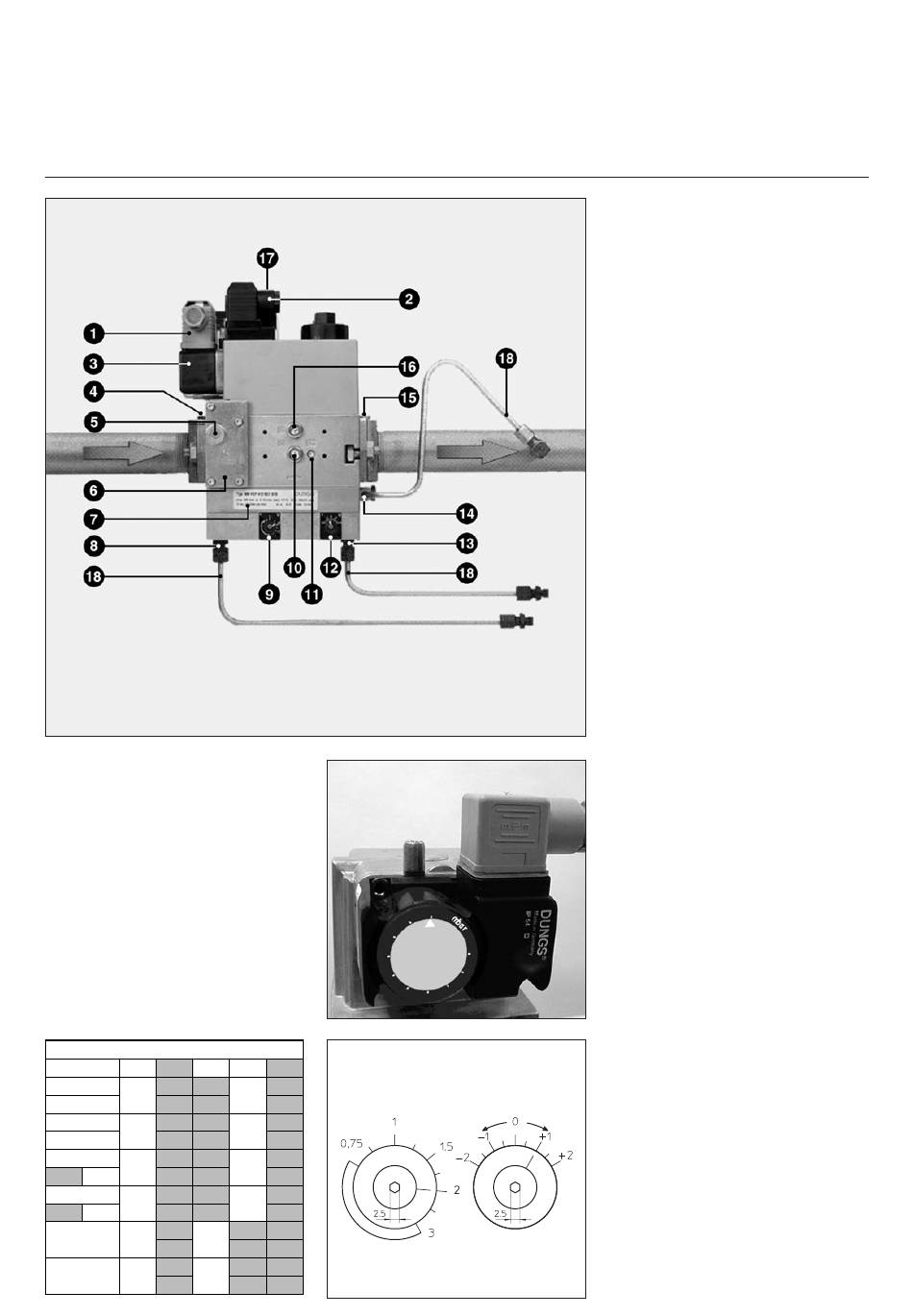

Afsluiter MB VEF
De MB VEF ...-afsluiter is een compact
geheel dat volgende delen omvat: een
zeef, een instelbare pressostaat, een
snel opengaande en sluitende
niet-instelbare veiligheidsafsluiter, een
hoofdklep die door de proportionele
regelaar wordt bediend, met instelbare
opening (V en N), die het mogelijk
maakt een constante verhouding te
bereiken van het gasdebiet tot het
luchtdebiet. Het sluiten geschiedt snel.
De regelaar houdt ook rekening met de
druk pF in de verbrandingskamer of de
atmosferische druk.
Bij de levering is de klep vooraf
ingesteld volgens de tabel in bijlage.
Branders EK 06.120, 160, 210 G/F-ZVT
p
VEF 407
412
20
V
25
20
N
25
37
V
30
50
37
N
30
50
100
V
1,25
100
0
N
14
420
425
1,25
V
0
1,25
0
0211 / 13 007 365D
1
Elektrische aansluiting van de
pressostaat (DIN 43650)
2
Elektrische aansluiting van de
elektromagnetische klep
(DIN 43650)
3
Pressostaat
4
Ingangsflens
5
Drukmeetnippel G 1/8 voor de
filter mogelijk aan beide kanten
6
Filter onder het deksel
7
Kenplaatje
8
Verbinding G 1/8 voor de
luchtdruk pL.
9
Stelschroef van de verhouding V
10
Drukmeetnippel pe G 1/8 aan
beide zijden.
11
Gasdrukmeetnippel pBr M4 (V2)
12
Stelschroef voor de correctie van
nulpunt N
13
Verbinding G 1/8 voor de druk
van de branderkamer pF
14
Verbinding G 1/8 voor de gasdruk
pBr
15
Uitgangsflens
16
Drukmeetnippel pa na V1 aan de
twee zijden.
17
Werkingsaanwijzer V1, V2
(optioneel)
18
Buizen voor drukaftakking
pBr - pL - pF
Instelling van de gaspressostaat
· De doorzichtige kap afnemen. Dit
onderdeel omvat een aanwijzer x
en een verdraaibare gegradueerde
schijf.
· Voorlopig de pressostaat instellen
op het minimum van de waarde
aangeduid op de gegradueerde
schijf.
Instellen van de regelaar
Alle instellingen worden uitgevoerd
terwijl de brander in werking is.
· Met en zeskantsleutel van 2,5mm
N
aan twee schroeven draaien.
– de schroef V geeft de verhouding
gas/lucht. Graduatie van 0,75 tot
3,0.
– de schroef N maakt het mogelijk
het luchtoverschot te corrigeren
met het minimumdebiet. Graduatie
van -2 tot +2.
