Ingebruikname

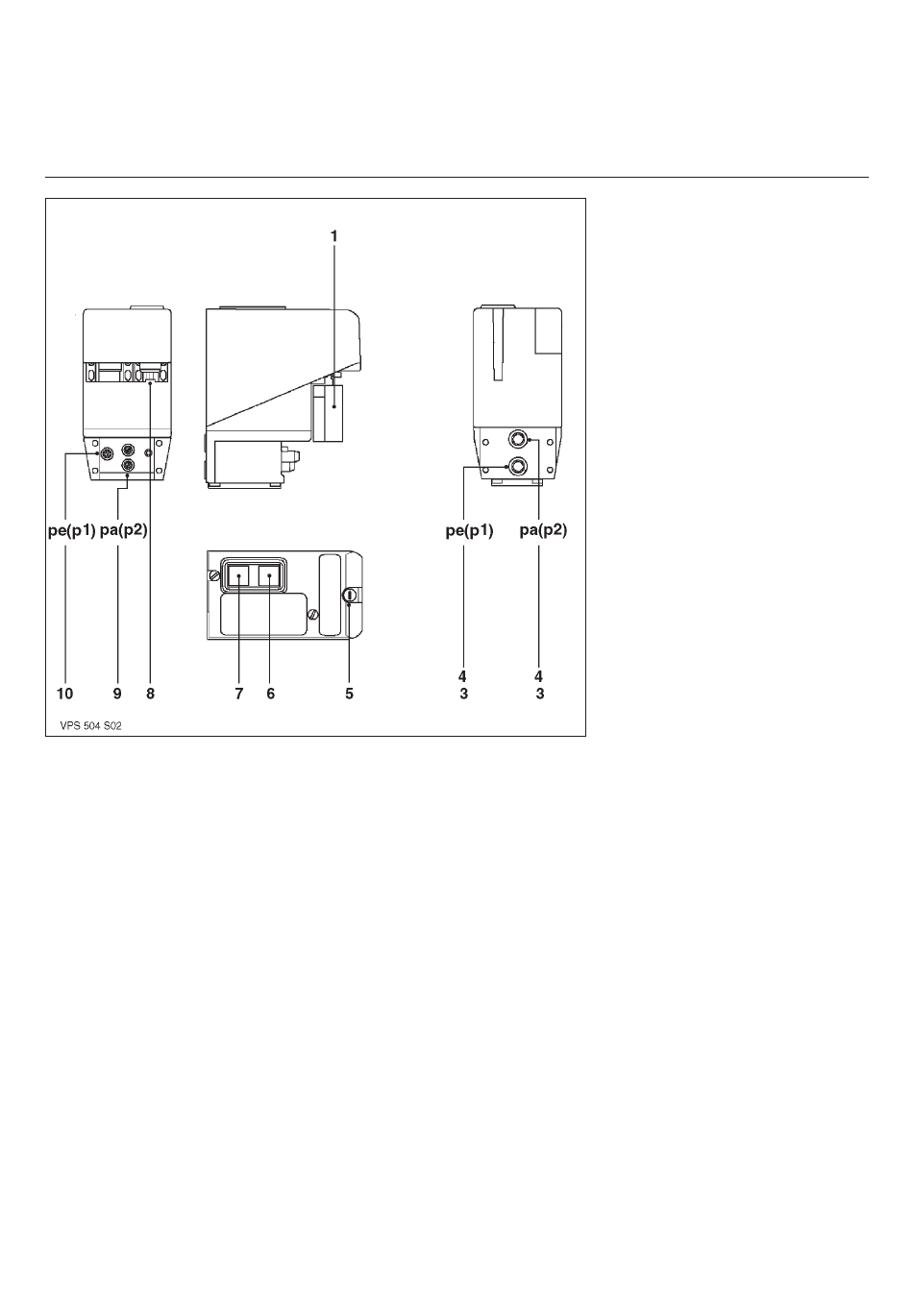

Beschrijving en instellingen
Dichtheidscontroleur de gasventiel
1
Stopcontact Wieland 7P
3
Filterelement
4
O-ring diam 10,5 x 2,25
5
Zekering T6,3 250V diam. 5 x 20
6
Gele verklikker aan:
Dichtheidstest gevalideerd
7
Rode verklikker aan:
Dichtheidstest niet gevalideed
Manuele ontgrendeling
8
Voorraad van vervangzekeringen
9
Drukaftakking pa (p2) diam. 9
pe + 20 mbar
10
Drukaftakking pe (p1) daim. 9
Toegangsdruk (verdeler)
16
0211 / 13 007 365D
Dichtheidscontroleur VPS 504 S02
Voor branders EK 06.160, 210
Werkingsprincipe:
Het controleapparaat heeft tot gevolg
dat vòòr ieder starten van de brander
de dichtheid tussen de
veiligheidsventielen en het hoofdventiel
wordt getest met een verhoging van de
distributiedruk.
Vanuit elektrisch oogpunt wordt de
dichtheidscontroleur aangesloten in
serie tussen het thermostatisch circuit
en de bedienings- en veiligheidskast
van de brander.
Opstelling:
Direct op het ventiel.
Verloop van het programma:
Bij stilstand zijn de veiligheids- en
hoofdventielen gesloten.
Bij themostatisch sluiten, wordt de
dichtheidscontroleur onder spanning
gesteld, via de overdruk wordt de
distributiedruk verhoogd met 20mbar.
Na maximaal 30 seconden zijn in
werking:
Dichtheidstest is gevalideerd. De
–
gele verklikkerlamp brandt, een
spanning wordt vrijgegeven om de
bedienings- en veiligheidsautomaat
te voeden voor de brander die zijn
programma begint.
Dichtheidstest is niet gevalideerd.
–
De rode verklikkerlamp, de
bedienings- en veiligheidsautomaat
bevindt zich niet onder spanning.
Een manuele ingreep is nodig om een
controlecyclus op gang te brengen. Als
de fout blijft bestaan, het ventiel
vervangen.
Instelling:
De dichtheidscontroleur vereist geen
enkele instelling ter plaatse.
Werkingstest:
Gedurende de werkingstijd van de
dichtheidscontroleur :
· De drukaftakking pa openen. Het lek
dat hierdoor wordt veroorzaakt
verhindert het stijgen van de
overdruk, en na 30s schakelt het
apparaat zich in beveiliging.
· De drukaftakking pa opnieuw
sluiten.
· De beveiliging ontgrendelen van de
dichtheidscontroleur door op de rode
verklikkerlamp te drukken.
De dichtheidscontrole begint opnieuw
et na 30s gaat de gele lamp opnieuw
branden, en stelt de bedienings- en
veiligheidautomaat onder spanning, die
dan zijn programma aanvangt.
