VEGAPULS 61 • Toelating conform LPR-radiorichtlijn
4
100 %
5
0 %

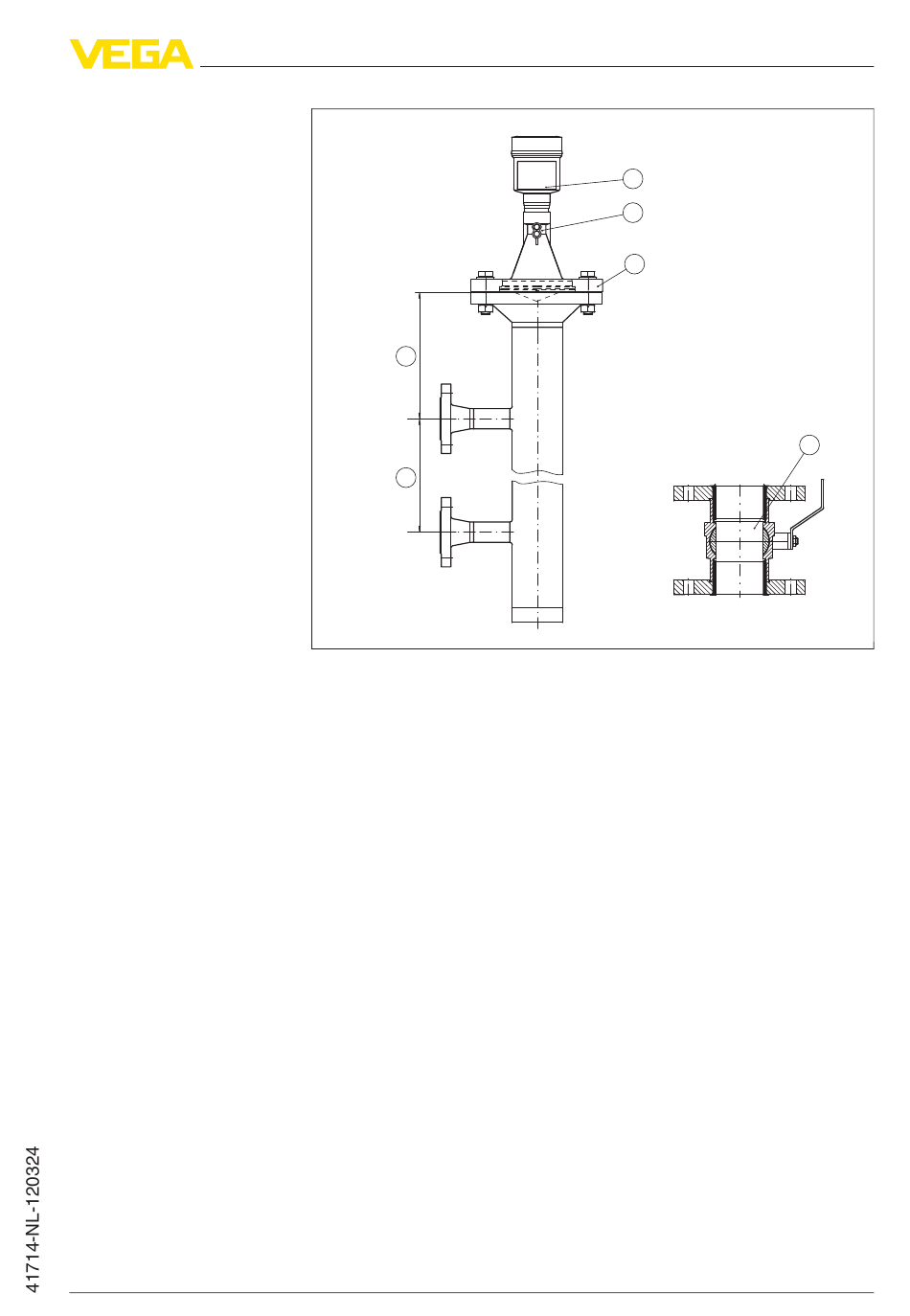

Fig. 17: Opbouw bypass
1
Radarsensor
2
Markering van de polarisatierichting
Instrumentflens
3
Afstand sensorreferentievlak tot bovenste pijpverbinding
4
Afstand pijpverbindingen
5
Kogelkraan met volledige doorlaat
6
Instructies uitlijning:
Let op de markering van het polarisatievlak op de sensor.
l
Bij schroefdraadaansluitingen bevindt de markering zich op de
l
zeskant, bij flensaansluitingen tussen twee flensgaten.
De pijpverbindingen met de tank moeten in een vlak met deze
l
markering liggen.
Instructies meting:
Het 100%-punt mag niet boven de bovenste verbinding met de
l
tank liggen.
Het 0%-punt mag niet onder de onderste verbinding met de tank
l
liggen.
Minimale afstand sensorreferentievlak tot bovenkant bovenste
l
verbinding > 300 mm.
De pijpdiameter moet bij antenne-afmeting 40 mm (1½") minimaal
l
DN 40 resp. 1½" zijn
Bij de parametrering moet "Toepassing standpijp" worden ge-
l
kozen en de pijpdiameter worden ingevoerd, om fouten door
looptijdverschuiving te compenseren.
4 Montage
1
2
3
6
23
