HERDER BV
MACHINEFABRIEK
HERDER
MIDDELBURG
7.4

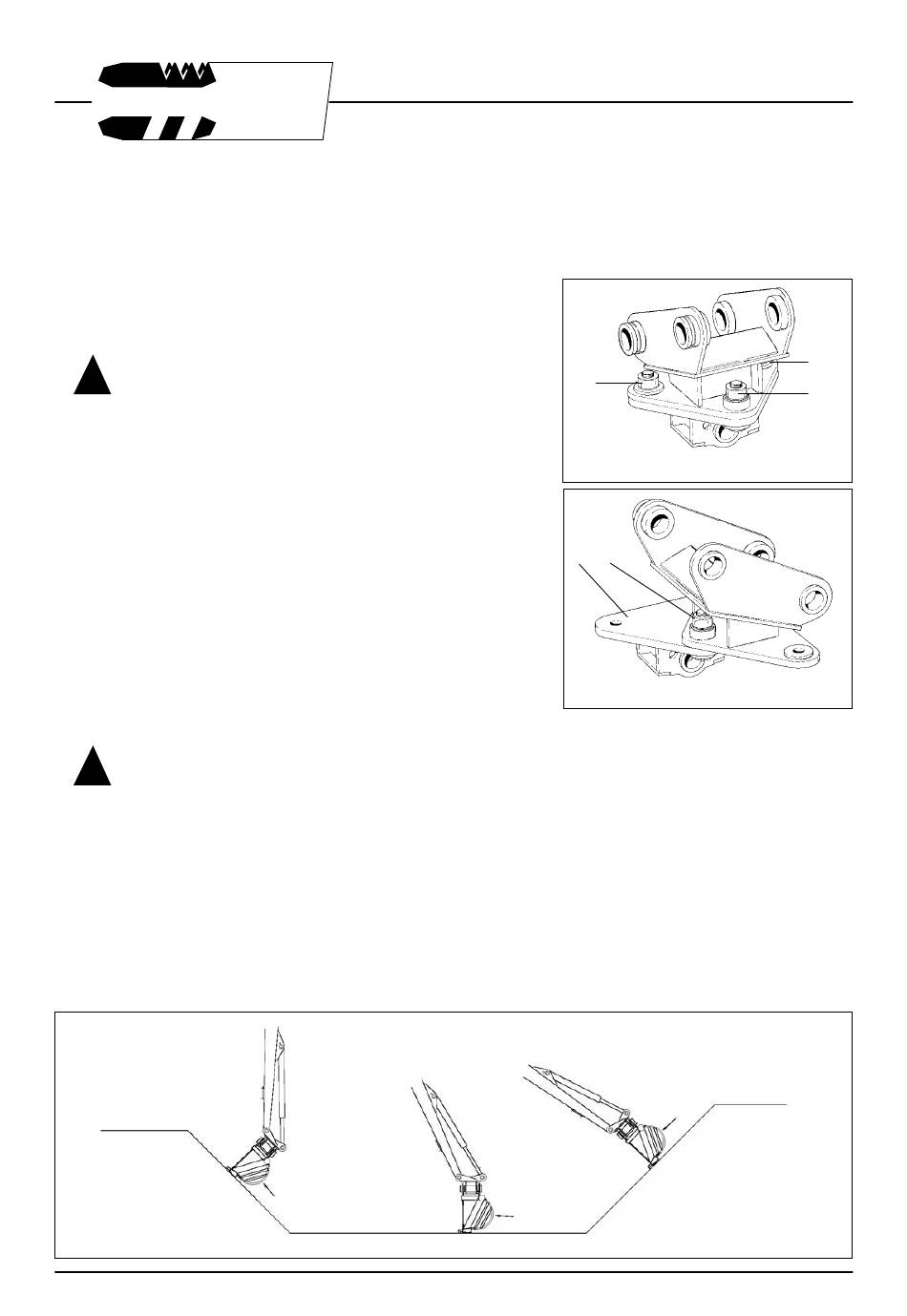

Bedienen mechanische draaikop
De mechanische draaikop wordt gebruikt om de maaikorf van 4 of 5 meter in de lengterichting vóór de
kraan of tractor te kunnen transporteren. Als de maaikorf is uitgerust met een mechanische draaikop, wordt
deze als volgt versteld:
a. Plaats met de gieken de basisplaat (1) horizontaal.
Schakel de aftakas uit, stop de motor en haal de sleutel uit
b.
!
het contactslot.
c. Draai moer (4) één slag los met de bijgeleverde steeksleutel.
d. Verwijder de bouten en moeren (2+3).
e. Draai de maaikorf met de hand 90°.
f. Let op: de maaikorf hangt nu aan slechts 1 bout.
g. Bevestig de bouten en moeren (2+3).
7.5
Werken met de maaikorf
!
Schakel de aftakas uit, stop de motor en haal de sleutel uit het contactslot.
– Verwijder de beschermhoes.
– Start de tractor en schakel de aftakas in.
– Breng de maaikorf naar de overzijde van het water.
– Schakel de maaikorf in.
– Beweeg met behulp van de giek de maaikorf naar beneden met het mes evenwijdig aan het talud (zie
afbeelding).
1-4016-12Feb10/W0-WK
7-2
Aankoppelen/bedienen/afkoppelen
2
werkstand
1
4
transportstand
3
4
