Stappen

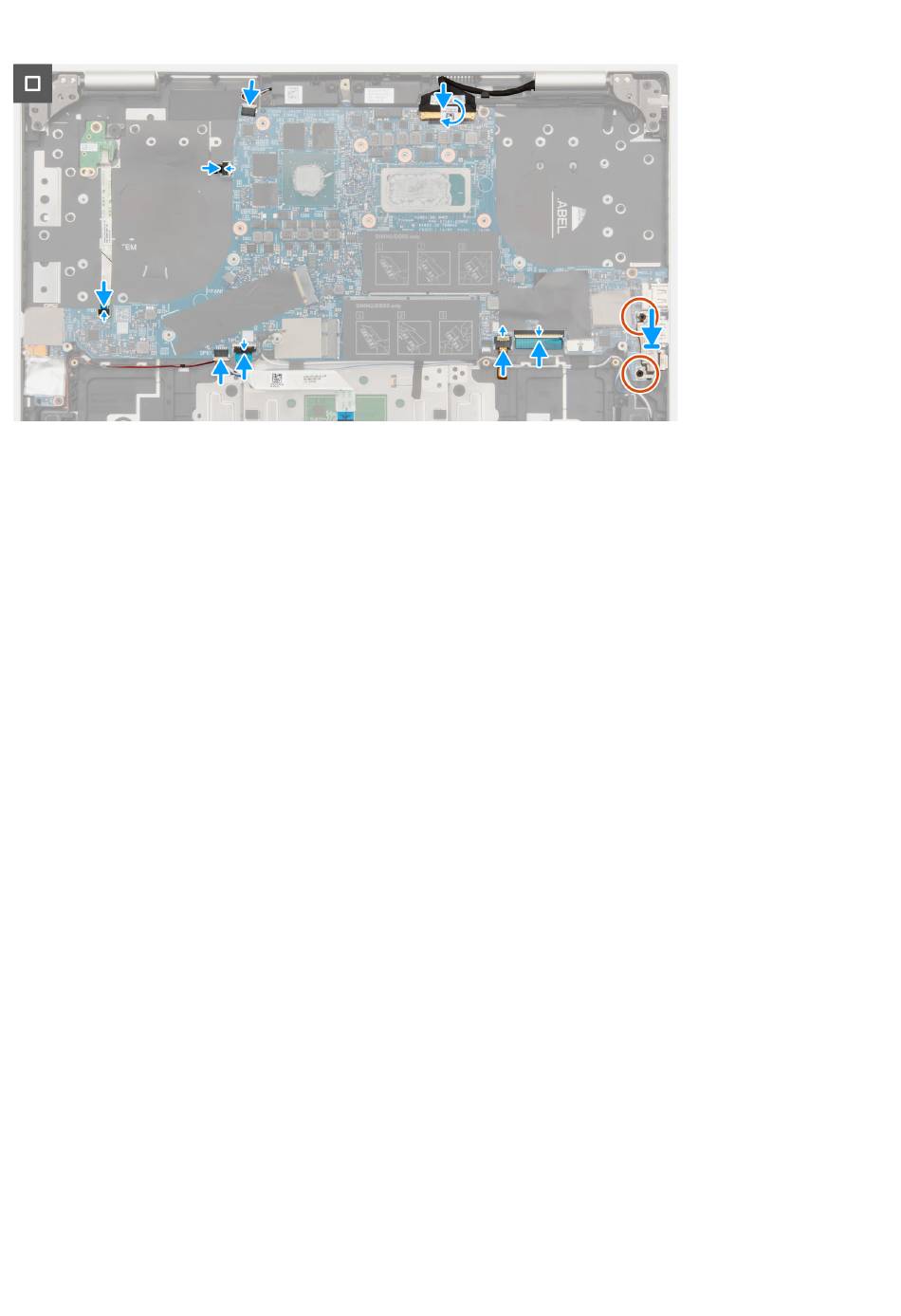

1. Sluit de voedingsadapterpoortkabel aan op de connector op de systeemkaart.
2. Bevestig de tape waarmee de voedingsadapterpoort aan de connector van de systeemkaart wordt bevestigd.
3. Draai de systeemkaart voorzichtig om en plaats deze op de palmsteun- en toetsenbordeenheid.
4. Lijn de schroefgaten op de systeemkaart uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
5. Plaats de vier schroeven (M2x3) terug waarmee systeemkaart op de polssteun- en toetsenbordeenheid wordt bevestigd.
6. Sluit de kabel van de aan/uit-knopkaart aan op de connector op de systeemkaart en sluit de vergrendeling.
7. Verbind de kabel van de optionele vingerafdruklezer met de connector op de systeemkaart en sluit de vergrendeling.
8. Sluit de kabel van de luidspreker (woofer) aan op de connector op de systeemkaart.
9. Sluit de touchpadkabel aan op de systeemkaart en sluit de vergrendeling.
10. Sluit de luidsprekerkabel (tweeter) aan op de connector op de systeemkaart.
11. Sluit de kabel van de beeldschermeenheid aan op de connector op de systeemkaart en sluit de vergrendeling.
12. Bevestig de tape waarmee de kabelvergrendeling van de beeldschermeenheid aan de connector op de systeemkaart is bevestigd.
13. Sluit de toetsenbordkabel aan op de connector op de systeemkaart en sluit de vergrendeling.
14. Sluit de kabel van het toetsenbord met achtergrondverlichting aan op de systeemkaart en sluit de vergrendeling.
15. Lijn de schroefgaten in de beugel van de Type C-poort uit met de schroefgaten op de systeemkaart.
16. Plaats de type C-poortbeugel op de systeemkaart.
17. Plaats de twee schroeven (M2x5) terug waarmee de type C-poortbeugel aan de connector op de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de
rechterventilator.
2. Installeer de
linkerventilator.
3. Installeer de koelplaat.
4. Plaats de
draadloze
kaart.
5. Plaats de
M.2 2230 SSD
6. Plaats de geheugenmodule.
7. Installeer de onderplaat.
8. Volg de procedure in
Nadat u in de computer hebt
78
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
of
M.2 2280
SSD, welke van toepassing is.
gewerkt.
