Stappen

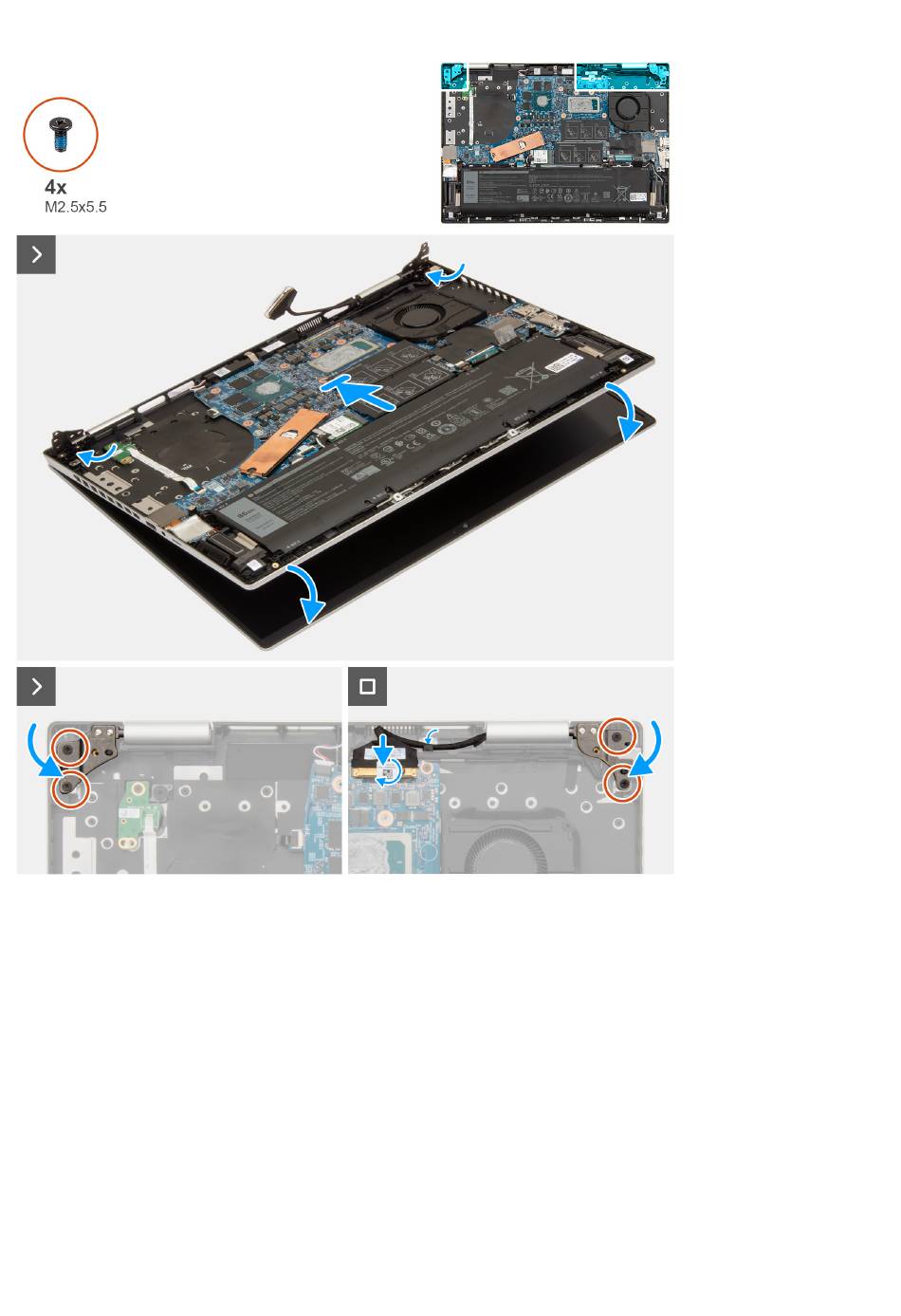

1. Plaats de beeldschermeenheid op een schoon en vlak oppervlak met het beeldscherm naar boven.
2. Plaats de palmsteun- en toetsenbordeenheid voorzichtig op de beeldschermeenheid.
3. Sluit het linkerbeeldschermscharnier en lijn de schroefgaten uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
4. Sluit het rechterbeeldschermscharnier en lijn de schroefgaten uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
5. Plaats de twee schroeven (M2.5x5.5) terug waarmee het linkerbeeldschermscharnier aan de palmsteun- en toetsenbordeenheid
wordt bevestigd.
6. Plaats de twee schroeven (M2.5x5.5) terug waarmee het rechterbeeldschermscharnier aan de palmsteun- en toetsenbordeenheid
wordt bevestigd.
7. Sluit de kabel van de beeldschermeenheid aan op de connector op de systeemkaart en sluit de vergrendeling.
8. Bevestig de tape waarmee de vergrendeling van de beeldschermkabel aan de connector op de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
61
