5. Verwijder de
draadloze
kaart.
6. Verwijder de koelplaat.
7. Verwijder de linkerventilator.
8. Verwijder de rechterventilator.
Over deze taak
De volgende afbeelding geeft de connectoren op de systeemkaart aan.

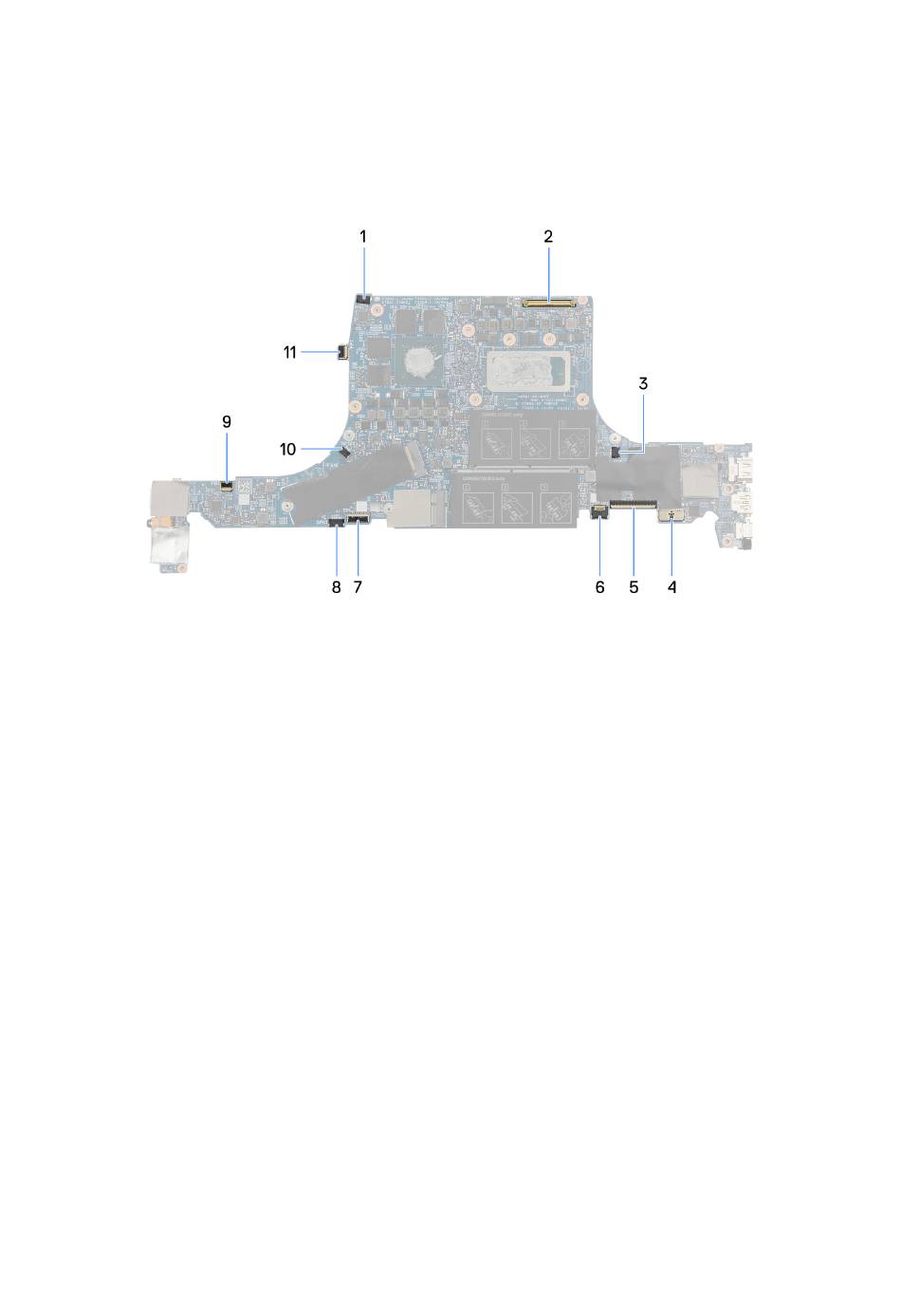

Afbeelding 5. Systeemkaart (voorzijde)
1. Kabelconnector van de luidspreker (tweeters)
2. Beeldschermkabelconnector
3. Kabelconnector van de rechterventilator
4. Batterijkabelconnector
5. Connector van de toetsenbordkabel
6. Connector van de kabel van de toetsenbordverlichting
7. Connector van de kabel van het touchpad
8. Kabelconnector van de luidsprekers (woofers)
9. Kabelconnector van aan/uit-knopkaart
10. Kabelconnector van de linkerventilator
11. Connector van kabel van vingerafdruklezer
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
73
