Stappen

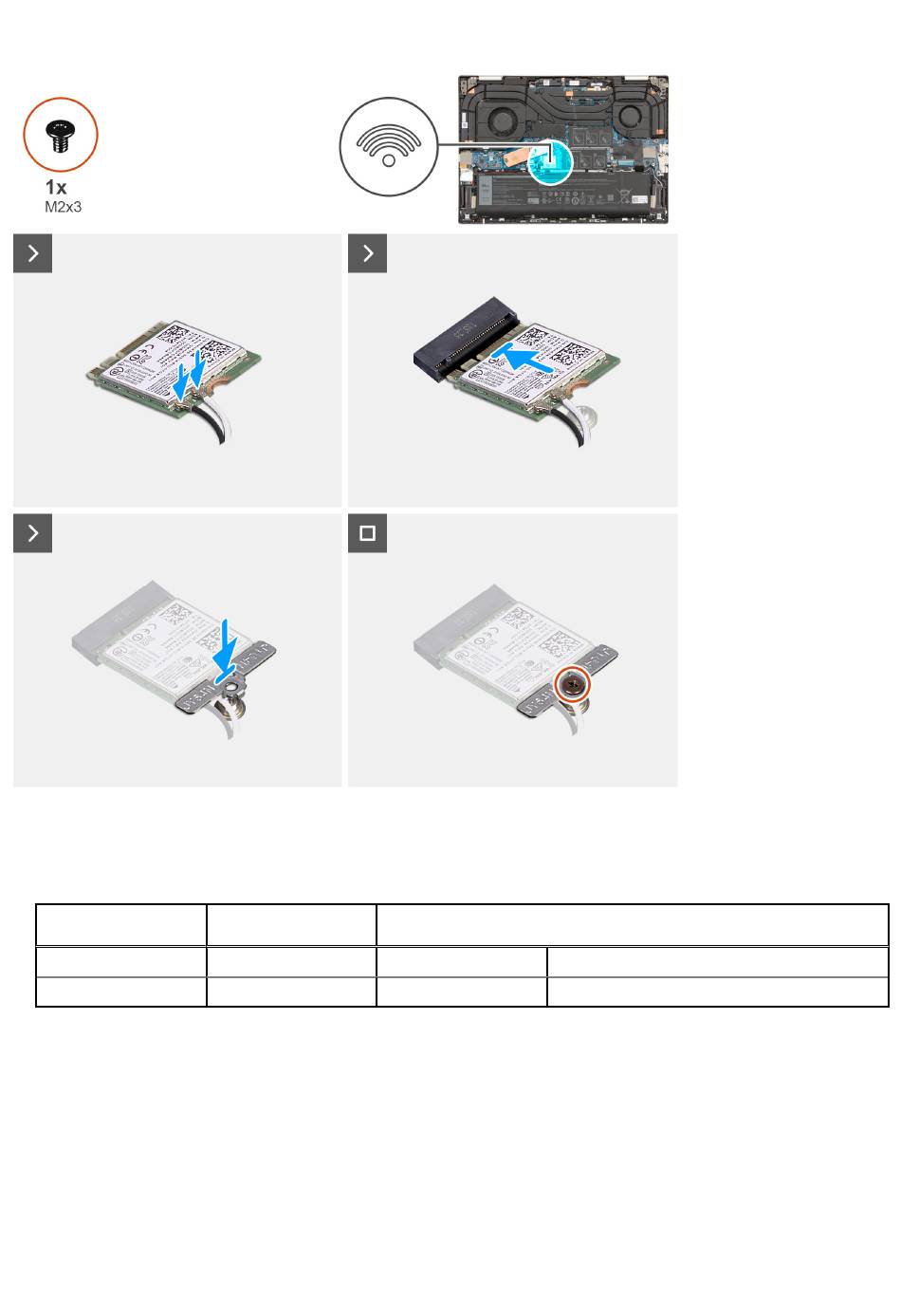

1. Sluit de antennekabels aan op de draadloze kaart.
Tabel 26. Kleurschema antennekabels
Connectoren op de
draadloze kaart
Hoofdmenu
Secundair
2. Lijn de uitsparing op de draadloze kaart uit met het lipje op de slot van de M.2 draadloze kaart op de systeemkaart.
3. Schuif de draadloze kaart in de slot van de draadloze M.2-kaart op de systeemkaart.
4. Plaats de beugel van de draadloze kaart op de draadloze M.2-kaart.
5. Lijn het schroefgat op de beugel van de draadloze kaart uit met de schroefbevestiging op de systeemkaart.
6. Plaats de schroef (M2x3) terug waarmee de beugel van de draadloze kaart op de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
46
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
Kleur van de
antennekabel
Wit
Zwart
gewerkt.
Silkscreen-markering
HOOFDMENU
AUX
△ (witte driehoek)
▲ (zwarte driehoek)
