Beschrijving van het systeem
Binnen unit
ENERGION IDM L 1 zone

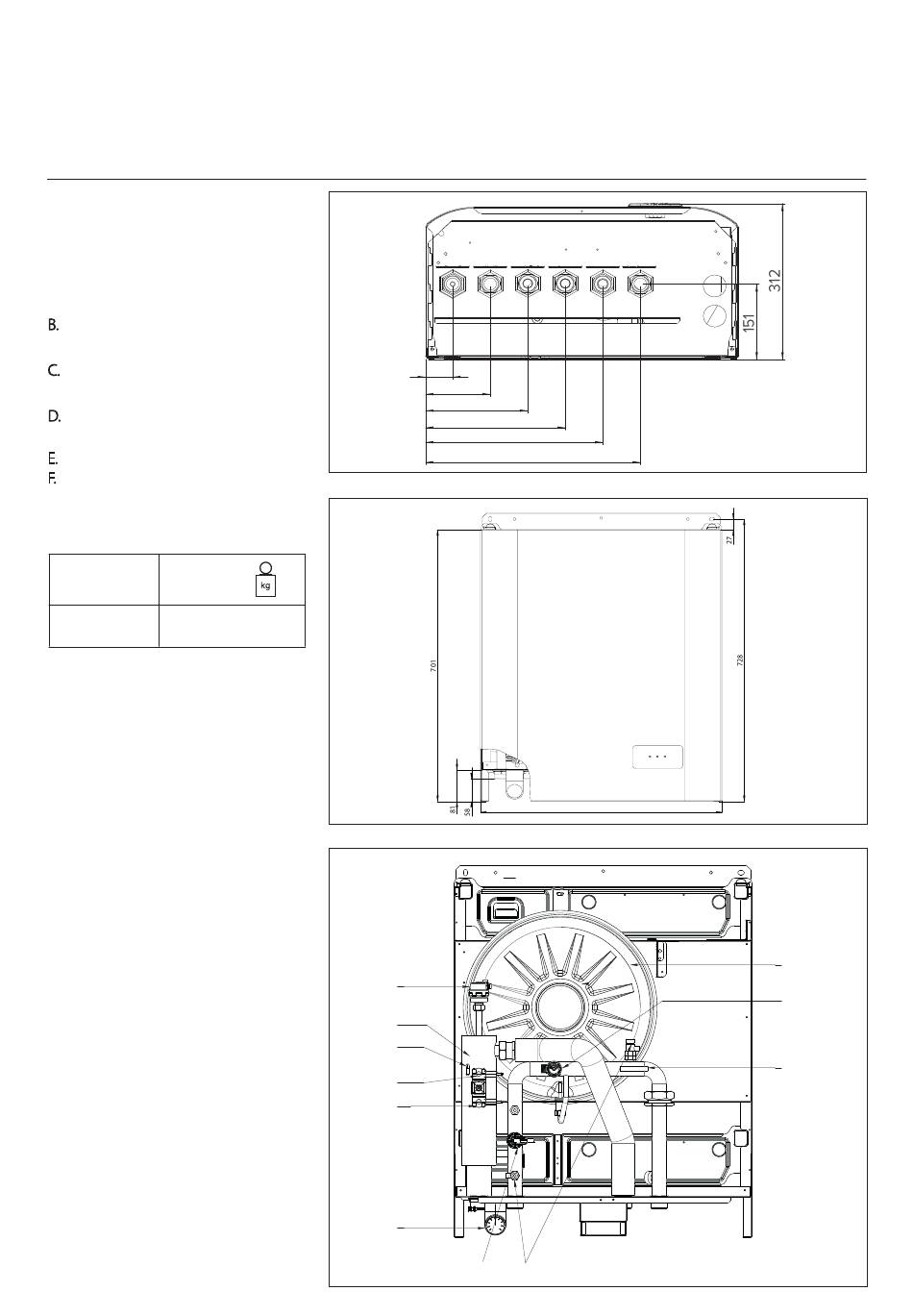

Gewichten en afmetingen (mm)
A. Aanvoer warm/koud water van
Buiten unit G 1" M
B. Retour warm/koud water naar
Buiten unit G 1" M
C. Aanvoer warm/koud water naar
installatie G 1" M
D. Retour warm/koud water van instal-
latie G 1" M
E. Uitlaat sanitair warm water G 1" M
F. Inlaat sanitair koud water G 1" M
Binnen unit
Gewicht
ENERGION
IDM L 1 zone
1. Manometer
2. Druk schakelaar
3. Aftap kraan
4. Temperatuur sensor (retour van de
installatie) verwarmen en koelen
5. Veiligheidsventiel 3 bar (6.
driewklep)
7. Expansievat
8. Ontluchter
9. Elektrisch verwarmingselement
10. Temperatuursensor (aanvoer van de
installatie) verwarming en koelen
11. Veiligheids thermostaat (handmatig)
12.Veiligheids thermostaat (automa-
tisch)
31
7
8
9
10
11
1
A
B
E
F
C
52
124
196
268
340
412
600
2
3
D
6
5
4
