AANSLUITING VAN DE ELEKTRISCHE KABELS
Aftakking aansluiten
Aansluiting ingebouwd type (SM-JC41)
(A)
1
Wordt vervolgd op de volgende pagina

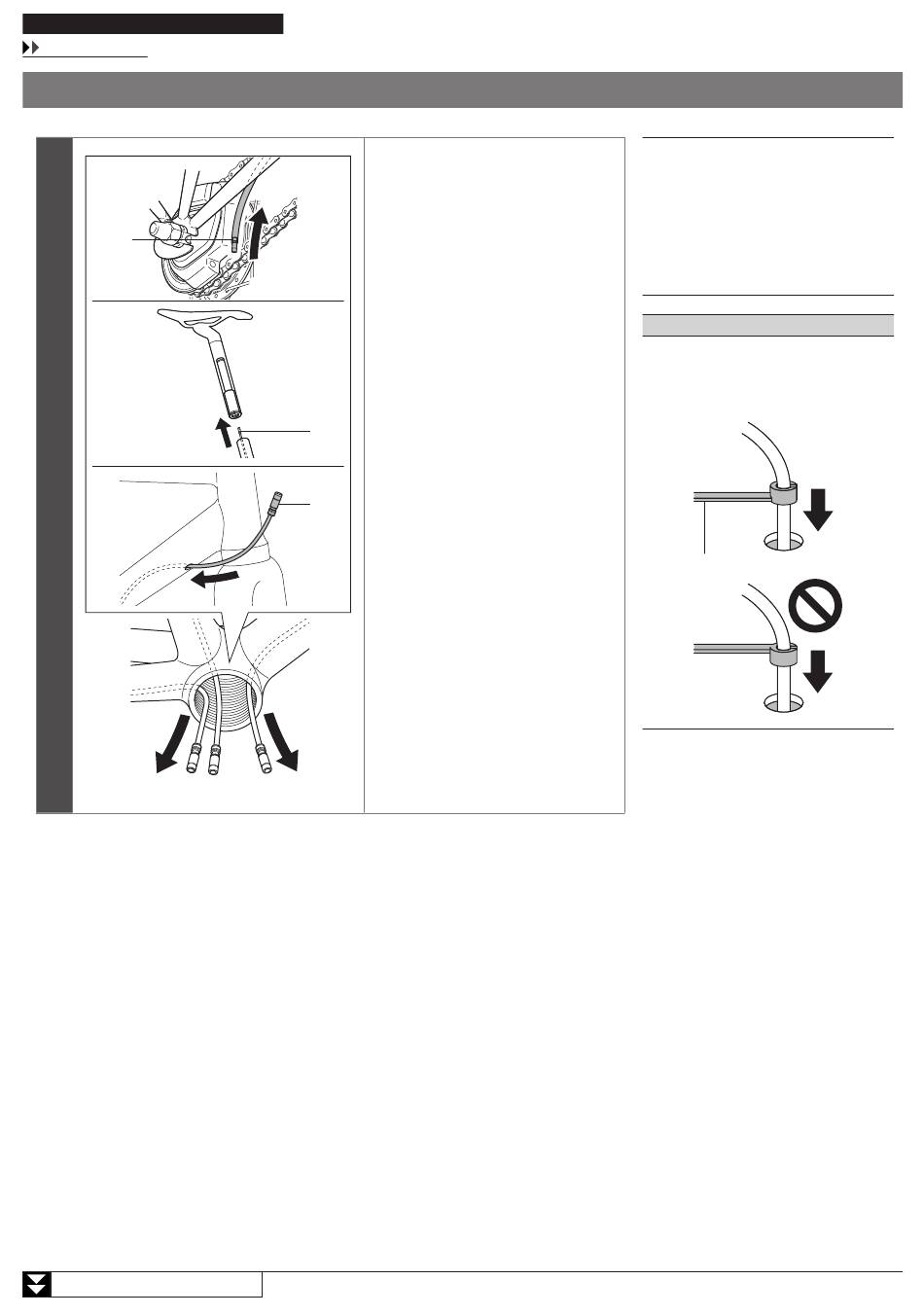

Steek eerst de elektrische kabel voor
iedere SC-S705 in de accuhouder en de
motoreenheid, via het gat in het frame
naar het trapasgat.
(B)
(C)
(D)
59
(A)
Elektrische kabel voor
motoreenheid
(B)
Elektrische kabel voor
ingebouwde accu
(C)
Elektrische kabel voor
systeeminformatiedisplay
(D)
Trapasgat
NOTITIE
De kabels moet op een bepaalde manier
worden ingestoken.
Plaats ze in de richting die in de afbeelding
wordt aangegeven.
Kabelhouder
