Zadelmontage

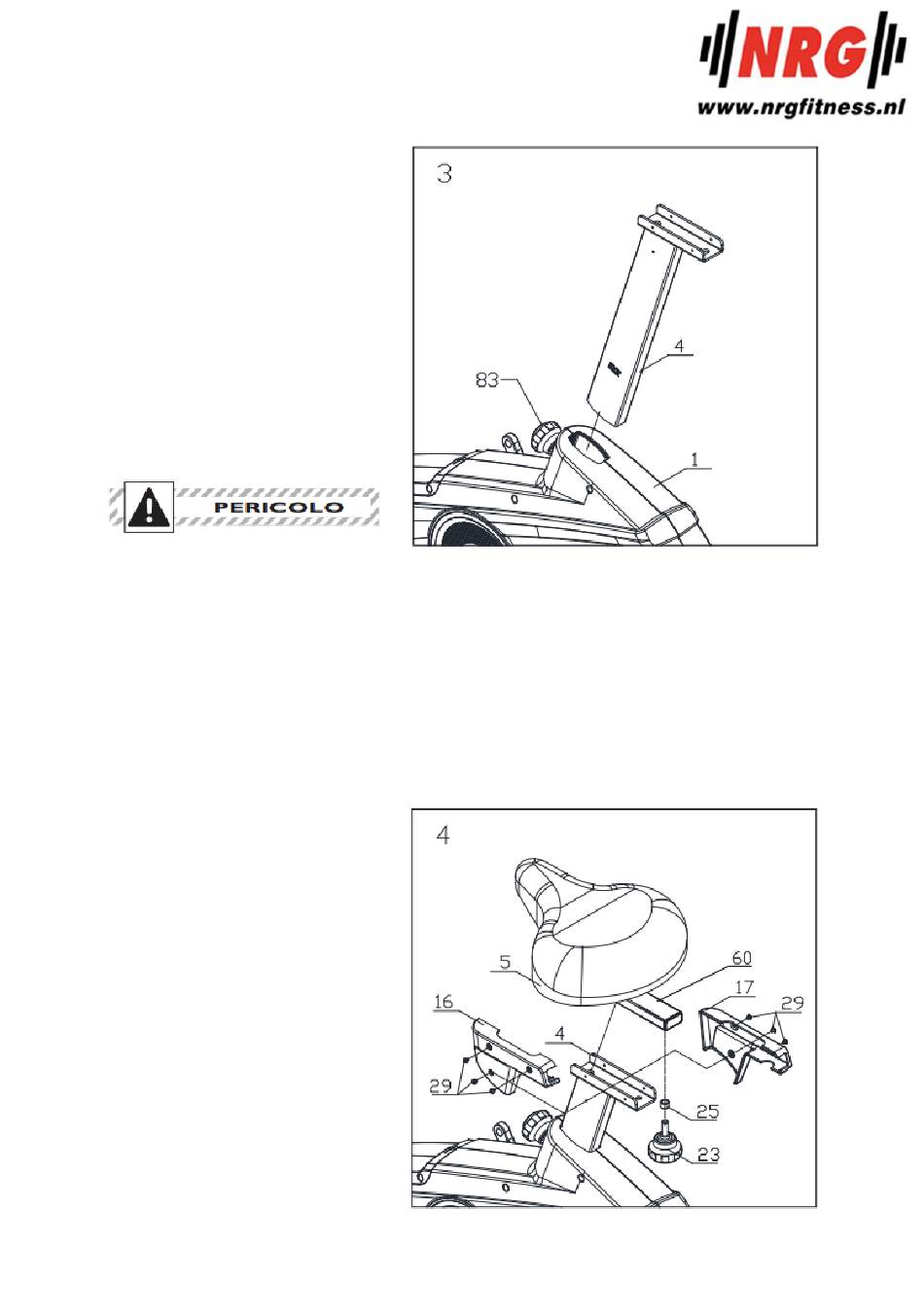

3.
Schroef de knop 83 los en trek
eraan, en steek dan de buis in.
zadelhoogteverstelling 4 op het
aangrijpingspunt op het
hoofdgedeelte. Om de verticale
positie van het zadel aan te passen
aan de hoogte van de gebruiker,
trekt u aan de knop 83 om dan het
zadel omhoog of omlaag brengen
door het op het meest geschikte gat
van de instelbuis (boven het laatste
gat van het minimumniveau) laat
dan knop 83 los en schroef deze
vast om de buis te vergrendelen.
Pas NOOIT de verticale positie aan van het zadel boven de aangegeven grens van de inkeping met
Maximale slagreferentie afgedrukt op de zithoogteverstelbuis.
4.
Bevestig de zadelklem 5 aan de pin op de horizontale verstellingsschuif 60. Borg de klem door de
twee moeren onder het zadel aan te draaien, aan beide zijden met behulp van de meegeleverde
sleutel.
Opmerking:
De zadelpen is compatibel met commerciële zadels die vaak in fietsen worden
gebruikt. Voor maximaal gebruikscomfort of voor meer stijfheid, heeft de gebruiker de
mogelijkheid om het Zadel waarmee het product is uitgerust te vervangen met andere
commerciële zadels volgens uw behoeften.
- Vergrendel de horizontale
verstellingsschuif 60 aan het einde
van de zadelhoogteverstelbuis 4
door knop 23 compleet met bus 25
aan te draaien.
- Koppel de plastic hoes aan de
linkerkant van het zadel 16 met het
kunststof afdekzadel, dit schuift
rechts 17 door zes schroeven aan te
draaien 29 [M4×6 mm], zoals
afgebeeld.
