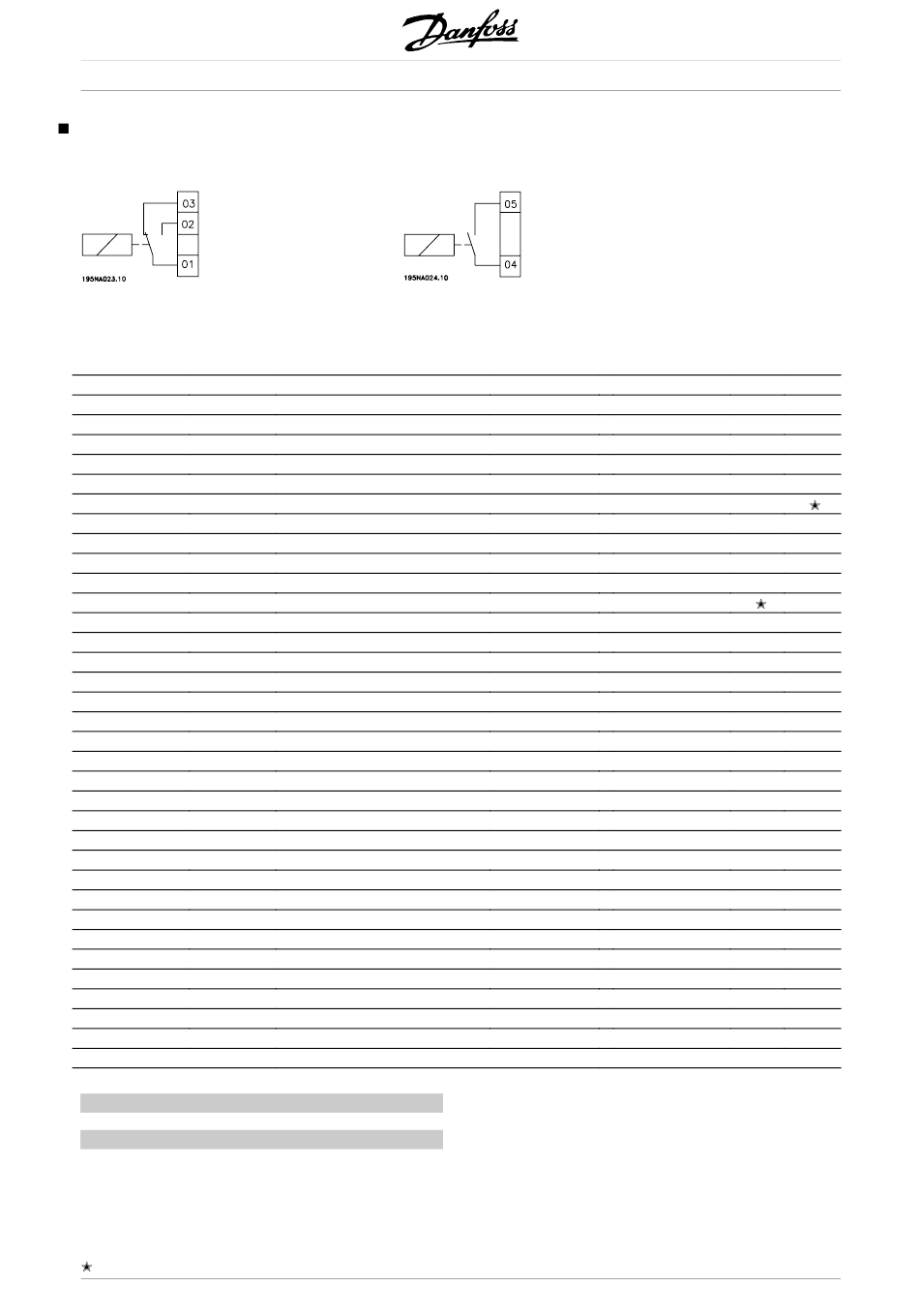

Relaisuitgangen
De relaisuitgangen 1 en 2 kunnen worden gebruikt voor
het geven van de huidige status of een waarschuwing.
Relais 1
1 - 3 verbreek, 1 - 2
maak
Max. 240 V AC, 2 A
Het relais wordt
geplaatst op de
netvoeding en de
motorklemmen.
Relaisuitgangen
Waarde:
Geen functie (GEEN FUNCTIE)
Gereed (GEREED)
Standby (STANDBY)
Gestart (GESTART)
Gestart op referentiewaarde (GESTART OP REF.)
Gestart, geen waarschuwing (GESTART, GEEN WAARS)
Lokale referentie actief (OMV IN LOK. REF)
Externe referenties actief (EXTERNE REF. ACTIEF)
Alarm (ALARM)
Alarm of waarschuwing (ALARM/WAARSCHUWING)
Geen alarm (GEEN ALARM)
Stroomgrens (STROOMBEGRENZING)
Veiligheidsvergrendeling (VRIJLOOP + ALARM)
Startcommando actief (START SIGN.AANWEZIG)
Omkeren (OMKEER BEDRIJF)
Therm. waarschuwing (THERMISTOR WAARS.)
Handmatige modus actief (OMV. IN LOK. STAND)
Automodus actief (OMV IN AUTO STAND)
Slaapstand (SLAAPSTAND FREQ.OMV)
Uitgangsfrequentie lager dan f
Uitgangsfrequentie hoger dan f
Buiten frequentiebereik (FREQ. IN BEREIK.)
Uitgangsstroom lager dan
Uitgangsstroom hoger dan I
Buiten stroombereik (MOT.STR. IN BEREIK)
Buiten terugkoppelingsbereik (TERUGKOPP. IN BEREIK)
Buiten referentiebereik (REF IN BEREIK)
Relais 123 (RELAIS 123)
Onbalans net (FUNCT. NET FOUT)
Stuurwoord bit 11/12 (STUUR WRD BIT 11/12)
Brandmodus actief (BRANDMODUS ACTIEF)
Brandmodus-bypass (BRANDMODUSBYPASS)
Functie:
Beschrijving van de keuze:
Zie de beschrijving van [0] - [31] in Analoge/dig-
itale uitgangen.
= standaardinstelling. () = display-tekst [] = waarde gebruikt voor communicatie via seriële communicatiepoort.
136
parameter 223 (F UIT < F LAAG)
LOW
parameter 224 (F UIT > F HOOG)
HIGH
parameter 221 (I UIT< I LAAG)
LAAG
parameter 222 (I UIT > I HOOG)
HIGH
®
VLT
Serie 6000 HVAC
Relais 2
4 - 5 maak
Max. 50 V AC, 1 A, 60 VA.
Max. 75 V DC, 1 A, 30 W.
Het relais wordt geplaatst op de stuurkaart,
zie Elektrische installatie, stuurkabels.
Relaisnr.
parameter
Stuurwoord bit 11/12, relais 1 en 2 kunnen worden
geactiveerd via de seriële communicatie. Bit 11
activeert relais 1 en bit 12 activeert relais 2.
MG.61.B3.10 - VLT is een geregistreerd handelsmerk van Danfoss
1
2
323
326
[0]
[0]
[1]
[1]
[2]
[2]
[3]
[3]
[4]
[4]
[5]
[5]
[6]
[6]
[7]
[7]
[8]
[8]
[9]
[9]
[10]
[10]
[11]
[11]
[12]
[12]
[13]
[13]
[14]
[14]
[15]
[15]
[16]
[16]
[17]
[17]
[18]
[18]
[19]
[19]
[20]
[20]
[21]
[21]
[22]
[22]
[23]
[23]
[24]
[24]
[25]
[25]
[26]
[26]
[27]
[27]
[28]
[28]
[29]
[29]
[30]
[30]
[31]
[31]
