Montage in de tankiso-
latie
VEGAFLEX 86 • Tweedraads 4 ... 20 mA/HART SIL
1
2

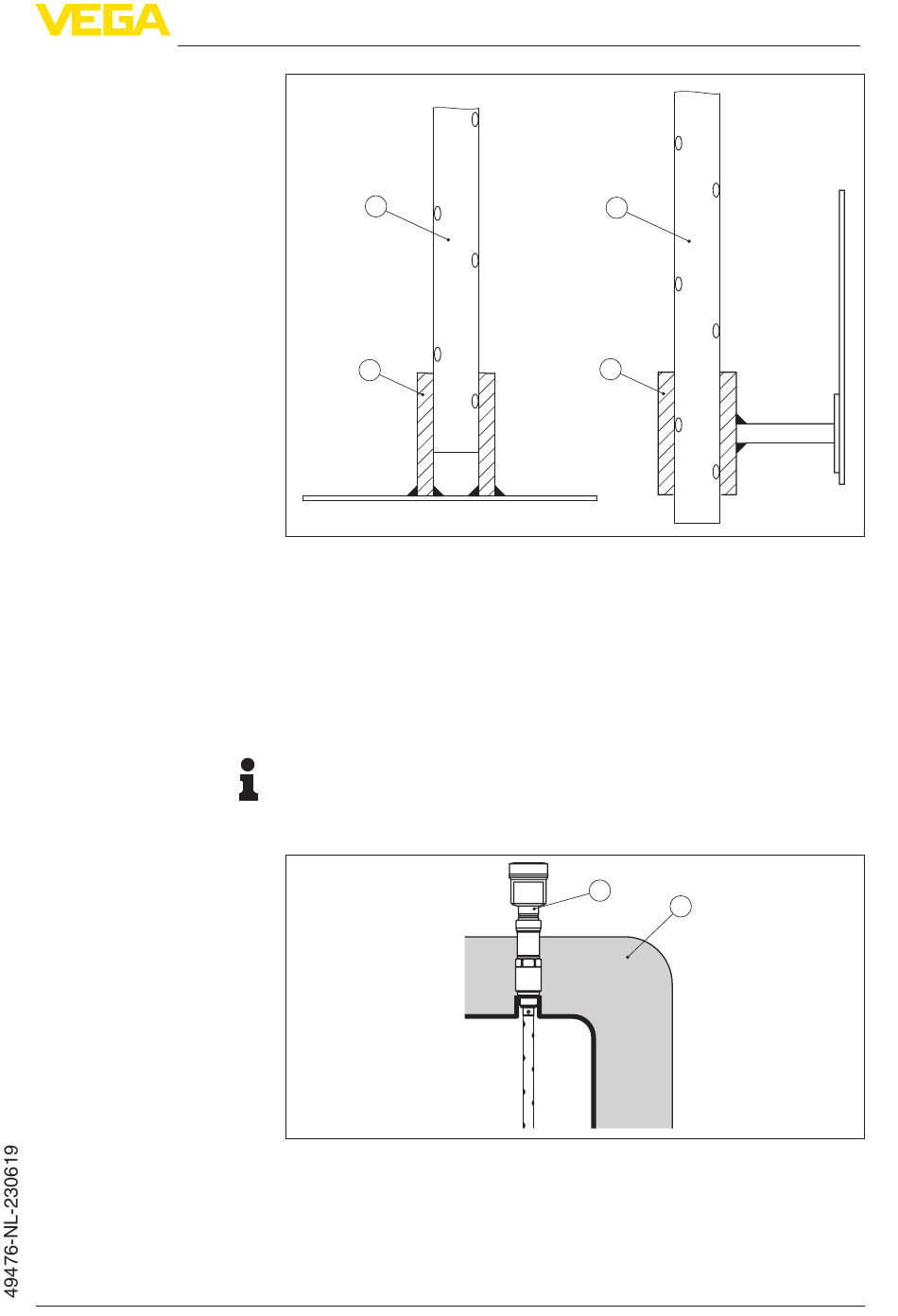

Fig. 6: Meetsonde fixeren
1
Coaxsensor
2
Bevestigingsbus
Instrumenten voor een temperatuurbereik tot 250°C hebben een
afstandsstuk tussen procesaansluiting en elektronicabehuizing. Deze
is bedoeld voor de thermische ontkoppeling ten opzichte van hoge
procestemperaturen.
Informatie:
Het afstandsstuk mag slechts tot max. 50 imm (1.97 in) in de tankiso-
latie worden opgenomen. Alleen zo is een betrouwbare temperatuur-
ontkoppeling gegeven.
Fig. 7: Montage van het instrument in geïsoleerde tanks.
1
Temperatuurisolatie
2
Omgevingstemperatuur aan behuizing
1
2
2
1
4 Monteren
17
