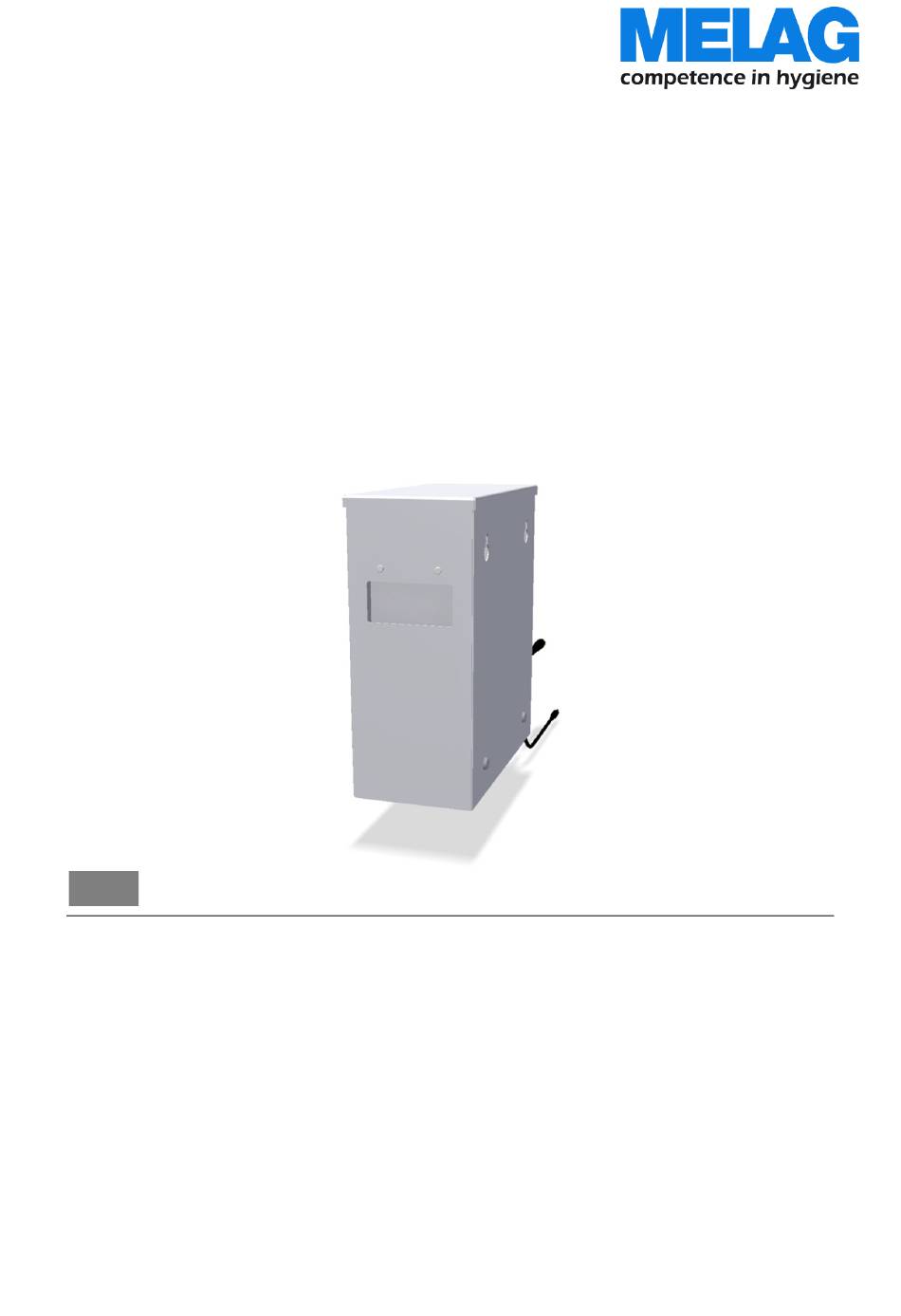

Gebruikershandboek
Veiligheidssysteem voor autoclaven
met vaste wateraansluiting
MELAdem
connect 10
®
NL
Geachte klant,
Hartelijk dank voor het vertrouwen dat u met de aankoop van dit MELAG-product in ons stelt. Wij zijn een door
de eigenaar gerund familiebedrijf en focussen ons sinds de oprichting in 1951 consequent op producten voor
hygiëne in de praktijk. Door ons voortdurend streven naar kwaliteit, een maximale bedrijfszekerheid en innovatie
zijn wij wereldmarktleider in het segment van de behandeling van instrumenten en hygiëne.
U eist terecht van ons producten van topkwaliteit en een optimale betrouwbaarheid. Met de consequente
implementatie van onze richtlijnen 'Competence in Hygiene' en 'Quality – Made in Germany' garanderen wij
dat wij aan deze vereisten voldoen. Ons gecertificeerd kwaliteitsmanagementsysteem volgens ISO 13485 wordt
o.a. gecontroleerd door een onafhankelijke aangemelde instantie in jaarlijkse audits van meerdere dagen.
Hierdoor garanderen wij dat MELAG-producten worden geproduceerd en getest volgens strenge
kwaliteitscriteria!
De directie en het hele MELAG-team.
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor MELAG MELAdem connect 10
Samenvatting van Inhoud voor MELAG MELAdem connect 10
- Pagina 1 ® Geachte klant, Hartelijk dank voor het vertrouwen dat u met de aankoop van dit MELAG-product in ons stelt. Wij zijn een door de eigenaar gerund familiebedrijf en focussen ons sinds de oprichting in 1951 consequent op producten voor hygiëne in de praktijk. Door ons voortdurend streven naar kwaliteit, een maximale bedrijfszekerheid en innovatie zijn wij wereldmarktleider in het segment van de behandeling van instrumenten en hygiëne.
-
Pagina 2: Voor Artsen, Arts-Assistenten En Service
Gebruikershandboek MELAdem connect 10 MELAG Medizintechnik GmbH & Co. KG Geneststraße 6-10 10829 Berlin Germany E-Mail: info@melag.de www.melag.com Oorspronkelijke gebruiksaanwijzing Verantwoordelijk voor de inhoud: MELAG Medizintechnik GmbH & Co. KG Technische wijzigingen voorbehouden Document: BA_connect10_09010_09012_NL_v3.docx / Revision: 3 – 19/2846 Gewijzigd op: 2020-02-01... -
Pagina 3: Inhoudsopgave
Inhoudsopgave INHOUDSOPGAVE Hoofdstuk 1 – Omschrijving van de prestaties ....................4 Beoogd gebruik ............................... 4 Hoofdstuk 2 – Beschrijving van het toestel ......................5 Leveringspakket ..............................5 Aanzichten ................................6 Hoofdstuk 3 – Installatie en inbedrijfname ......................7 Voorwaarden voor het opstellen, installeren en in bedrijf nemen ................7 Vereisten aan de opstelplaats .......................... -
Pagina 4: Hoofdstuk 1 - Omschrijving Van De Prestaties
Hoofdstuk 1 – Omschrijving van de prestaties Beoogd gebruik Het MELAdem connect 10 is een veiligheidssysteem met vrije uitloop voor Toepassingsgebied de beveiliging van het drinkwaternet volgens EN 1717. Het product is geschikt voor de installatie van kleine autoclaven met vaste wateraansluiting en een waterzuiveringssysteem met bijzonder hoge eisen aan de drinkwaterbescherming. -
Pagina 5: Hoofdstuk 2 - Beschrijving Van Het Toestel
Hoofdstuk 2 – Beschrijving van het toestel Hoofdstuk 2 – Beschrijving van het toestel Leveringspakket MELAdem connect 10 Standaard leveringspakket Gebruikershandboek Conformiteitsverklaring Garantieverklaring Installatieprotocol Terugstroombeveiliger type EA volgens EN 1717 2x ophanging Ombouwset waterringpomp ... -
Pagina 6: Aanzichten
Hoofdstuk 2 – Beschrijving van het toestel Aanzichten Voorkant Achterkant Deksel Gaten om de autoclaaf aan de zijwand op te hangen Koudwateraansluiting kiwa-sticker Typeplaatje Voedingswateraansluiting aan MELAdem 40 Snelkoppeling voor de lediging Koelwateraansluiting naar de autoclaaf Vrije uitloop volgens EN 1717 Doorsnedetekening (10) (11) -
Pagina 7: Hoofdstuk 3 - Installatie En Inbedrijfname
De maximale waterdruk mag 10 bar niet overschrijden. Maximale waterdruk Om waterschade te voorkomen en om verzekeringsrechtelijke redenen, raadt MELAG u het gebruik van een waterstop (art.-nr. 01056) aan. Vereisten voor de installatie Vóór de installatie van het MELAdem connect 10 zijn aanpassingen aan de waterringpomp nodig. -
Pagina 8: Montage Aan De Autoclaaf
Hoofdstuk 3 – Installatie en inbedrijfname Montage aan de autoclaaf Sluit de waterkraan aan de watertoevoerleiding aan. Schakel de autoclaaf aan de netschakelaar uit en trek de netstekker uit. Maak de torxschroeven (TX20) van de kap van het toestel los en haal ze eruit. -
Pagina 9: Aansluiting Aan Een Autoclaaf Met Vaste Wateraansluiting
De kunststofslangen mogen niet worden geplooid of ingedrukt! LET OP Torxsleutel TX20, boor met Ø 4,5 mm Noodzakelijk gereedschap Het MELAdem connect 10 sluit u als volgt tussen de autoclaaf en de Aansluiting aan de autoclaaf waterbehandelingsinstallatie aan: bij nieuwe installatie en bij... -
Pagina 10: Eerste Ingebruikname
Installatievoorbeelden Voorbeeld 1 – Aansluiting aan de Vacuklav 24 B+, 24 BL+, 30 B+ (alsook Vacuklav 24-B, 24-B/L, 30-B) met MELAdem 40 Aanzicht achterkant autoclaaf Koudwateraansluiting Beveiligingstank MELAdem connect 10 (20) Vlotterschakelaar naar de waterstop (19) Vlotterschakelaar – min. waterpeil... - Pagina 11 Hoofdstuk 3 – Installatie en inbedrijfname Voorbeeld 2 – Aansluiting aan de Vacuklav 40 B+, 44 B+ (Vacuklav 40-B, 44-B) met MELAdem 40 Aanzicht achterkant autoclaaf Beveiligingstank MELAdem connect 10 Koudwateraansluiting (17) Vlotterschakelaar naar de waterstop Voedingswateraansluiting aan MELAdem 40...
-
Pagina 12: Hoofdstuk 4 - Instandhouding
Hoofdstuk 4 – Instandhouding Operationele onderbrekingen Bij langere stilstandtijden, bijv. bij vakantie, moet u het reservoir van het MELAdem connect 10 leegmaken en reinigen, om het ontstaan van een biofilm te vermeiden. Onderhoud Voer onderhoudsbeurten in de volgende intervallen door om de feilloze werking van het MELAdem connect 10 te waarborgen: Controleer één keer per week de beveiligingstank op vervuiling, aanslag of... -
Pagina 13: Vervangen Van De Mengbedharspatronen Van De Waterbehandelingsinstallatie Meladem 40
Hoofdstuk 4 – Instandhouding Vervangen van de mengbedharspatronen van de waterbehandelingsinstallatie MELAdem 40 Schakel de autoclaaf uit. Haal de lege mengbedharspatroon uit het toestel, zoals in de gebruiksaanwijzing van de waterbehandelingsinstallatie MELAdem 40 beschreven. Let bij het plaatsen van de nieuwe mengbedharspatroon op het volgende: Vul 500 ml leidingwater in het lege reservoir (zie Afb. -
Pagina 14: Toebehoren
Toebehoren Toebehoren Artikel Artikelnummer Waterstop (lekwatermelder) met afsluitklep en watersensor 01056 Technische gegevens Typebenaming MELAdem connect 10 Afmetingen toestel (H x B x D) 31,2 x 25,5 x 11,0 cm Gewicht (leeg) 3 kg Max. doorstroming 5 l/min Bedrijfsdruk 1,5 - 10 bar...
