Toestel- en systeembeschrijving
Werking
1
2
4

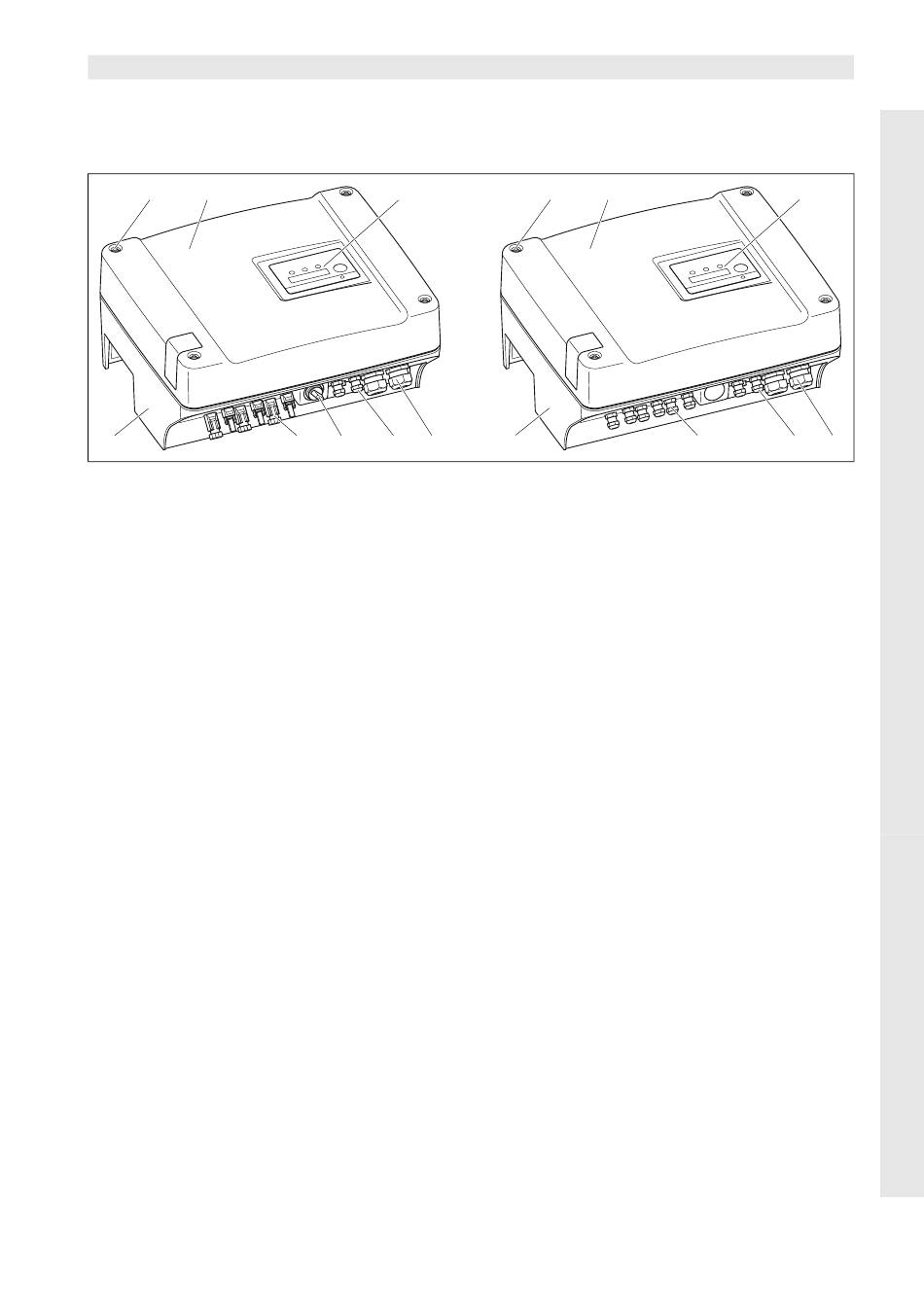

Afbeelding 1: Omvormers PIKO (links model met DC-lastscheidingsschakelaar, rechts zonder DC-lastscheidings-
schakelaar)
1
Schroeven
2
Deksel
3
Display
4
Behuizing
De Solar-omvormers PIKO zijn krachtige, transforma-
torloze string-omvormers. Ze vormen de door de foto-
voltaïsche modules opgewekte gelijkstroom om in
symmetrische, driefasige (PIKO 4.2/5.5/8.3/10.1) resp.
enkelfasige (PIKO 3.0/3.6) wisselstroom en voeren
deze naar het openbare stroomnet. Een van het open-
bare net onafhankelijke stroomopwekking ("eilandbe-
drijf") is niet mogelijk.
Door de drie-fasen-technologie combineert de PIKO de
stabiliteit en duurzaamheid van grote centrale omvor-
mers met de flexibiliteit en de hoge werkingsgraad van
transformatorloze string-omvormers.
Voor de netbewaking gebruiken de enkelfasige omvor-
mers PIKO 3.0/3.6 de moderne en storingsvrije Phase-
Shifting-methode.
Om de werkingsgraad te verhogen gebruiken PIKO
4.2/5.5/8.3/10.1 bij een gering ingangsvermogen (min-
der dan 10 procent van het nominaal vermogen)
slechts een of twee fases voor de stroomvoeding. Het
toestel selecteert de fase telkens volgens het principe
van het toeval.
3
5
6
7
8
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
4 Toestel- en systeembeschrijving
1
2
4
5
Steekverbinders (MC4) resp. kabelopeningen voor de
aansluiting van de zonnemodules
6
DC-lastscheidingsschakelaar
7
Kabelopeningen voor optionele communicatie
8
Opening voor netleiding
De PIKO-omvormers zijn leverbaar in twee varianten:
— Met geïntegreerde DC-lastscheidingsschakelaar (in
het vervolg voorzien van de toevoeging "DCS"). Bij
deze modellen is geen externe
scheidingsschakelaar nodig. De zonnemodules
worden met steekverbinders aangesloten op de
omvormers.
— Zonder DC-lastscheidingsschakelaar. Bij deze
toestellen moet tussen string en omvormer een
externe scheidingsschakelaar worden geïnstalleerd.
De zonnemodules worden met steekklemmen
aangesloten op de omvormers.
De omvormers PIKO zijn in verschillende vermogens-
grootten verkrijgbaar (zie tabel 14, pagina 40) en bie-
den de hoogste flexibiliteit bij de configuratie van uw
zonne-installatie. Dit wordt bereikt door een breed
bereik van de DC-ingangsspanning, onafhankelijke
MPP-regelaars voor elke ingang, die de aansluiting van
zonnemodules in verschillende constellaties (organisa-
tie, helling, aantal, type) mogelijk maken, en het grote
aantal communicatie-interfaces. Om de vermogens en
gebruiksgegevens van uw fotovoltaïsche installatie
comfortabel weer te geven is de omvormer voorzien
van een webserver.
3
5
7
8
7
