Secite die gegevens verstrekt wat betreft de elektrische status van het circuit van de loop:
- Loop status: geeft aan of de loop met gesloten kring of open is
- Loop UIT terminal: geeft aan of er eventuele kortsluitingen of andere problemen rechtstreeks op de "OUT"-klemmen
[F]
zijn
- Loop IN terminal: geeft aan of er eventuele kortsluitingen of andere problemen rechtstreeks op de "IN"-klemmen zijn
- Loop verbruik: geeft de stroom aan die door de loop wordt opgenomen
- Weerstand van de kabel: geeft de maat van de weerstand van de kabel weer.
[G]
Sectie die het aantal en het type aangeeft van de inrichtingen die momenteel in configuratie zijn.
[H]
[I]
[J]
[K]
[L]
[M]
[N]
12

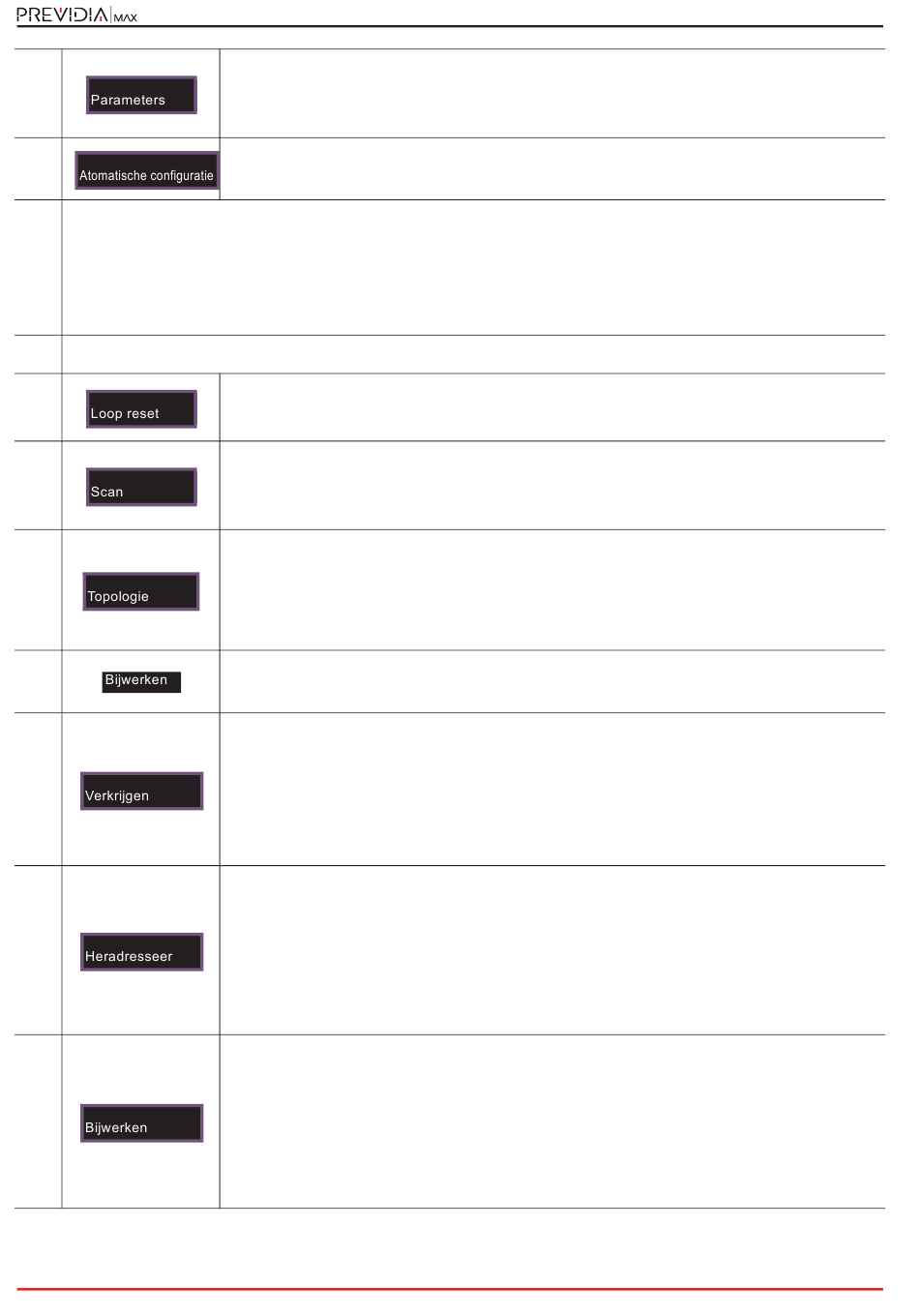

Toets voor toegang tot de sectie voor de selectie van het type inrichtingen geïnstalleerd op de loop.
Er is een aanvinkvakje om de optie "4 draden" te selecteren (als de bekabeling in een kring is
uitgevoerd, zoals door de brandnormen vereist).
Toets voor toegang tot de automatische configuratieprocedures van de loop.
Toets om de loop te deblokkeren en de status ervan opnieuw te evalueren.
In geval van een defect "Loop open" moet u op deze toets drukken om te controleren of de
Toets om een controle op de reeds verworven loop te starten.
De procedure controleert of er inrichtingen zijn aangesloten die niet in configuratie zijn, of er een
inrichting is verdwenen ofwel of er zich andere problemen voordoen.
De resultaten van de scan kunnen in de sectie rechts worden weergeven ([G]).
Toets die overgaat naar een grafische weergave van de inrichtingen in configuratie op de loop die al
Deze weergave geeft op grafische wijze de exacte aansluiting van de inrichtingen weer. Eventuele
voorzieningen in alarm- of defectconditie worden met een rood of geel kader aangeduid.
Wanneer u een inrichting selecteert, heeft u toegang tot de pagina voor het beheer van deze
inrichting (zelfde sectie beheer inrichting in de installatiehandleiding).
De toets forceert een herverwerking van de weergave door de alarm- of defectindicaties van de
weergegeven inrichtingen te updaten (een reset van een defect zou anders niet worden
Toets om een scan van de loop uit te voeren, om alle inrichtingen met hun serienummers te zoeken
en de gedetecteerde inrichtingen in configuratie te stellen.
Op het einde wordt het overzicht van de gevonden inrichtingen weergegeven. Via de toets
"Diagnose" kan men naar de weergave van het technische overzicht gaan, zoals aangetoond in de
Voor de loops die met een Inim- of Argusprotocol werken, kunt u deze procedure alleen gebruiken
als er al een adressering is uitgevoerd, hetzij automatisch, hetzij handmatig, via toepassing van een
programmeersysteem (EDRV1000 voor Inim-loop, VPU100 voor Argus).
Toets om een scan van de loop uit te voeren, om alle inrichtingen met hun serienummers te zoeken
en om aan elk ervan een adres toe te kennen dat automatisch oploopt volgens de volgorde van
aansluiting op de loop. Deze handeling kan verschillende minuten tijd in beslag nemen, afhankelijk
Op het einde wordt het overzicht van de gevonden inrichtingen weergegeven. Via de toets
"Diagnose" kan men naar de weergave van het technische overzicht gaan, zoals aangetoond in de
Voor Apollo-inrichtingen, waar het adres via de switch op de inrichting wordt ingesteld, valt deze
handeling samen met die van het vorige punt ("Verkrijgen").
Toets om een procedure te starten, uit te voeren na operationele wijzigingen op een reeds
geconfigureerde loop (toevoeging, verwijdering of vervanging van inrichtingen).
De centrale geeft een rooster weer, met in de kolommen links de eerder verworven configuratie en
in de kolommen rechts de gedetecteerde nieuwe configuratie. De posities waar er geen wijzigingen
zijn gedetecteerd, worden in het groen aangegeven. De wijzigingen worden wit voorgesteld. Deze
handeling kan verschillende minuten tijd in beslag nemen, afhankelijk van de grootte en
Met de toets OK aanvaardt u de nieuwe configuratie, die in het geheugen wordt opgeslagen.
Procedure enkel beschikbaar voor loops met Inim-protocol.
Druk op Ok om te verlaten en te bevestigen.
onderbreking werd hersteld.
verworven is.
weergegeven).
vorige punten ([C]).
van de grootte en samenstelling van de loop.
vorige punten ([C]).
samenstelling van de loop.
