6.2 Regeling met e-Comfortcontroller
NL
Voor de warmtewisselaartypen 3363.5XX tot
3375.5XX.
4

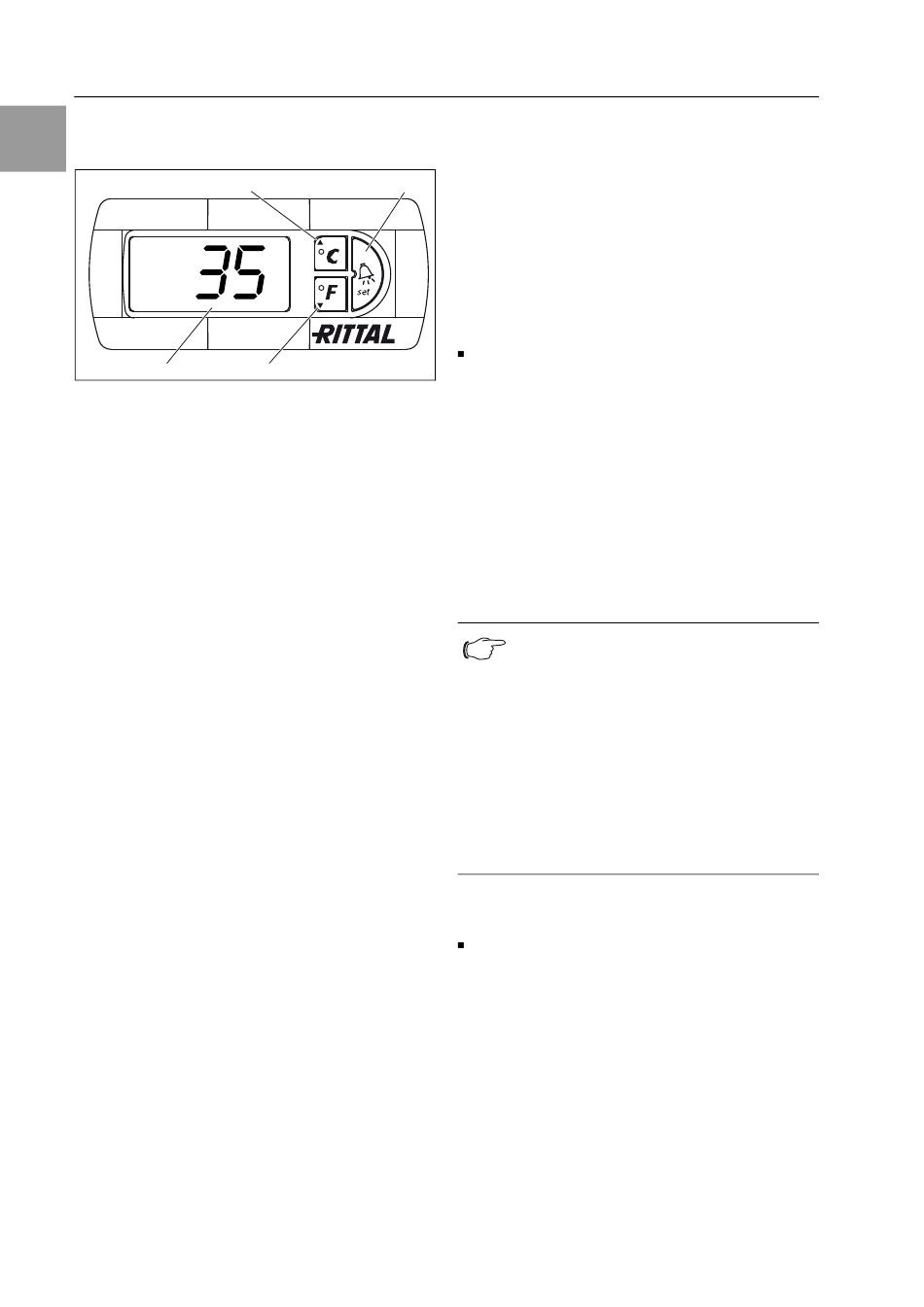

Afb. 21:
Display-indicaties en systeemanalyse van de
e-Comfortcontroller
Legenda
1
Programmeertoets, tegelijk weergave van de inge-
stelde temperatuureenheid (graden Celsius)
2
Set-toets
3
Programmeertoets, tegelijk weergave van de inge-
stelde temperatuureenheid (graden Fahrenheit)
4
7-segments display
6.2.1 Eigenschappen
– Deurschakelaarfunctie
– Bewaking van alle motoren (ventilator)
– Master-slave-functie met maximaal 10 warmtewis-
selaars. Eén warmtewisselaar fungeert als master-
warmtewisselaar. Bij het bereiken van de instel-
temperatuur bij één van de gekoppelde slave-
warmtewisselaars of bij deurschakelaarfunctie
meldt de betreffende slave-warmtewisselaar dit
aan de master-warmtewisselaar, die alle andere
lucht/water-warmtewisselaars in- resp. uitschakelt.
– Schakelhysterese: instelbaar 2 – 10 K, ingesteld
op 5 K.
– Visualisering van de actuele interne behuizing-
stemperatuur alsmede alle storingsmeldingen op
het 7-segments display.
De lucht/water-warmtewisselaar functioneert auto-
matisch, d.w.z. na het inschakelen van de voeding
draait de ventilator (zie afb. 2, pagina 4) continu en
zorgt voor een permanente luchtcirculatie in de be-
huizing. Ventilator en magneetventiel worden gere-
geld door de e-Comfortcontroller.
De e-Comfortcontroller beschikt over een 7-segmen-
ts display (afb. 21, nr. 4). Na het inschakelen van de
voeding wordt hierop eerst gedurende ca. 2 sec. de
actuele softwareversie weergegeven. Tijdens nor-
maal bedrijf verschijnen op het display zowel de
temperatuur (in graden Celsius of Fahrenheit, om-
schakelbaar) als storingsmeldingen.
16
1
2
3
Montage-, installatie- en bedieningshandleiding Rittal lucht/water-warmtewisselaars
De actuele interne behuizingstemperatuur wordt
normaal gesproken permanent weergegeven. Bij
een opgetreden storing verschijnt deze weergave
afwisselend met de temperatuurweergave.
De warmtewisselaar kan via de toetsen 1 – 3
(afb. 21) worden geprogrammeerd. De parameters
hiervoor verschijnen eveneens op het display.
6.2.2 Testmode starten
De e-Comfortcontroller is uitgevoerd met een test-
functie, waarbij de lucht/water-warmtewisselaar on-
afhankelijk van de insteltemperatuur of deurschake-
laarfunctie koelt.
Druk gedurende min. 5 sec. tegelijk op de toetsen
1 en 2 (afb. 21).
De lucht/water-warmtewisselaar treedt in werking.
Na ca. 5 min. of bij het bereiken van 15°C is de Test-
mode beëindigd. De warmtewisselaar schakelt uit en
gaat over op normaal bedrijf.
6.2.3 Algemene informatie bij de programmering
Met de toetsen 1, 2 en 3 (afb. 21) kunt u de parame-
ters binnen het aangegeven bereik (min.-waarde,
max.-waarde) wijzigen.
In de tabellen 8 en 9 wordt weergegeven welke pa-
rameters u kunt wijzigen. Afb. 25 op pagina 20 toont
op welke toetsen u daarbij dient te drukken.
Aanwijzing m.b.t. schakelhysterese:
Bij een geringe hysterese en daarmee korte
schakelcyli bestaat het gevaar dat de koe-
ling onvoldoende is of dat er slechts be-
paalde delen van de behuizing worden
gekoeld.
Aanwijzing m.b.t. insteltemperatuur:
De insteltemperatuur is bij de e-Comfort-
controller door de fabriek op +35°C inge-
steld. Om energiebesparingsredenen dient
u de insteltemperatuur niet lager in te stel-
len dan nodig.
De programmering is in principe voor alle instelbare
parameters gelijk.
Om naar de Programmeermode te gaan:
Druk gedurende ca. 5 sec. op toets 2 („Set").
De regeling bevindt zich nu in de Programmeer-
mode.
