Fig. 26
Fig. 27
Tab. 61
82
10
Onderhoud
10.3
Motor

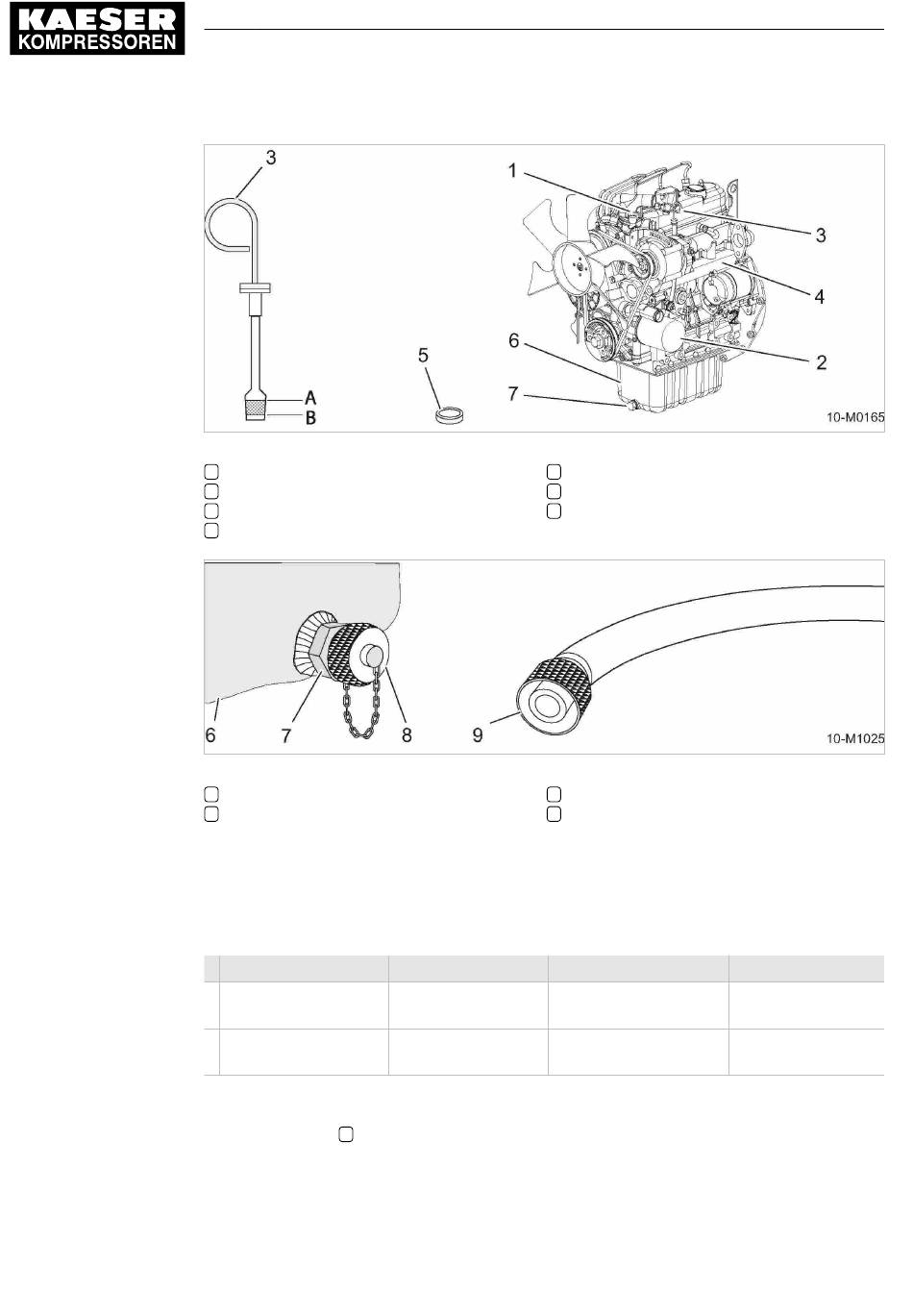

Motorolie vervangen
sluitdop olievulopening
1
oliefilter
2
oliepeilstok
3
motorblok
4
Detail olieaftapventiel
oliecarter
6
olieaftapventiel
7
Motorolie aftappen:
Het oliecarter van de motor is met een olieaftapventiel uitgerust.
Het olieaftapventiel is tussen de oliecarter en de koeler geplaatst.
Olie aftappen gaat door het opschroeven van de slangtule op het olieaftapventiel.
Status machine
1 Bedrijf
(machine draait)
2 Olieaftap
(machine buiten bedrijf)
olieaftapventiel
1. Oliedichte stop
losdraaien en verwijderen.
5
2. Plaats de opvangtank onder de aftapopening van de bodemplaat.
3. Voer het uiteinde van de slangleiding door de opening in de bodemplaat.
4. Leg het uiteinde van de slang in het opvangreservoir.
Bedrijfsvoorschrift
Mobilair
M26
5
6
7
8
9
Status olieaftapventiel Beschermkap
gesloten
op het ventiel geschroefd verwijderd
geopend
verwijderd
oliedichte stop
oliecarter
olieaftapventiel
beschermkap
slangtule
Slangtule
op het ventiel ge‐
schroefd
Nr.: 9_9446 01 NL
