Technische gegevens
12.7
Karakteristiek druk/temperatuur
52
Neem de maximale bedrijfsdruk in acht bij de actuele bedrijfstem‐
peratuur, voor de aan de hand van de identcode geselecteerde
"toepassing". De trap van de toelaatbare druk kan verkleind zijn,
wanneer componenten die gevoeliger zijn voor druk, zoals bijv.
sensoren worden ingebouwd in de armatuur:
Bereik voor BAMa _ _ 1, bijv. drinkwater: ≦ 3,5 bar bij 60 °C
n
Bereik voor BAMa _ _ 2, bijv. pool & wellness: ≦ 3,5 bar bij 60
n
°C
Bereik voor BAMa _ _ 3, bijv. industrie: ≦ 3,0 bar bij 70 °C
n
p [bar]
9
8
20 °C
7
7 bar
6
5
4
4,5 bar
3
2
1
0
0
20
40

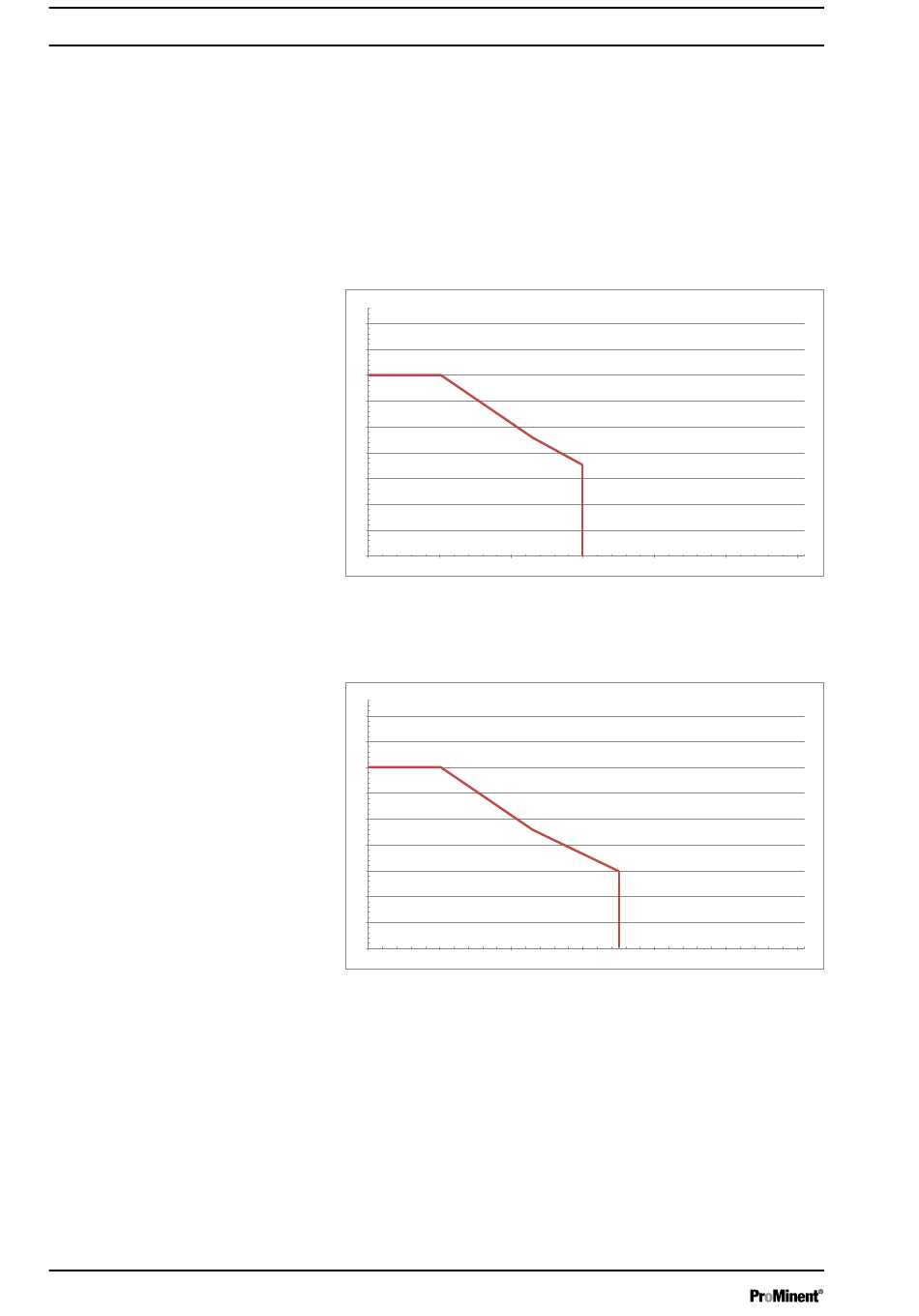

Afb. 20: Karakteristiek druk/temperatuur, "drinkwater" / "pool + wel‐
lness"
p
Druk in de bypassarmatuur
T
Temperatuur van de vloeistof
p [bar]
9
8
20 °C
7
7 bar
6
5
4
4,5 bar
3
2
1
0
0
20
40
Afb. 21: Karakteristiek druk/temperatuur, "industrieel water"
p
Druk in de bypassarmatuur
T
Temperatuur van de vloeistof
De druk p en temperatuur T oefenen onderling invloed op elkaar
uit. Bij een stijgende temperatuur van de vloeistof in de bypassar‐
matuur daalt gelijktijdig de toelaatbare bedrijfsdruk van de bypas‐
sarmatuur.
INFO!: Let er hierbij op, dat bij een niet-doorstroomde bypassarma‐
tuur (verstopping, gesloten kogelkranen, etc.) de vloeistof de tem‐
peratuur van de omgeving van de bypassarmatuur aanneemt.
Hierdoor kan de toegestane bedrijfsdruk dalen. Verlaag indien
nodig de druk, of zorg voor een afdoende doorstroming van de
bypassarmatuur.
45 °C
60 °C
3,5 bar
60
80
45 °C
70 °C
3 bar
60
80
T [°C]
90
A3313
T [°C]
90
A3229
