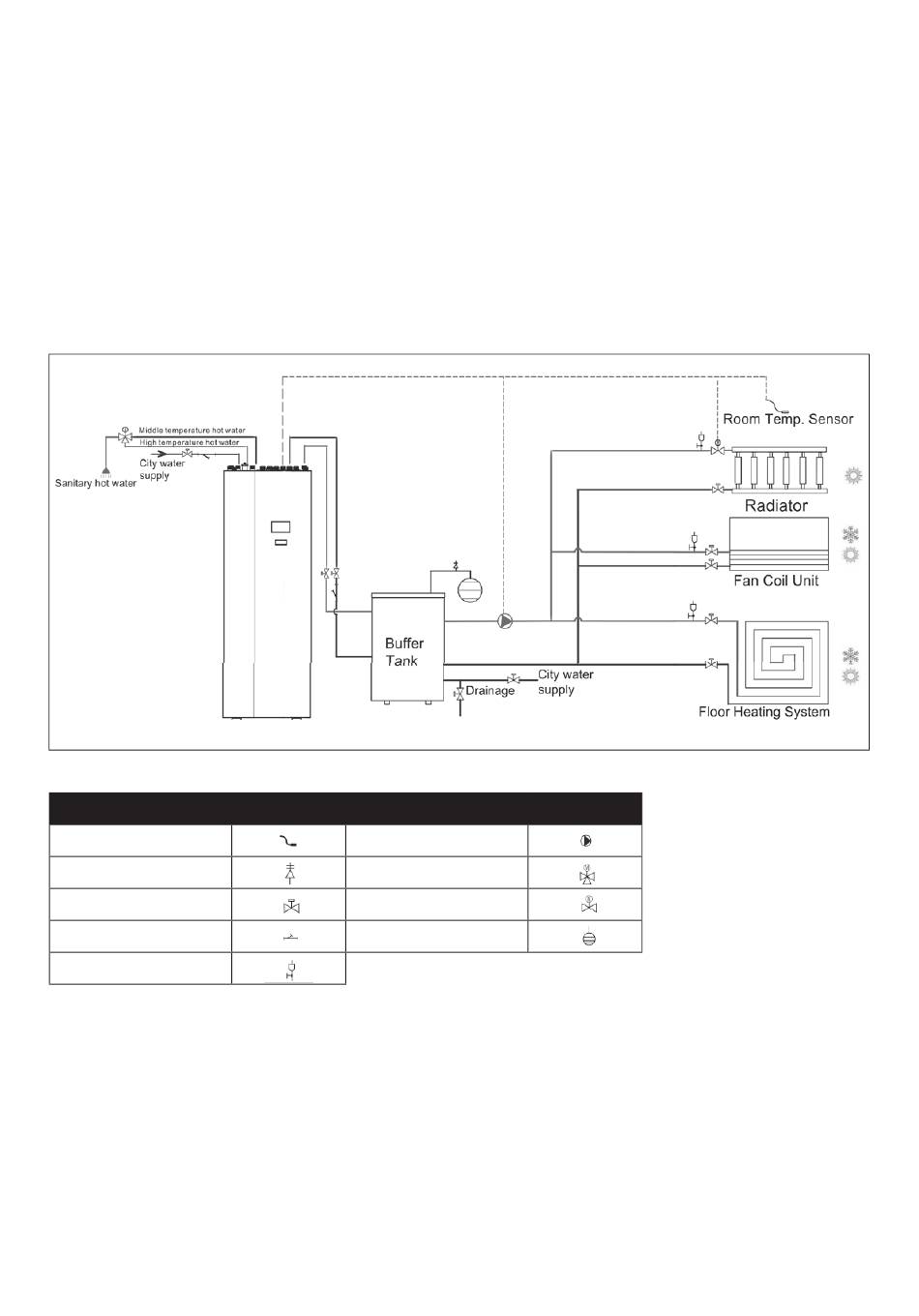

2.3. Tekening 2
Een temperatuurzone, met sanitair warm water, met een circuit voor alleen verwarming (of alleen koeling),
door middel van een gemotoriseerde 2−wegklep
Controleer of de confi guratie overeenkomt met de hieronder afgebeelde montagetekening voor een opstelling met één
temperatuurzone die sanitair warm water omvat, die ook een componentcircuit bevat dat alleen kan verwarmen of koelen, door
middel van een gemotoriseerde tweewegsklep.
Let op: Voor het circuit met alleen koeling of alleen verwarming kan een gemotoriseerde tweewegklep op de eenheid worden
aangesloten om de watertoevoer tijdens het verwarmen of koelen af te sluiten.
Raadpleeg de volgende pagina voor instructies over de bedrading en de werking van de software
Naam
Temp.Sensor
Veiligheidsklepkit
Kogelkraan
Waterfi lter
Ontluchtingsventiel
Let op: Stippellijnen betekenen "in staat om door de warmtepomp te worden geregeld".
Symbool
Naam
Waterpomp
Mengklep
Gemotoriseerde klep
Expansievat
Opmerking:
Symbool
De ventilatorconvector, het
vloerverwarmingssysteem en
de radiator zijn slechts plaats-
vervangende verdeelsystemen
en kunnen worden vervangen
door andere geschikte ver-
deelsystemen.
|
CUBE HP COMBI S
25
