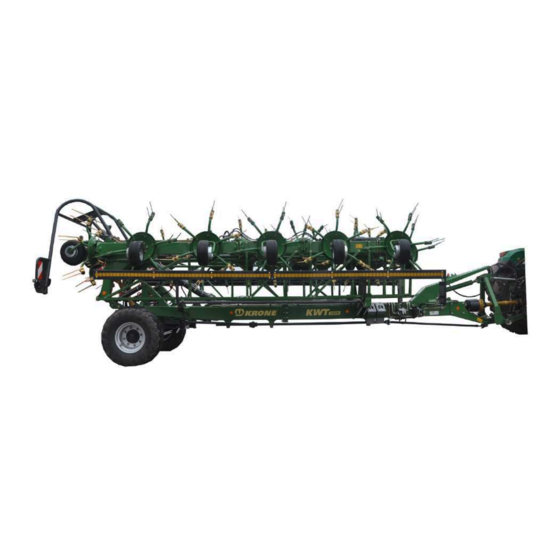

- Pagina 1 Originele handleiding Documentnummer: 150000168_04_nl Stand: 1-8-2019 Cirkelschudders KWT 2000 Vanaf machinenummer: 1021425...
-
Pagina 2: Contactpersonen
Contactpersonen Maschinenfabrik Bernard Krone GmbH & Co.KG Heinrich-Krone-Straße 10 48480 Spelle Duitsland Telefoon centrale + 49 (0) 59 77/935-0 Telefax centrale + 49 (0) 59 77/935-339 Telefax reserveonderdelenmagazijn + 49 (0) 59 77/935-239 binnenland Telefax reserveonderdelenmagazijn + 49 (0) 59 77/935-359... -
Pagina 3: Inhoudsopgave
Machineoverzicht ........................ 32 Markering ........................... 32 Verlichting voor rijden op de weg.................... 33 Overlastbeveiliging ........................ 33 Technische gegevens ...................... 35 Bedrijfsstoffen .......................... 36 4.1.1 Oliën............................ 36 4.1.2 Smeervetten .......................... 37 Banden ............................ 37 Bedienings- en weergave-elementen.................. 38 KWT 2000 Originele handleiding 150000168_04_nl... - Pagina 4 Aandraaimomenten ........................ 66 11.3 Schroeven aan de tanden controleren.................. 70 11.4 Controle/onderhoud banden ...................... 71 11.5 Machine reinigen ........................ 72 Onderhoud - hydraulisch systeem.................. 74 12.1 Hydraulische slangen controleren ..................... 74 Onderhoud – aandrijving ...................... 75 KWT 2000 Originele handleiding 150000168_04_nl...
- Pagina 5 Storing, oorzaak en oplossing.................... 82 Reparatie, onderhoud en instellingen door vakpersoneel........... 83 16.1 Aanzetpunten van de krik ...................... 83 Afvalverwijdering ........................ 85 Bijlage ............................ 86 18.1 Hydraulisch schakelschema ...................... 86 Trefwoordenlijst ........................ 88 Conformiteitsverklaring ...................... 93 KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 6: Over Dit Document
Over dit document Geldigheid Dit document is geldig voor machines van het type: KWT 2000 Alle informatie, afbeeldingen en technische gegevens in dit document komen overeen met de stand ten tijde van publicatie. Wijzigingen aan de constructie blijven altijd en zonder kennisgeving of opgave van redenen voorbehouden. -
Pagina 7: Richtingsgegevens
Deze pijl geeft het resultaat van een handelingsstap of een handelingsvolgorde aan. Dit punt geeft een opsomming aan. Als de punt ingesprongen is, geeft hij het tweede niveau van de opsomming aan. Symbolen in afbeeldingen In de afbeeldingen kunnen de volgende symbolen worden gebruikt: KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 8: Zo Gebruikt U Dit Document
VOORZICHTIG Met het signaalwoord VOORZICHTIG wordt gewaarschuwd voor een gevaarlijke situatie die tot licht tot matig ernstig letsel kan leiden, als de waarschuwingsaanwijzing niet in acht wordt genomen. Voorbeeld van een waarschuwingsaanwijzing: KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 9: Omrekeningstabel
Hectare 2,47105 Acre acres Volumestroom Liter per minuut l/min 0,2642 US gallons per minuut Kubieke meters m³/h 4,4029 per uur Kracht Newton 0,2248 Pound-force Lengte Millimeter 0,03937 Inch Meter 3,2808 Voet Capaciteit Kilowatt 1,3410 Paardenkracht KWT 2000 Originele handleiding 150000168_04_nl... - Pagina 10 Voet per secon- ft/s conde Kilometer per km/h 0,6215 Mijlen per uur Volume Liter 0,2642 US gallons US gal. Milliliter 0,0338 US ons US oz. Kubieke centi- cm³ 0,0610 Kubieke inch in³ meter Gewicht Kilogram 2,2046 Pond KWT 2000 Originele handleiding 150000168_04_nl...
- Pagina 11 Over dit document Zo gebruikt u dit document Deze pagina werd bewust vrijgelaten. KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 12: Veiligheid
Eigenmachtige veranderingen aan de machine • Aanbrengen van niet toegestane/goedgekeurde aanvullende uitrusting • Gebruik van niet originele KRONE vervangingsonderdelen • Stationaire werking van de machine Eigenmachtige veranderingen aan de machine kunnen de eigenschappen van de machine en het veilig gebruik negatief beïnvloeden of de correcte werking storen. Eigenmachtige veranderingen ontslaan de fabrikant daarom van alle hieruit resulterende schadeclaims. -
Pagina 13: Gebruiksduur Van De Machine
Hij heeft de handleiding gelezen en kan de informatie in de handleiding dienovereenkomstig in de praktijk brengen. • Hij is vertrouwd met het veilig besturen van voertuigen. • Voor rijden op de openbare weg beschikt hij over voldoende kennis van de verkeersregels en over het voorgeschreven rijbewijs. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 14: Kwalificatie Van Het Vakpersoneel
Constructieve wijzigingen aan de machine Niet geautoriseerde constructieve wijzigingen en uitbreidingen kunnen afbreuk doen aan de deugdelijke en veilige werking van de machine. Daardoor kunnen personen ernstig of dodelijk letsel oplopen. Constructieve wijzigingen en uitbreidingen zijn niet toegestaan. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 15: Extra Uitrustingen En Reserveonderdelen
Daardoor kunnen personen ernstig letsel oplopen of worden gedood. Voor de veiligheid zijn de volgende onderdelen van de machine van bijzonder belang: • Remmen • Besturing • Veiligheidsinrichtingen • Verbindingsinrichtingen • Verlichting • Hydrauliek • Banden • Tussenas KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 16: Gevarenzones
Voor de machine 30 m Achter de machine 5 m Aan de zijkant van de machine 3 m Bij ingeschakelde machine zonder rijbeweging Voor de machine 3 m Achter de machine 5 m Aan de zijkant van de machine 3 m KWT 2000 Originele handleiding 150000168_04_nl... - Pagina 17 „ Voor alle werkzaamheden tussen de trekker en de machine: de machine stopzetten en beveiligen, pagina 25. Dit geldt ook voor kortdurende controlewerkzaamheden. „ Wanneer de krachthefboom moet worden bediend, moeten alle personen op afstand van de krachthefboom blijven. KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 18: Veiligheidsinrichtingen In Goed Werkende Staat Houden
150 mm bedragen. 2.4.12 Persoonlijke beschermingsmiddelen Het dragen van persoonlijke beschermingsmiddelen is een belangrijke veiligheidsmaatregel. Ontbrekende of ongeschikte persoonlijke beschermingsmiddelen verhogen het risico van gezondheidsschade en letsel van personen. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 19: Veiligheidsaanduidingen Aan De Machine
Wanneer de bestuurder geen rekening houdt met veranderde rijeigenschappen, kan hij ongevallen veroorzaken. „ Neem de maatregelen voor het rijden op de weg en in het veld in acht, pagina 58. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 20: Machine Veilig Parkeren
„ Vóór instel-, reparatie-, onderhouds- en reinigingswerkzaamheden ervoor zorgen dat de machine veilig staat. „ In het hoofdstuk Rijden en transport de paragraaf "Machine parkeren" in acht nemen, pagina 59. „ Voor het parkeren: de machine stoppen en beveiligen, pagina 25. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 21: Bedrijfsstoffen
„ Geen geleidende verbinding met de grond maken. „ Personen waarschuwen: niet bij de machine komen. Elektrische spanningsverschillen op de grond kunnen tot ernstige elektrische schokken leiden. „ Op hulp door professionele reddingsdiensten wachten. De bovengrondse leiding moet worden uitgeschakeld. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 22: Gevarenbronnen Aan De Machine
Hete vloeistoffen Wanneer hete vloeistoffen worden afgetapt kunnen personen zich verbranden. „ Bij het aftappen van hete bedrijfsstoffen persoonlijke veiligheidsuitrusting dragen. „ Vloeistoffen en machinedelen zo nodig laten afkoelen voordat reparatie-, onderhouds- en reinigingswerkzaamheden worden uitgevoerd. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 23: Gevaren Bij Bepaalde Werkzaamheden: Werkzaamheden Aan De Machine
„ Uitsluitend werkzaamheden uitvoeren die in deze handleiding staan beschreven. Voor alle werkzaamheden de machine stilzetten en beveiligen, pagina 25. „ Alle overige instandhoudings- en reparatiewerkzaamheden uitsluitend door een gekwalificeerde vakgarage laten uitvoeren. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 24: Gevaren Bij Bepaalde Werkzaamheden: Werkzaamheden Aan Wielen En Banden
• Frames of dragende bouwgroepen • Onderstel „ Voor laswerkzaamheden aan de machine de toestemming door de KRONE klantenservice bezorgen en desgewenst alternatieven laten tonen. „ Voor laswerkzaamheden aan de machine, de machine veilig neerzetten en van de trekker loskoppelen. -
Pagina 25: Hoe Te Handelen In Gevaarlijke Situaties En Bij Ongevallen
„ Als de kennis ontbreekt, de wielen en banden laten monteren door de KRONE-dealer of een gekwalificeerde bandenservice. „ Bij het monteren van de band op de velg mag nooit de door KRONE aangegeven maximaal toegestane druk worden overschreden. Anders kan de band of zelfs de velg explosief scheuren, pagina 35. -
Pagina 26: Omhoog Gebrachte Machine En Machinedelen Beveiligen Tegen Omlaag Zakken
„ De aanwezige afdichtingsringen controleren op beschadigingen en indien nodig vervangen. „ Uitlopende olie resp. oude olie in een hiervoor bestemd reservoir opvangen en correct verwijderen, pagina 21. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 27: Veiligheidsstickers Aan De Machine
Veiligheid Veiligheidsstickers aan de machine Veiligheidsstickers aan de machine Elke veiligheidssticker is voorzien van een bestelnummer en kan direct bij de KRONE dealer worden besteld. Ontbrekende, beschadigde en onherkenbare veiligheidsstickers moeten onmiddellijk worden vervangen. Bij het aanbrengen van veiligheidsstickers moet het contactoppervlak op de machine schoon en vrij van vuil, olie en vet zijn, zodat de stickers optimaal hechten. - Pagina 28 Veiligheid Veiligheidsstickers aan de machine Positie en betekenis van de veiligheidsstickers KWG000-001 KWT 2000 Originele handleiding 150000168_04_nl...
- Pagina 29 4. Best.-nr. 942 459 0 (4x) Gevaar door beknellen of afsnijden Gevaar voor letsel door beknellende en snij- dende punten aan bewegende machinedelen. „ Nooit in het beknellings-gevarenzone grijpen zolang daar nog delen kunnen bewegen. KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 30: Veiligheidsuitrusting
„ Om te voorkomen dat er functies bij vergissing worden gestart, moeten de stuurventielen van de trekker bij transportritten over de weg in de neutrale stand staan en vergrendeld zijn. Veiligheidsuitrusting KWG000-002 KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 31: Smv-Markeringspaneel
Hiervoor moeten de landspecifieke voorschriften in acht worden genomen. Het SMV-markeringsbord (1) zit middenachter of linksachter. Wanneer de machine op transportvoertuigen (bijv. vrachtwagen of trein) wordt getransporteerd, moet het SMV-markeringsbord worden afgedekt of gedemonteerd. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 32: Machinebeschrijving
KWG000-003 Driepuntsbok Verlichting Tussenas aandrijving Overlastbeveiliging Tussenashouder Hoofdaandrijving Lengtebesturing Harkaandrijving Steunvoet Hark Waarschuwingsbord Tandarm Wielwig Dwarsarm Hoofdframe Onderstel Markering INFO Het typeplaatje is een officieel document en mag niet worden veranderd of onleesbaar worden gemaakt! KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 33: Verlichting Voor Rijden Op De Weg
Om aan de nationale verkeerswetgeving voldoen is de machine standaard uitgerust: • achter met driekamerlichten (1) (knipperlicht, achterlicht en remlicht). Overlastbeveiliging INFO De overlastbeveiliging mag niet veranderd worden. De garantie vervalt wanneer ander dan de in de fabriek voorziene overlastbeveiligingen worden gebruikt. KWT 2000 Originele handleiding 150000168_04_nl... - Pagina 34 „ Om vroegtijdige slijtage van de overlastbeveiliging te voorkomen, bij langdurig aanspreken van de overlastbeveiliging (>1 s) de aftakas uitschakelen. „ De machine stoppen en beveiligen, pagina 25. „ Mogelijke oorzaken en verhelpen pagina 82. KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 35: Technische Gegevens
Max. bedrijfsdruk van de hydraulische installatie 210 bar Spanning verlichting 12 V, 7-polig Transporthoeveelheid van de hydraulische pomp min.30 L/min Te verwijderen hoeveelheid hydraulische olie min.10 l Hefarmen in de hoogte en naar de zijkant fixeerbaar optioneel KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 36: Bedrijfsstoffen
Wanneer oliesoorten met verschillende specificaties met elkaar worden gemengd, kan er schade aan de machine ontstaan. „ Nooit oliesoorten met verschillende specificaties met elkaar mengen. „ Overleg met uw KRONE servicepartner houden, voordat na een oliewissel een olie met een andere specificatie wordt gebruikt. Biologische smeermiddelen op aanvraag 4.1.1... -
Pagina 37: Smeervetten
De handsmeerplaats zolang smeren tot vet bij het lagerpunt uittreedt. Na de smering het vet dat uit de lagerpunten puilt, verwijderen. Banden Banden Bandaanduiding Bandenspanning Onderstel 500/50-17 (serie) 1,5 bar 550/45-22.5 (optioneel) Loopwielen enkele as 16 x 6.50-8 1,7 bar Loopwielen enkele as binnen 18 x 8.50-8 2,0 bar KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 38: Bedienings- En Weergave-Elementen
Druk (rood 1+): de stootdoek van de transport- in de werk- stand uitklappen. Druk (rood 1-): de stootdoek van de werk- in de transport- stand inklappen. 2 Controlelamp rood Brandt wanneer de bedieningsbox is ingeschakeld. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 39: Handkruk
Bedienings- en weergave-elementen Handkruk Handkruk KW000-172 Aanduiding Functie 1 Handkruk De werkhoogte van de schudtanden verhogen of verlagen KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 40: Eerste Inbedrijfstelling
ü De veiligheidsinrichtingen zijn gemonteerd en gecontroleerd op volledigheid en beschadigingen. ü De machine is volledig gesmeerd, pagina 77. ü Bij alle aandrijvingen is de oliepeilcontrole uitgevoerd, pagina 75. ü De trekker voldoet aan de eisen van de machine,zie pagina 35. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 41: Tussenas Aanpassen
Wordt het zwenkbereik van de tussenas in alle bedrijfstoestanden niet in acht genomen, kan door contact met componenten schade aan de trekker en/of de machine ontstaan. „ Op voldoende vrije ruimte in het zwenkbereik in alle bedrijfstoestanden (rijden door bochten met maximale wieluitslag) letten. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 42: Conserveringswas Van De Tanden Verwijderen
„ De kabel (1) met de kabelklemmen (2) aan de schudtanden (3) bevestigen. INFO De kabel (1) moet zich met betrekking tot de draairichting achter de schudtanden (3) bevinden. De moeren (4) van de kabelklemmen (2) moeten naar buiten wijzen. INFO Extra tandverliesbeveiliging best.-nr.: 153 479 0 KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 43: Rijrichting Regelen
„ De contramoer (1) losmaken. „ De stuurstangen (2) verstellen. Wanneer de machine te ver rechts loopt, de stuurstang inkorten. Wanneer de machine te ver links loopt, de stuurstang verlengen. „ De contramoer (1) vastdraaien. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 44: Inbedrijfstelling
Afhankelijk van het trekkertype kunnen de bovenstang van de trekker en/of de tussenas van de machine met de trekhaak botsen en schade aan de trekker en/of de machine veroorzaken. „ Evt. de trekhaak demonteren. Nadere informatie vindt u in de handleiding van de trekkerfabrikant. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 45: Machine Aan De Trekker Vastkoppelen
„ Evt. de trekhaak demonteren. Nadere informatie vindt u in de handleiding van de trekkerfabrikant. ü De beveiliging tegen onbevoegd gebruik is gedemonteerd, pagina 48. KW000-027 „ De machine volgens de handleiding van de trekkerfabrikant aan de hefarm (1) vastkoppelen, iets optillen en borgen. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 46: Hoogte Van De Trekkerhefarmen Instellen
Trekkerwissel Wanneer de tussenaslengte bij een trekkerwissel niet wordt gecontroleerd, kan er schade aan de machine ontstaan. „ Om schade aan de machine te vermijden, bij iedere trekkerwissel de tussenaslengte controleren en evt. corrigeren, pagina 41. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 47: Hydraulische Slangen Vastkoppelen
„ De 7-polige stekker van de verlichtingskabel (2) met de 7-polige contactdoos (1) van de machine verbinden. „ De 7-polige stekker van de verlichtingskabel (2) met de 7-polige contactdoos (3) van de trekker verbinden. „ Installeer de verlichtingskabel (2) zo dat deze niet met de trekkerwielen in verbinding komt. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 48: Bediening
De beveiliging dient als bescherming tegen onbevoegd gebruik na het parkeren van de machine. ü De machine is geparkeerd, pagina 59. KS000-413 Demonteren „ Het hangslot (1) verwijderen en meenemen. Monteren „ Het hangslot (1) monteren en de sleutel veilig bewaren. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 49: Parkeerrem Losmaken/Aantrekken
„ De toets (1) indrukken en de parkeerrem (2) omhoog trekken tot de weerstand merkbaar groter is geworden. Parkeerrem (2) losmaken „ De toets (1) indrukken en de parkeerrem (2) tot de aanslag omlaag drukken. Beveiligingskabel monteren KW000-109 KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 50: Wielwiggen Aanbrengen
„ De wielwig (1) zo dicht voor of achter hetzelfde wiel leggen dat de machine niet kan wegrollen. Afsluitkraan blokkeren/losmaken KSG000-047 Blokkeren „ De afsluitkraan (1) in positie (I) brengen. Losmaken „ De afsluitkraan (1) in positie (II) brengen KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 51: Steunvoet Bedienen
„ De trekbout (2) lostrekken, de steunvoet (1) 90° naar achteren zwenken en met de trekbout (2) in deze positie vergrendelen. 8.5.2 Steunvoet in steunstand brengen „ De machine stoppen en beveiligen, pagina 25. KW000-160 „ De trekbout (2) lostrekken, de steunvoet (1) 90° omlaag zwenken en met de trekbout (2) vergrendelen. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 52: Machine Van Transport- In Werkstand Neerlaten
„ De buitenste loopwielen (1) in dezelfde boring van de asbok (2) zwenken als de andere loopwielen. „ De bouten (4) erin schuiven en met de klapstekker (3) borgen. „ Die afsluitkranen op de hydraulische slangen openen. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 53: Stootdoek Van Transport- In Werkstand
„ Voordat de machine van de transportstand in de wendakkerstand wordt gebracht, moet erop worden gelet dat de tuimelschakelaar van de bedieningsbox op stand "0" staat. Van transport- in werkstand Met de bedieningsbox wordt de aan (1)/uit (0) functie van de stootdoek (3) voorgeselecteerd. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 54: Werken Op Het Veld Bij Helling
„ Om ongevallen te voorkomen, moeten de principiële veiligheidsinstructies in de handleiding worden gelezen en opgevolgd, pagina 13. KWG000-012 „ De machine nit van de transportstand in de werkstand of van de werkstand in de transportstand brengen zolang de machine dwars t.o.v. de helling wordt gebruikt. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 55: Gebruik Voor De Werkzaamheden
„ De rijsnelheid (6 - 8 km/h) en het aftakastoerental aanpassen aan de toestand van het voer. Voor een smal zwad een steilere strooihoek reduceren. INFO Deze gegevens zijn richtwaarden en moeten in de praktijk aan de omstandigheden worden aangepast. A B A A B A KWG000-024 KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 56: Stootdoek Van De Werk- In Transportstand
„ Voor het optillen in de transportstand de aftakas uitschakelen en wachten tot de harken tot stilstand zijn gekomen. „ De dwarsarmen pas optillen wanneer zich geen personen in het zwenkbereik bevinden. KWT 2000 Originele handleiding 150000168_04_nl... - Pagina 57 „ Het enkelwerkende besturingsapparaat (2+) bedienen. Van wendakkerstand in transportstand KWG000-026 „ Het dubbelwerkende besturingsapparaat (1+) bedienen, tot de dwarsarmen aan beide machinezijden tegen de buffers (1) aan liggen. „ Die afsluitkranen op de hydraulische slangen sluiten. KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 58: Rijden En Transport
ü De wielwiggen zijn in de houders op de machine beveiligd, pagina 50. ü De steunvoet bevindt zich in de transportstand, pagina 51. ü De verlichting voor het rijden op de weg is gecontroleerd en functioneert correct, pagina 47. ü De parkeerrem is losgemaakt, pagina 49. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 59: Transportbreedte Reduceren
„ De voedingskabel voor de bedieningsbox lostrekken. „ De stekker voor de verlichting voor het rijden op de weg eruit trekken, pagina 47. „ Aan trekkerzijde de veiligheidsketting van de tussenas losmaken, de tussenas loskoppelen en op de hiervoor bestemde opname leggen. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 60: De Machine Voorbereiden Voor Het Transport
„ Controleren of het hefgereedschap correct aan de aanslagpunten is aangebracht. „ Een hefgereedschap met een minimum draagvermogen (afhankelijk van het toegestane totaal gewicht van de machine) gebruiken, zie typeplaatje op de machine, pagina 32. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 61: Machine Vastsjorren
KWG000-022 De machine is uitgerust met 3 sjorpunten. • Het sjorpunt (1) bevindt zich voor op het frame. • De sjorpunten (2) bevinden zich rechts en links achter op het onderstel. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 62: Instellingen
Voor de keuze van de strooihoek overeenkomstig de oogstomstandigheden, worden de volgende richtwaarden gegeven: Steilste strooihoek (I) • Grote worpbreedte • Lang gewas • Bij maaizwaden betere strooiwerking • Kuilvoer • Voer meer dan 40 % vochtgehalte KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 63: Werkhoogte Instellen
„ Om de afstand (X) van de schudtanden (1) tot de bodem te reduceren, de handkruk (2) met de klok mee draaien (+). „ Om de afstand (X) van de schudtanden (1) tot de bodem te verhogen, de handkruk (2) tegen de klok in draaien (-). KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 64: Tanden Instellen
De tanden (2) moeten verticaal tot de ondergrond zijn gericht. De stand van de tanden kan door het verstellen van de excenter (3) worden veranderd. „ De schroef (1) losdraaien. „ De excenter (3) een trap verder draaien. „ De schroef met een aandraaimoment M =95 Nm vastdraaien. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 65: Onderhoud - Algemeen
Banden visueel controleren op sneden en zie pagina 71 breuken Hydraulische slangen op lekkage controleren zie pagina 74 en indien nodig door KRONE servicepartner laten wisselen Elektrische verbindingskabels controleren en indien nodig door een KRONE servicepartner laten repareren of wisselen Gehele instelling van de machine controleren/ zie pagina 62... -
Pagina 66: Onderhoud - Eenmalig Na 10 Uur
11.1.5 Onderhoud – om de 1.000 uur Olie verversen Hoofdaandrijving zie pagina 75 11.2 Aandraaimomenten Afwijkende aandraaimomenten Alle schroefverbindingen moeten principieel met de hierna vermelde aandraaimomenten worden vastgedraaid. Afwijkingen van de tabel zijn overeenkomstig gemarkeerd. KWT 2000 Originele handleiding 150000168_04_nl... - Pagina 67 De tabel geldt niet voor verzonken schroeven met binnenzeskant wanneer de verzonken schroef over de binnenzeskant wordt aangehaald. DV000-001 Maat schroefdraad Sterkteklasse op de boutkop Sterkteklasse 10.9 12.9 Aandraaimoment (Nm) 1050 1220 1100 1550 1800 1450 2100 2450 KWT 2000 Originele handleiding 150000168_04_nl...
- Pagina 68 2100 2650 Metrische draadschroeven met verzonken kop en binnenzeskant INFO De tabel geldt alleen voor verzonken schroeven met binnenzeskant en metrische schroefdraad die via de binnenzeskant worden aangedraaid. DV000-000 Maat schroefdraad Sterkteklasse op de boutkop KWT 2000 Originele handleiding 150000168_04_nl...
- Pagina 69 Beluchtingsfilter/ontluchtingsfilter van van messing staal in staal en giet- in aluminium in staal en gietwerk in aluminium werk Maximaal aandraaimoment (Nm) (± 10%) M10x1 M12x1,5 G1/4“ M14x1,5 M16x1,5 M18x1,5 M20x1,5 G1/2“ M22x1,5 M24x1,5 G3/4“ M33x2 KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 70: Schroeven Aan De Tanden Controleren
„ De schroefverbindingen (1) losdraaien. „ De moeren verwijderen. „ Lijm (zeer sterk) op de uitstekende draad van de schroeven aanbrengen. „ De tanden aan het tandeinde optillen en de moeren met een aandraaimoment M =95 Nm vastdraaien. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 71: Controle/Onderhoud Banden
Banden visueel controleren „ De banden op sneden en breuken visueel controleren. Æ Wanneer er sneden of breuken in de banden aanwezig zijn, de banden door een KRONE servicepartner laten repareren of wisselen. Onderhoudsintervallen voor visueel controleren van de banden, pagina 65. -
Pagina 72: Machine Reinigen
Bij het reinigen van de machine met perslucht resp. met een hogedrukreiniger worden vuildeeltjes met hoge snelheid weggeslingerd. De vuildeeltjes kunnen de ogen raken en oogletsel veroorzaken. „ Personen uit de werkzone weghouden. „ Bij reinigingswerkzaamheden met perslucht of een hogedrukreiniger overeenkomstige werkkleding (bijv. oogbescherming) dragen. KWT 2000 Originele handleiding 150000168_04_nl... - Pagina 73 „ De waterstraal van een hogedrukreiniger niet op lagers en elektronische componenten richten. ü De machine is stopgezet en beveiligd, pagina 25. „ Na ieder gebruik de machine reinigen van kaf en stof. Æ Bij erg droge omstandigheden de reiniging meerdere keren per dag herhalen. KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 74: Onderhoud - Hydraulisch Systeem
Bij de controle van de hydraulische slangen moeten de landspecifieke voorschriften (bijv.: BGVU) in acht worden genomen. Visuele controle uitvoeren „ Alle hydraulische slangen visueel op beschadigingen en lekkage controleren en indien nodig door geautoriseerd vakpersoneel laten vervangen. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 75: Onderhoud - Aandrijving
INFO Controleer het oliepeil en ververs de olie in de werkstand en terwijl de machine in een horizontale stand staat. Oliepeil controleren „ De afsluitschroef van de controleboring (1) demonteren. KWT 2000 Originele handleiding 150000168_04_nl... - Pagina 76 „ De afsluitschroef van de controleboring (1) en de aftapschroef (2) demonteren en olie aftappen. „ De aftapschroef (2) monteren, aandraaimoment pagina 69. „ Nieuwe olie via de controleboring (1) tot aan de controleboring (1) bijvullen. „ De afsluitschroef van de controleboring (1) monteren, aandraaimoment pagina 69. KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 77: Onderhoud - Smering
„ Gebruikte bedrijfsstoffen volgens de wettelijke voorschriften verwijderen. AANWIJZING Schade aan lagerpunten Bij gebruik van verschillende smeervetten kan er schade aan de gesmeerde componenten ontstaan. „ Geen grafiethoudende smeervetten gebruiken. „ Geen verschillende smeervetten gebruiken. 14.1 Tussenas smeren KW000-069 KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 78: Smeerschema - Machine
De smeersoorten zijn in het smeerschema met symbolen gekenmerkt, zie tabel. Soort smering Smeermiddel Opmerking Vetten Multifunctioneel vet • Per smeernippel ca. twee slagen uit de vetspuit. • Overtollig vet van de smeernippel verwijderen. KWG000-016 KWT 2000 Originele handleiding 150000168_04_nl... - Pagina 79 Onderhoud - smering Smeerschema – machine 14.2 Elke 50 bedrijfsuren KWT 2000 Originele handleiding 150000168_04_nl...
- Pagina 80 Onderhoud - smering 14.2 Smeerschema – machine Elke 50 bedrijfsuren KW000-104 KWT 2000 Originele handleiding 150000168_04_nl...
- Pagina 81 Onderhoud - smering Smeerschema – machine 14.2 Elke 50 bedrijfsuren Elke 100 bedrijfsuren KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 82: Storing, Oorzaak En Oplossing
Mogelijke oorzaak Oplossing „ De rijsnelheid reduceren. De rijsnelheid is te hoog. „ Om ongelijkmatigheden in de bodem heenrijden. De bodem is ongelijkmatig. De tandarm is verbogen. „ Het vreemde voorwerp verwijderen en de tandarm vervangen. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 83: Reparatie, Onderhoud En Instellingen Door Vakpersoneel
„ De gegevens van de geplande aanslagpunten in acht nemen. „ Let erop dat de aanslagmiddelen veilig vastzitten. „ Nooit onder de omhoog gebrachte machine gaan staan. „ Machine veilig ondersteunen wanneer onder de machine moet worden gewerkt, pagina 26. KWT 2000 Originele handleiding 150000168_04_nl... - Pagina 84 Reparatie, onderhoud en instellingen door vakpersoneel 16.1 Aanzetpunten van de krik KWG000-020 1 Aanzetpunt krik linksachter 2 Aanzetpunt krik rechtsachter KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 85: Afvalverwijdering
Alle kunststoffen moeten voor recycling worden ingeleverd bij een inzamelpunt voor kunststof. Rubber • Alle rubberen delen (slangen, banden...) moeten voor recycling worden ingeleverd bij een inzamelpunt voor rubber. Elektronisch afval • Alle elektronische onderdelen moeten naar een inzamelpunt voor afgedankte elektronische apparatuur worden gebracht. KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 86: Bijlage
Bijlage 18.1 Hydraulisch schakelschema Bijlage 18.1 Hydraulisch schakelschema Legenda voor het volgende hydraulische schakelschema Verlichtingsdrager Rijrichting Hark Trekkerhydrauliek Transportstand Enkelwerkend besturingsapparaat Wendakkerstand Dubbelwerkend besturingsapparaat Hefarm Vrije terugloop Verstelling stuuras Steunlast Bovenstang >>> 2 150100647_03 [} 87] KWT 2000 Originele handleiding 150000168_04_nl... -
Pagina 88: Trefwoordenlijst
Brandgevaar ............21 Checklist voor de eerste inbedrijfstelling .... 40 Conformiteitsverklaring........93 Conserveringswas van de tanden verwijderen... 42 Constructieve wijzigingen aan de machine ..14 Contactgegevens van uw handelaar ....2 Contactpersonen ..........2 Controle/onderhoud banden....... 71 KWT 2000 Originele handleiding 150000168_04_nl... - Pagina 89 Kwalificatie van het bedieningspersoneel ..13 Gevarenzone tussenas ........17 Kwalificatie van het vakpersoneel ...... 14 Gevarenzone wegslingerende voorwerpen ..18 Gevarenzones ............ 16 Lawaai kan gezondheidsschade veroorzaken ... 22 Lijsten en verwijzingen ......... 6 KWT 2000 Originele handleiding 150000168_04_nl...
- Pagina 90 Persoonlijke beschermingsmiddelen ....18 Positie en betekenis van de veiligheidsstickers . 28 Redelijkerwijs voorzienbaar verkeerd gebruik ..12 Reparatie, onderhoud en instellingen door vakpersoneel ............83 Richtingsgegevens ..........7 Rijden en transport ..........58 Rijrichting regelen..........43 KWT 2000 Originele handleiding 150000168_04_nl...
- Pagina 91 Werkzaamheden aan de stopgezette machine .. 23 Transportbreedte reduceren....... 59 Wielwiggen aanbrengen ........50 Trekker voorbereiden ......... 44 Tussenas aanpassen ......... 41 Tussenas monteren..........46 Zo gebruikt u dit document ........6 Tussenas smeren ..........77 Tussenasbescherming operationeel houden ..18 KWT 2000 Originele handleiding 150000168_04_nl...
- Pagina 92 Deze pagina werd bewust vrijgelaten. KWT 2000 Originele handleiding 150000168_04_nl...
-
Pagina 93: Conformiteitsverklaring
Conformiteitsverklaring Conformiteitsverklaring EG-conformiteitsverklaring Maschinenfabrik Krone Beteiligungs-GmbH Heinrich-Krone-Straße 10, D-48480 Spelle verklaren hiermee als fabrikant van het hierna genoemde product en onder eigen verantwoordelijkheid, dat Machine: Cirkelschudders Serie: KWT 2000 waarop deze verklaring betrekking heeft, in overeenstemming is met de volgende bepalingen: •... - Pagina 94 Maschinenfabrik Bernard Krone GmbH & Co. KG * Heinrich-Krone-Straße 10 D-48480 Spelle * Postfach 11 63 D-48478 Spelle ' +49 (0) 59 77 / 935-0 6 +49 (0) 59 77 / 935-339 ü www.landmaschinen.krone.de...
