Functiecontrole en reparatie SPL
Verticale/Horizontale speling
Wanneer een verticale of horizontale speling in de as wordt geconstateerd, moet het scharnier worden
gedemonteerd door de IQ as-man (E) los te halen en de IQ as-vrouw (E) naar binnen te drukken.
Vervolgens kan het scharnier worden gedemonteerd en de IQ kraaglagers (F) en eventueel de IQ as-
vrouw (E) worden vervangen.
Zwaaifase regeling
Indien de zwaaifase regeling zwakker wordt kan de flexiecontrole worden verwisseld. Daarvoor moet u de
schroef (G) losdraaien en de veer (G) en de stoterstang (G) uit het scharnier drukken.
Satellietkabel inkorten
1. Verwijder de mediale afdekplaat van het SPL-scharnier en zorg dat het
scharnier in de vergrendelde modus, staat (zie Fig 1).
2. Verwijder de krimpkous (C) zodat de trekontlastingskabel (N) vrij ligt van de
buitenkabel(G).
3. Schroef de satelliet open en schroef het satelliet kabel eindstuk (D) los.
4. Schroef de satelliet buitenkabel los van de satelliet kabel nippel* (E) en trek de
binnenkabel(H) uit de satelliet.
5. Bepaal de gewenste kabellengte (incl. lengte satelliet scharnier nippel, ± 5mm) en
kort vervolgens de buitenkabel in. (Gebruik hiervoor een scherp mes en let op dat de
binnenkabel(H) niet beschadigd raakt.)
6. Plaats een nieuwe krimpkous over de buitenkabel en trekontlastingskabel.
7. Schuif de binnenkabel door de satelliet kabel nippel* en schroef de satelliet
buitenkabel (zelftappend) weer vast. Indien dit stroef gaat, even lossen en weer
opdraaien.
8. Plaats nu het satelliet kabel eindstuk (D) weer terug op de binnenkabel (H).
9. Plaats het satelliet kabel eindstuk in de daarvoor bestemde uitsparing, schroef deze erg goed vast en knip
de binnenkabel ± 2mm boven het eindstuk af. Let op¨juiste positie schuif (zie Fig. 2).
10. Controleer de verschillende modi van de satelliet en corrigeer eventueel de positie
van de hendel door de satelliet scharnier nippel(E) aan de bovenzijde op of in te
draaien (zie Fig. 3). Hiervoor dient men eerst de stelschroef (F) los te draaien.
11. Plaats de mediale afdekplaat terug op het scharnier.
12. Knip de trekontlastingskabel op de gewenste lengte, knijp er eventueel een nieuwe
ringtong aan vast om deze vervolgens zo dicht mogelijk bij het scharnier aan de
orthese te bevestigen.
13. Krimp de aan middels een föhn en gebruik de twee meegeleverde kabelklemmen en Nyloplex nieten om
de satellietkabel weer aan de orthese te bevestigen.
14. Controleer nogmaals de werking van de satelliet functies.
* : De satelliet nippel bestaat uit twee delen; een nippel bus en een kabel nippel. Zorg dat deze goed in
elkaar gedraaid zitten en indien losgedraaid bij het inkorten weer voorzien zijn van Loctite™!
Nadat alle instellingen en onderhoudswerkzaamheden zijn verricht dient de sleuf van het SPL-
mechaniek met de IQ sticker afgedekt te worden. Hiermee wordt voorkomen dat er stof of
vuiligheid binnendringt.
Gebruiksaanwijzing SPL, SPC en Satelliet

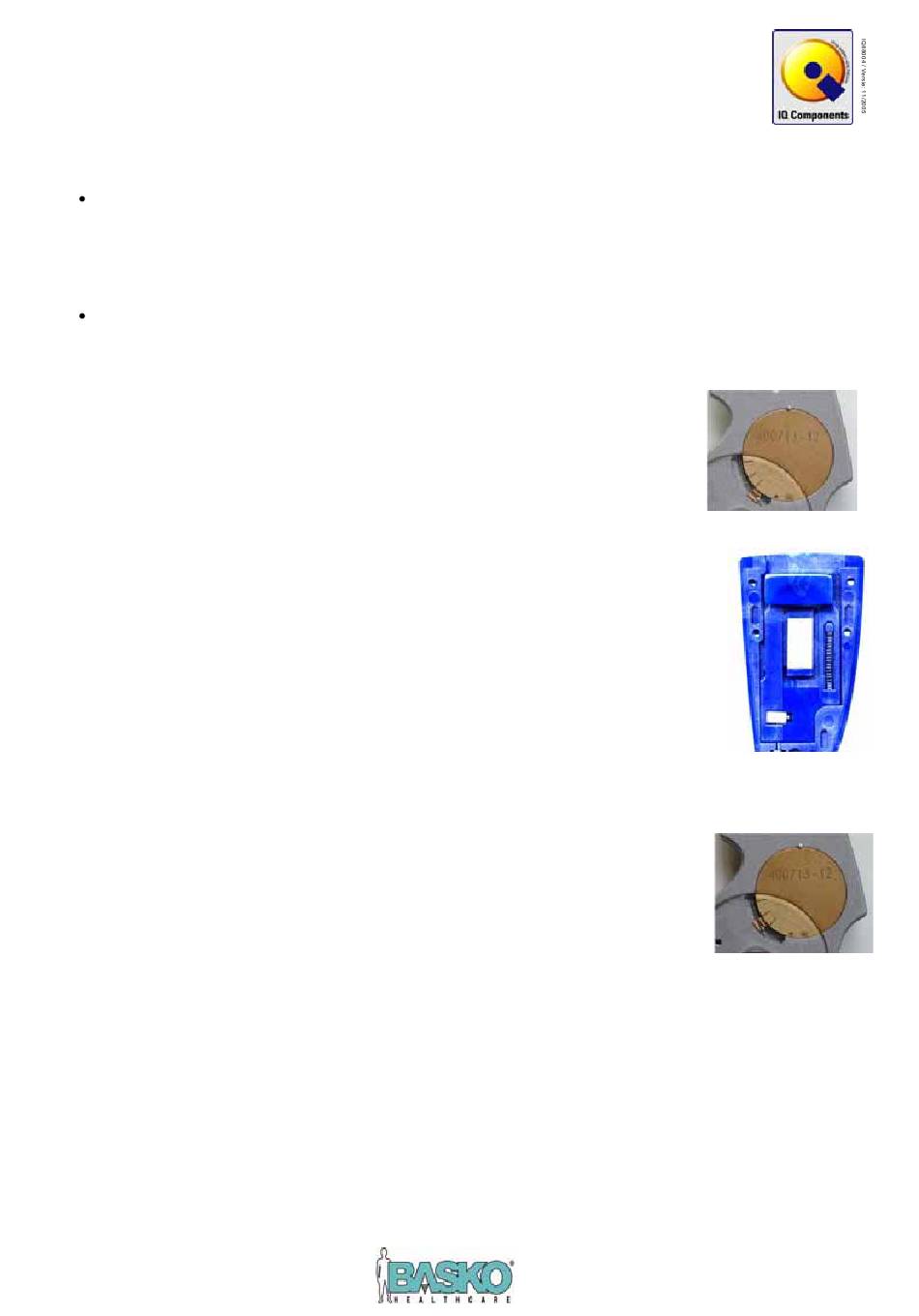

Fig.1
Fig.2
Fig.3
