Schakelaars van de spuitbomen
De schakelaars van de spuitbomen bevinden zich langs de
onderkant van het bedieningspaneel (Fig. 30). Zet elke
schakelaar omhoog om de corresponderende spuitboom in
te schakelen en omlaag om deze uit te schakelen. Als de
schakelaar is aangezet, brandt er een lampje op de
schakelaar. Deze schakelaars kunnen uitsluitend worden
gebruikt voor de bediening van het spuitsysteem als de
hoofdschakelaar van de spuitbomen is aangezet.
Schakelaar voor gebruiksdosis
De schakelaar voor de gebruiksdosis bevindt zich op de
linkerzijde van het bedieningspaneel (Fig. 30). U moet de
schakelaar omhoog drukken en in die positie blijven
houden om de gebruiksdosis te verhogen, of indrukken en
ingedrukt houden om de gebruiksdosis te verminderen.
Vergrendelschakelaar voor gebruiksdosis
De vergrendelschakelaar voor de gebruiksdosis bevindt
zich in de linker benedenhoek van het bedieningspaneel
(Fig. 30). Draai de sleutel linksom in de vergrendelde
stand om de schakelaar voor de gebruiksdosis te
blokkeren; hiermee voorkomt u dat iemand per ongeluk de
gebruiksdosis verandert. Draai de sleutel rechtsom in de
onvergrendelde stand om de schakelaar voor de
gebruiksdosis te activeren.
Schakelaars voor spuitboomlift
Met de elektrische spuitboomliften kunt u de spuibomen
opheffen en neerlaten. Er is een schakelaar voor de linker
en de rechter spuitboom. U moet de schakelaar omhoog
drukken en in die positie blijven houden om de spuitboom
op te heffen, of indrukken en ingedrukt houden om de
spuitboom te neer te laten.
Plaatsen voor schakelaars voor sonische
spuitboom en schuimmarkeerder
Als u de sonische spuitboom en/of de schuimmarkeerder
monteert, moet u schakelaars toevoegen aan het
bedieningspaneel om ze te kunnen bedienen. De
spuitmachine wordt geleverd met kunststof pluggen op de
desbetreffende plaatsen.
Regelklep voor gebruiksdosis
Met deze klep, die zich achter de tank bevindt (Fig. 31),
regelt u de hoeveelheid vloeistof die naar de spuitbomen
moet gaan, door de vloeistofstroom naar de spuitbomen of
de omloopslang naar de mengregelklep te leiden. U kunt
deze klep op twee manieren bedienen: met de schakelaar
voor de gebruiksdosis of met de hand. Als u de klep met
de hand wilt bedienen, moet u de stekker op de klep
lostrekken; daarna kunt u de knop op de klep met de hand
draaien totdat de gewenste gebruiksdosis is bereikt.
Vloeistofstroommeter
De vloeistofstroommeter meet de doorstroomhoeveelheid
van de vloeistof die wordt gebruikt door het Spray Pro™
systeem (Fig. 31).
Kleppen van spuitbomen
Met deze kleppen kunt u de drie spuitbomen in– of
uitschakelen (Fig. 31). Als u geen spuitboom hebt
gemonteerd of niet wilt dat er een spuitboom kan worden
ingeschakeld, kunt u elke klep met de hand bedienen door
de stekker in de klep los te trekken; vervolgens draait u de
knop op de klep naar rechts om de klep buiten werking te
stellen of naar links om deze in werking te stellen.
1

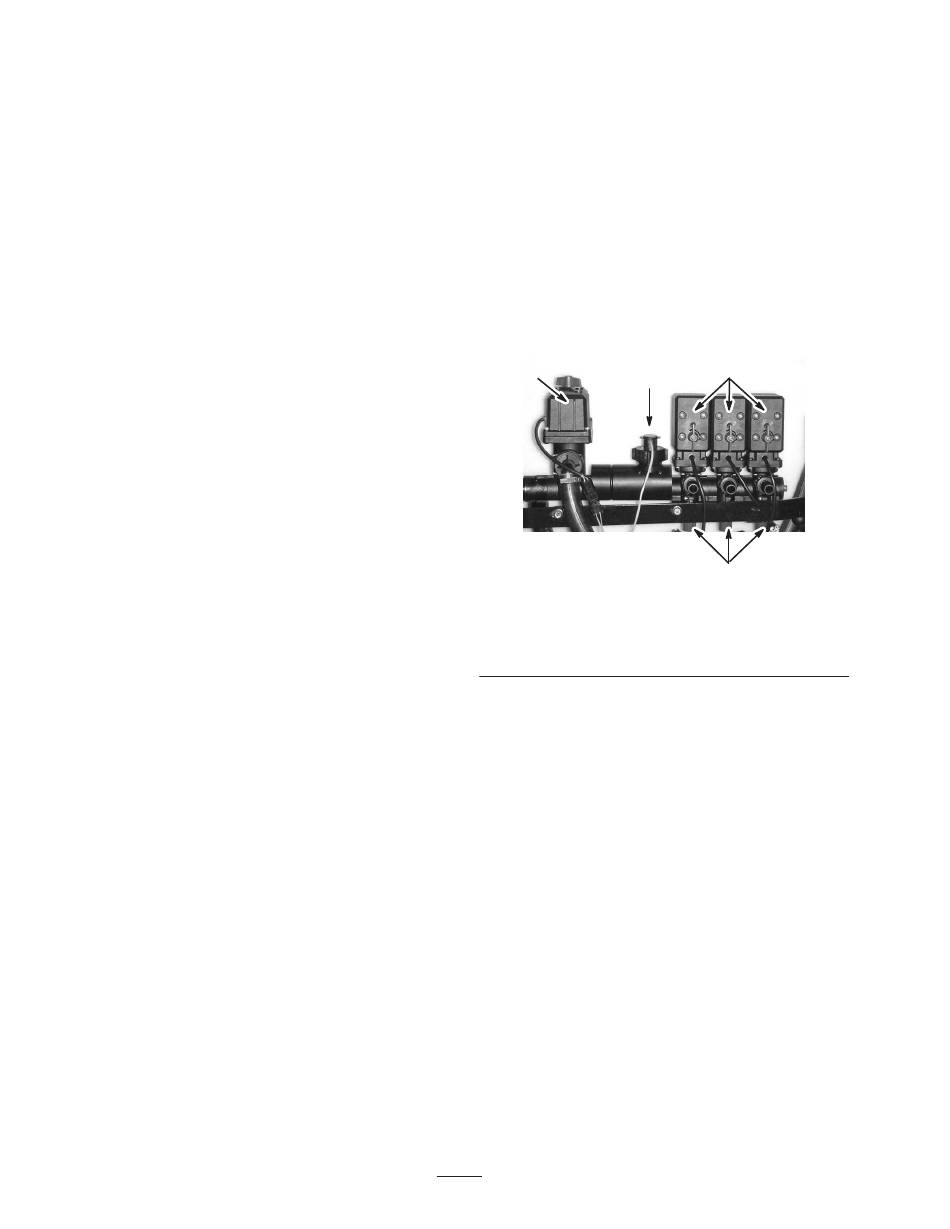

Figuur 31
1. Regelklep voor
gebruiksdosis
2. Vloeistofstroommeter
Omloopkleppen van spuitbomen
De omloopkleppen van de spuitbomen (Fig. 31) leiden de
vloeistofstroom voor een spuitboom naar de tank als u de
spuitbomen uitschakelt. U kunt deze kleppen afstellen om
ervoor te zorgen dat de druk van de spuitbomen constant
blijft, ongeacht hoeveel spuitbomen zijn ingeschakeld. Zie
De omloopkleppen van de spuitbomen instellen, blz. 32.
26
3
2
4
3. Kleppen van spuitbomen
4. Omloopkleppen van
spuitbomen
