5. Houd de scharnierende lip op de achterkant van het
tankframe recht voor de opening aan het uiteinde van
het frame van de machine (Fig. 18).
1
3

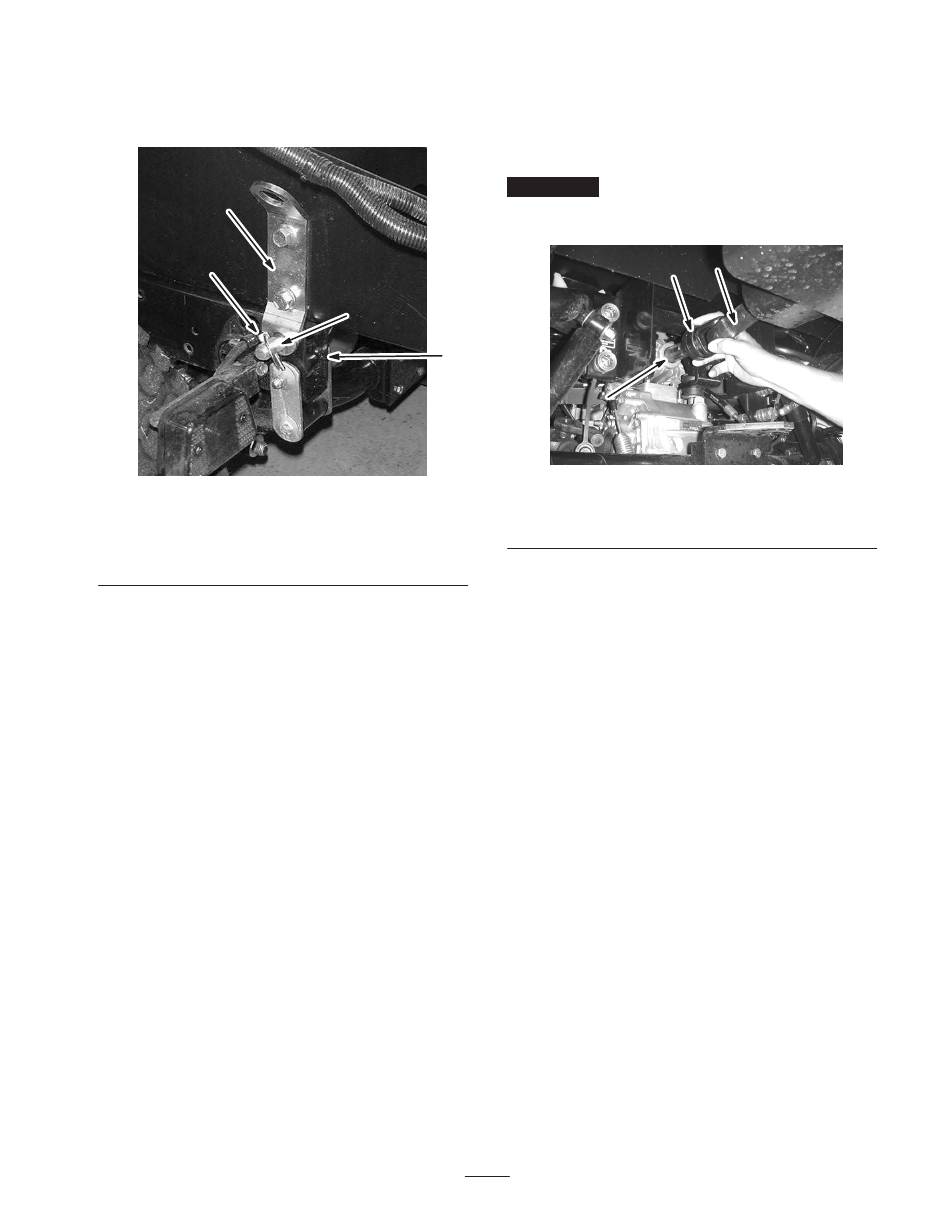

Figuur 18
Linkerkant getoond
1. Scharnierende lip
2. Gaffelpen, 3/4 inch
6. Monteer een gaffelpen (3/4 inch) en twee
lynch-pennen aan de scharnierende lip om het
tankframe te bevestigen aan het frame van de machine
(Fig. 18).
7. Doe hetzelfde aan de andere kant.
2
4
3. Lynchpen
4. Frame van voertuig
19
Pompaandrijving bevestigen
1. Trek de rubberen kap van de voorkant van de
aandrijfas van de aftakas naar achteren en monteer de
aandrijfas op de uitgangsas van de aftakas (Fig. 19).
Belangrijk
Controleer of de aandrijfas van de aftakas
vastzit door te kijken of de borgkogels in de groef van de
uitgangsas zitten.
1
2
Figuur 19
1. Rubberen kap
2. Aandrijfas van aftakas
2
3. Uitgangsas van aftakas
