2. Het BlueLine controller netwerk
De verschillende controllers van het toegangskontrolesysteem worden met elkaar
verbonden via een netwerkkabel op een verbeterde RS485 bus. In totaal kan het
systeem 128 controllers ( = 256 kaartlezers ) beheren. Deze controllers worden
opgesplitst in 4 controllernetwerken van telkens 32 controllers.
De communicatie met de PC verloopt via een data converter, die tevens de security
code bevat.
Deze security code kontroleert de licentie van het ge nstalleerde softwarepakket en
verhindert aldus het onrechtmatig programmeren van de databases via een niet tot
het systeem behorend softwarepakket. De code moet overeenstemmen met de
security code van het geïnstalleerde software pakket.
2.1 De data converter
Er zijn twee verschillende modellen data converter beschikbaar :
een één-kanaals data converter voor het aansluiten van een netwerk tot en
met 32 controllers
een vier-kanaals data converter voor het aansluiten van vier netwerken met
elk tot 32 controllers, voor in totaal maximaal 128 controllers.
De aansluiting van de data converter wordt op volgende figuur getoond.
-
Reader
Data
+
RS-485
L1
GND
Line 1
L2
RS-485
L1
GND
Line 2
L2
RS-485
L1
GND
Line 3
L2
RS-485
L1
GND
Line 4
L2
De aansluiting op de PC gebeurt via een Centronics printerkabel aan LPT1
Instelbaar in CONFIG.INI).
Op de data converter kan een lezer worden aangesloten op de "Reader"-aansluiting
waarmee kaarten in het systeem kunnen worden aangeleerd.
Data converter

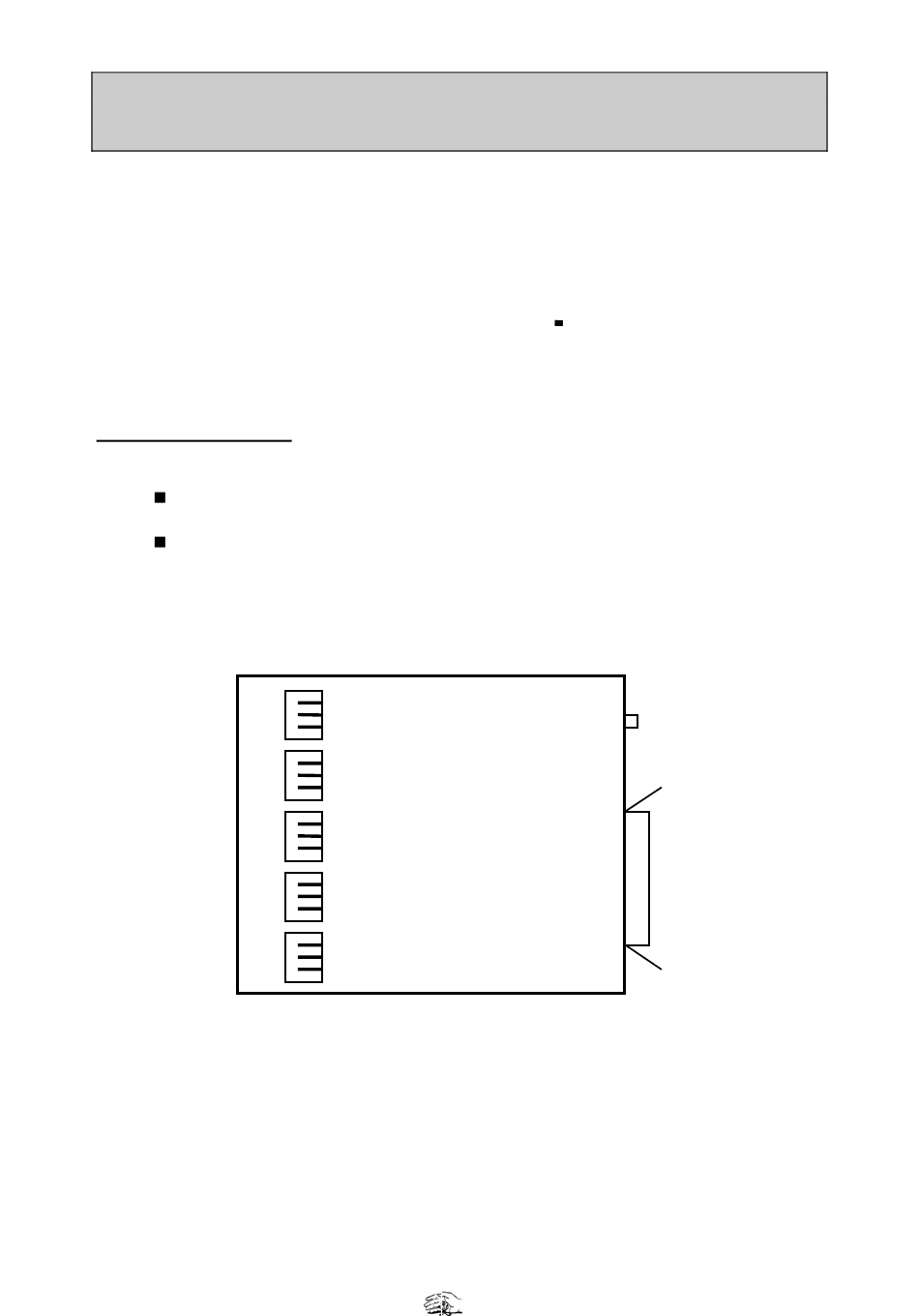

Figuur 1 : de data converter
Aansluiting
netvoeding-
adapter
Aansluiting
Centronics-
Parallelkabel
(
-2-
