2.2 Stekkerpaneel

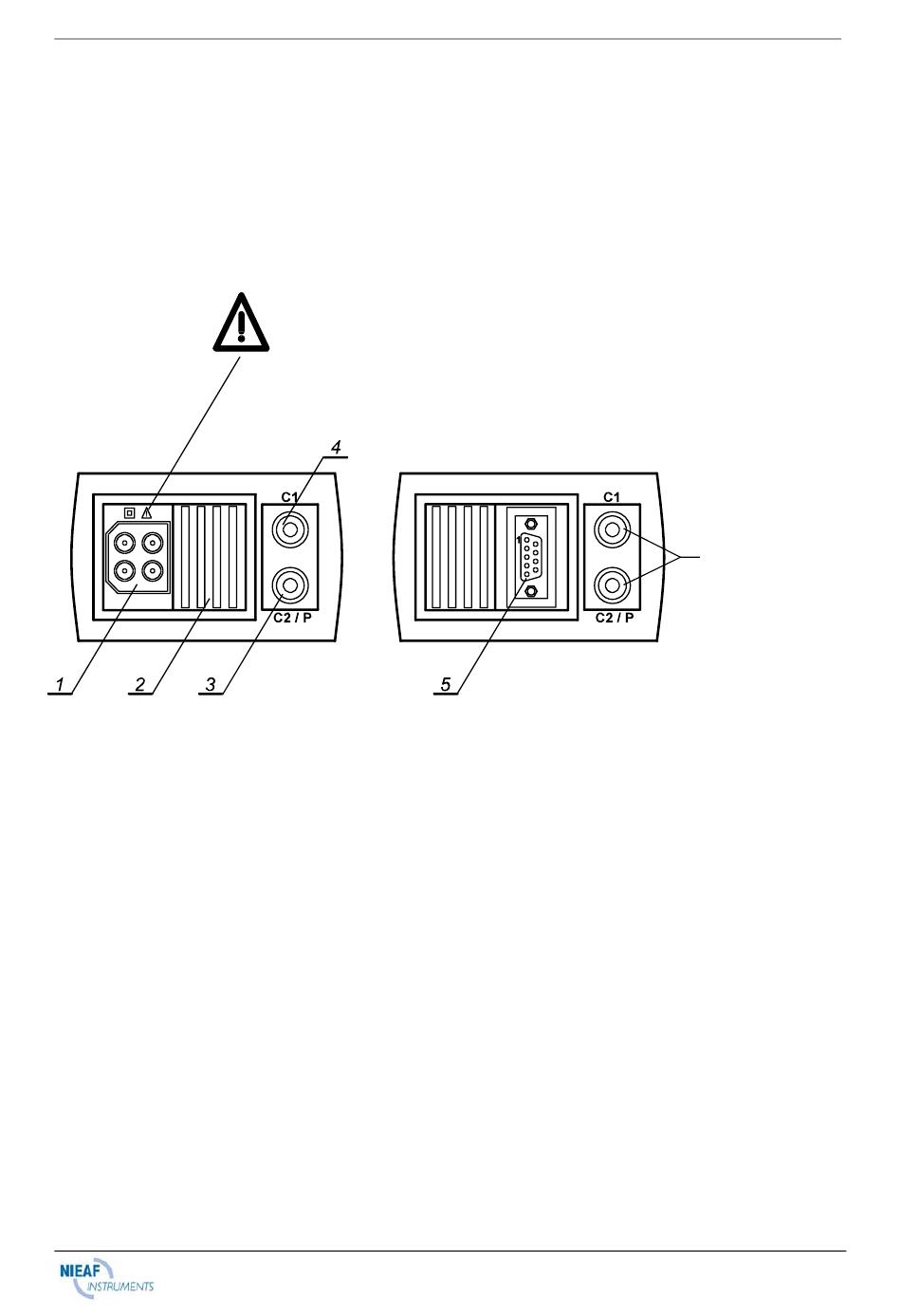

Fig. 2. Stekkerpaneel
Legenda:
1
Hoofd teststekker
2
Beschermende stekkerkap (beschermt tegelijkertijd de aansluiting van de
meetkabel en de RS232-kabel).
3
Klempen (C2/P) meetklem
4
Klem (C1) meetklem
5
RS 232 stekker (om Eurotest op PC aan te sluiten)
• Gebruik allen de originele meetsnoeren!
• Max. toegestaan voltage tussen hoofd meetklem en
aarde is 300V!
• Max. toegestaan voltage tussen hoofd meetklemmen
is 500V!
• Max. toegestaan voltage tussen hoofd meetklemmen
en C1-C2/P meetklemmen is 300V.
• Max. continue stroom naar C1-C2/P meetklemmen is
0,3A!
- 7 -
Handleiding EuroTest
Sluit geen externe
voltage tussen
deze 2 meet-
klemmen aan.
U
= OV!
toegestaan
