3.7
m
OnTEEr dE BEWEgEndE ArmEn OP dE PEdAALArmEn
AfdEkkAPPEn vOOr schArnIErPunTEn PEdAALArmEn
Onderdelen:
Materiaalzak 4 (2 M10 X 74 mm zwarte zeskantbouten)
gereedschap: Dopsleutel van 17 mm, kruiskopschroevendraaier

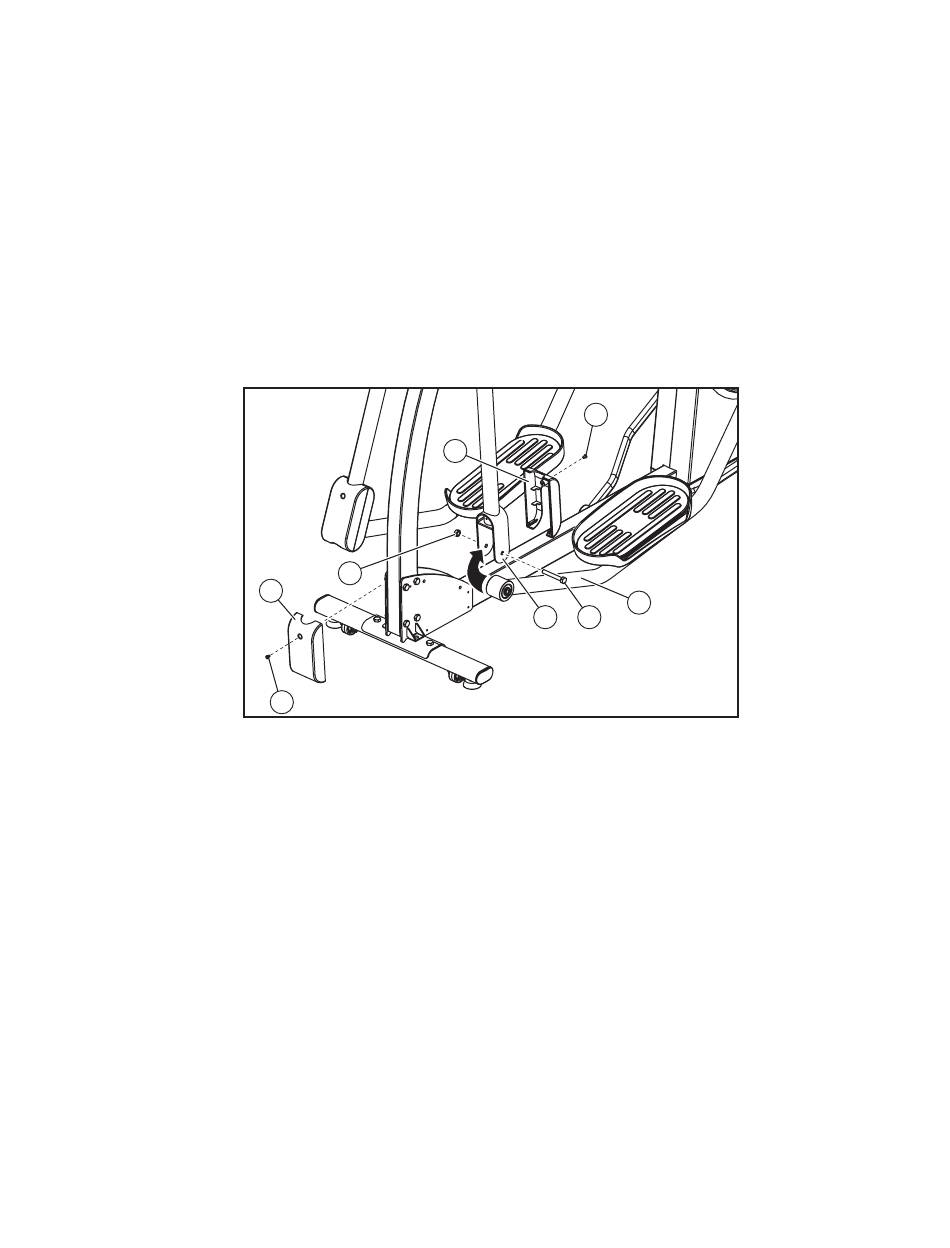

Til de voorkant van de linker pedaalhefboom (Q) op tot de gaffel van de linker bewegende arm (R). Bevestig de
pedaalhefboom aan de gaffel van de bewegende arm met één M10 X 74 mm zeskantbout (S) en één M10 zeskantmoer
(T). Draai de bout en moer goed vast. Herhaal de procedure bij de rechter pedaalhefboom en armgaffel.
Bevestig de kappen voor het linker scharnierpunt (U) over het scharnierpunt van de bewegende arm/pedaalarm.
Druk de delen van de kap op elkaar over het scharnierpunt van de bewegende arm/pedaalarm en zet ze vast met
twee M5 X 8 mm zwarte kruiskopschroeven (V). Doe hetzelfde aan de rechterkant.
Opmerking: De kappen voor de linker- en rechterkant zijn identiek.
(2 M10 zeskantmoeren)
(4 M5 X 8 mm zwarte kruiskopschroeven)
T
U
V
;
/
BEWEgEndE ArmEn
V
U
R
S
Q
11
