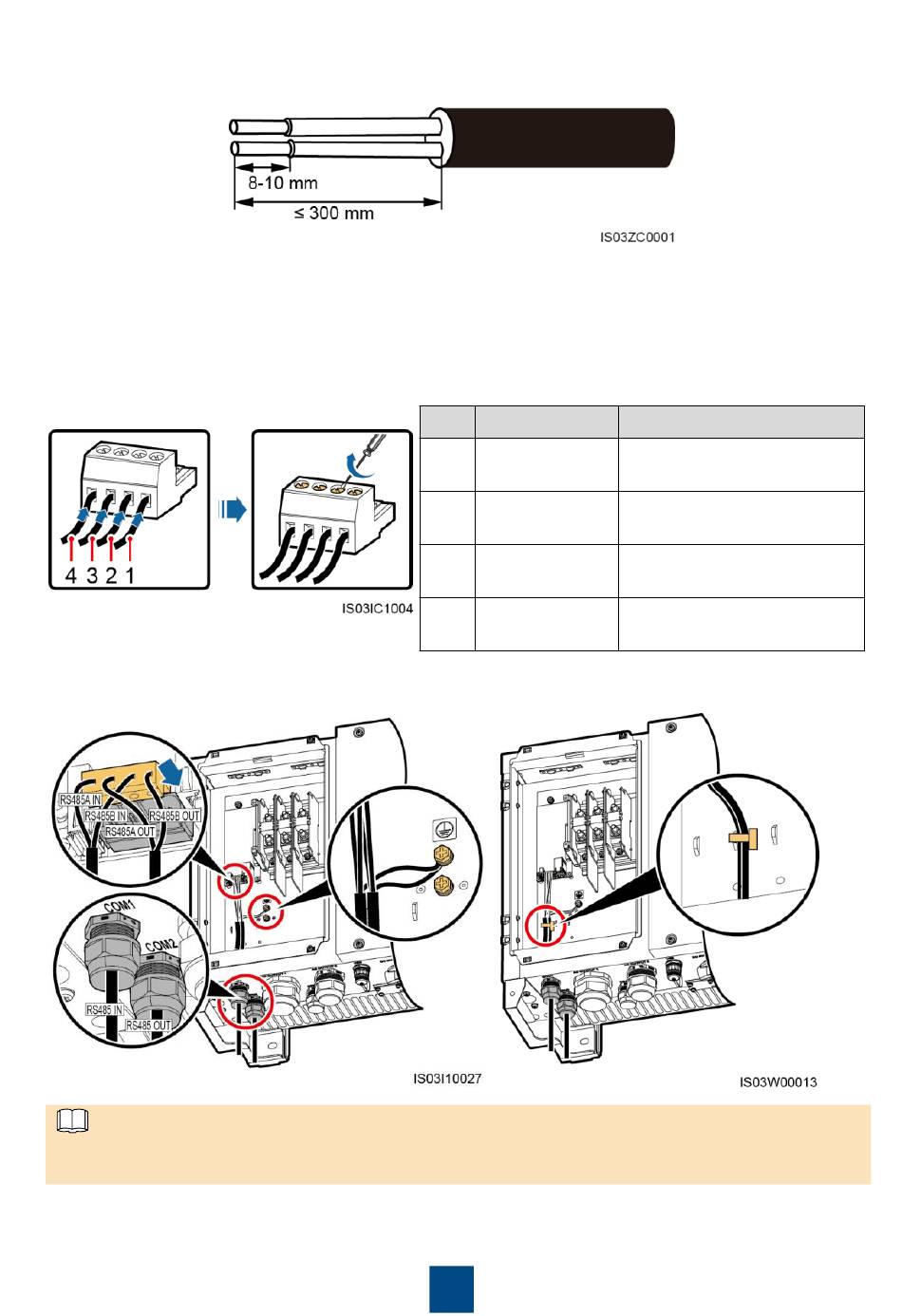

1. Verwijder een passende lengte van de mantel en de kerndraadisolatielaag van de
communicatiekabel met een draadstripper.
2. Verwijder de afsluitdoppen van de connectoren COM1 en COM2 aan de onderzijde van de
SUN2000 en verwijder de pluggen uit de doppen.
3. Leid de communicatiekabels door de borgdoppen en vervolgens door connector COM1 (RS485
IN) en COM2 (RS485 OUT) aan de onderkant van de SUN2000.
4. Verwijder de aansluitvoet van het aansluitblok en sluit de communicatiekabels aan op de
aansluitvoet.
5. Breng de aansluitsokkel aan op het aansluitblok
en sluit de afschermlaag aan op het massapunt.
OPMERKING
Wanneer u de afgeschermde kabels aansluit, moet u kiezen of u de OT-aansluiting wilt krimpen op
basis van de lokale vereisten.
7. Gebruik een momentsleutel met een open einde van 33 mm om de borgdop vast te zetten met een
aanhaalmoment van 7,5 N· m en sluit de waterdichte connector af.
Nr.
Poortdefinitie
1
RS485A IN
2
RS485A OUT
3
RS485B IN
4
RS485B OUT
6. Zet de communicatiekabels vast.
12
Beschrijving
RS485A, RS485 differentieel
signaal +
RS485A, RS485 differentieel
signaal +
RS485B, RS485 differentieel
signaal -
RS485B, RS485 differentieel
signaal -
