Zorg ervoor dat de PV-module-uitgang goed is geaard.
•
Voordat u de positieve en negatieve aansluitingen respectievelijk in de positieve en negatieve
DC-ingangsaansluitingen van de SUN2000 steekt, controleert u met behulp van een multimeter
of de DC-spanning niet hoger is dan 1100 V DC en of de kabels correct zijn aangesloten.
Anders raakt de SUN2000 beschadigd.
1. Gebruik de positieve en negatieve metalen contacten en DC-aansluitingen die zijn meegeleverd met
de SUN2000. Het gebruik van andere modellen positieve en negatieve metalen contacten en DC-
aansluitingen kan ernstige gevolgen hebben. Deze veroorzaakte apparaatschade wordt niet gedekt
door enige garantie of serviceovereenkomst.
2. De metalen contacten die bij de DC-aansluitingen zijn geleverd, zijn ofwel koudgevormde contacten of
gestanste contacten. Krimp de metalen koudgevormde contacten met behulp van krimptang
UTXTC0005 (Amphenol, aanbevolen) of H4TC0001 (Amphenol). Krimp de metalen gestanste
contacten met behulp van krimptang H4TC0003 (Amphenol, aanbevolen) of H4TC0002 (Amphenol).
Gebruik krimptangen die bij de metalen contacten passen.
3. Breng voordat u de DC-ingangskabels aansluit labels aan op de kabelpolen om ervoor te zorgen
dat de kabels juist worden aangesloten. Als de kabels verkeerd worden aangesloten, kan de
SUN2000 beschadigd raken.
4. Steek de gekrimpte metalen contacten van de positieve en negatieve kabels in de positieve en
negatieve aansluitingen. Trek vervolgens de gelijkstroomkabels terug om te controleren of ze
goed zijn aangesloten.
5. Sluit de positieve en negatieve connectoren aan op de betreffende positieve en negatieve DC-
ingangsaansluitingen. Trek vervolgens de gelijkstroomkabels terug om te controleren of ze goed
zijn aangesloten.
6. Als de DC-ingangskabel omgekeerd is aangesloten, de DC-schakelaars en positieve en
negatieve connectoren direct gebruiken. Anders raakt de SUN2000 beschadigd. De
veroorzaakte schade aan de apparatuur valt buiten de garantie. Wacht tot de zonnestraling 's
nachts afneemt en de PV-reeksstroom lager wordt dan 0,5 A. Schakel dan de twee DC-
schakelaars uit, verwijder de positieve en negatieve connectoren en corrigeer de polariteit van
de DC-ingangskabel.

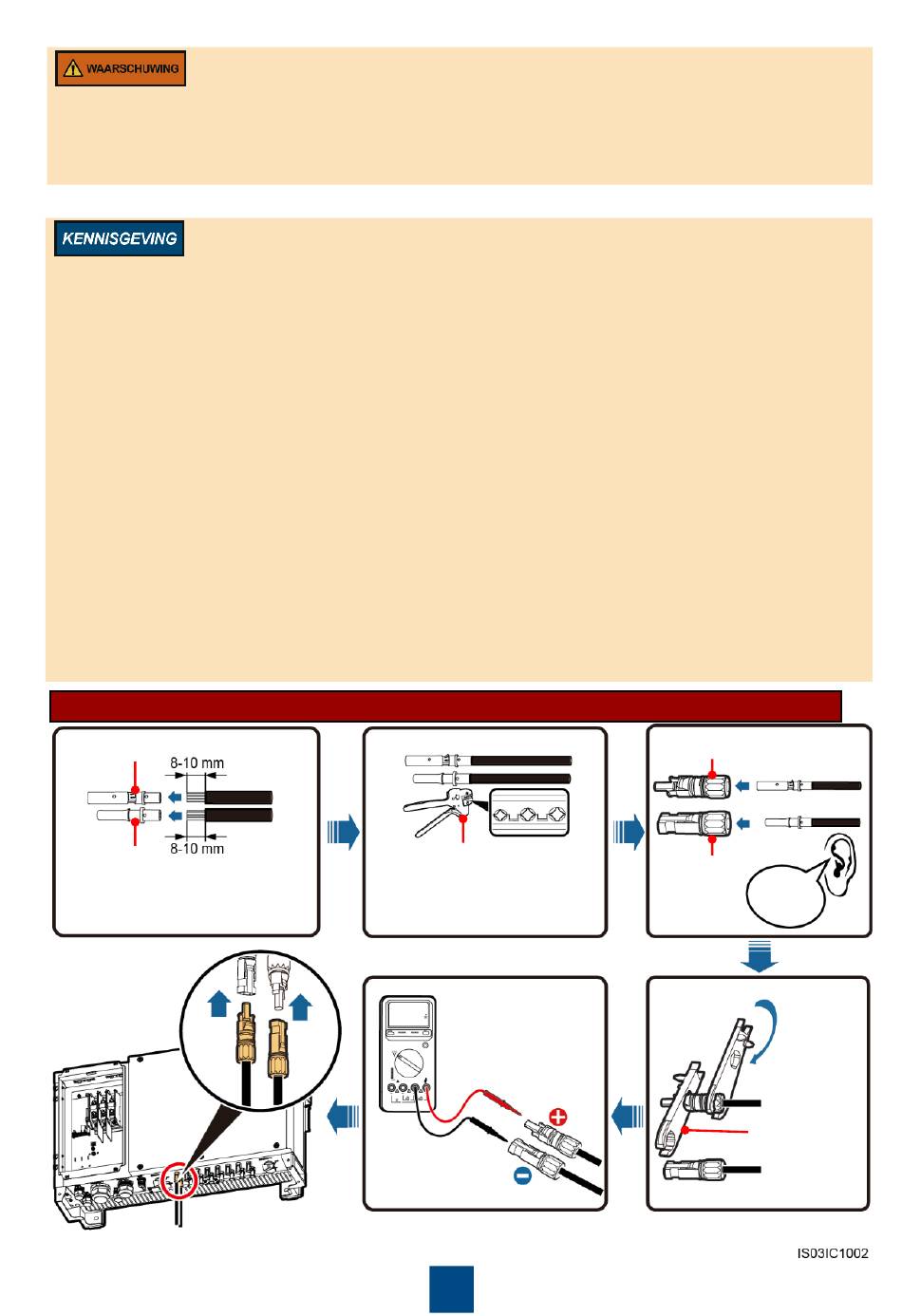

Een DC-ingangskabel installeren (met gebruik van koudgevormde contacten)
Positief metalen contact
Negatief metalen contact
Aanbevolen: PV-kabel
(PV1-F) met een diameter
2
van 4 mm
.
UTXTC0005 (Amphenol)
Zorg ervoor dat de kabel
na het krimpen niet kan
worden verwijderd.
Zorg dat de kabels
correct zijn
aangesloten en dat
de spanning niet
hoger is dan 1100 V
DC
10
Positieve aansluiting
Negatieve
aansluiting
Klik
Zorg
ervoor
dat de
zelfborgende
moer is
vastgezet.
H4TW0001
(Amphenol)
