Overzicht
Compacte armatuur MBVEF
Regelaar SKP 70

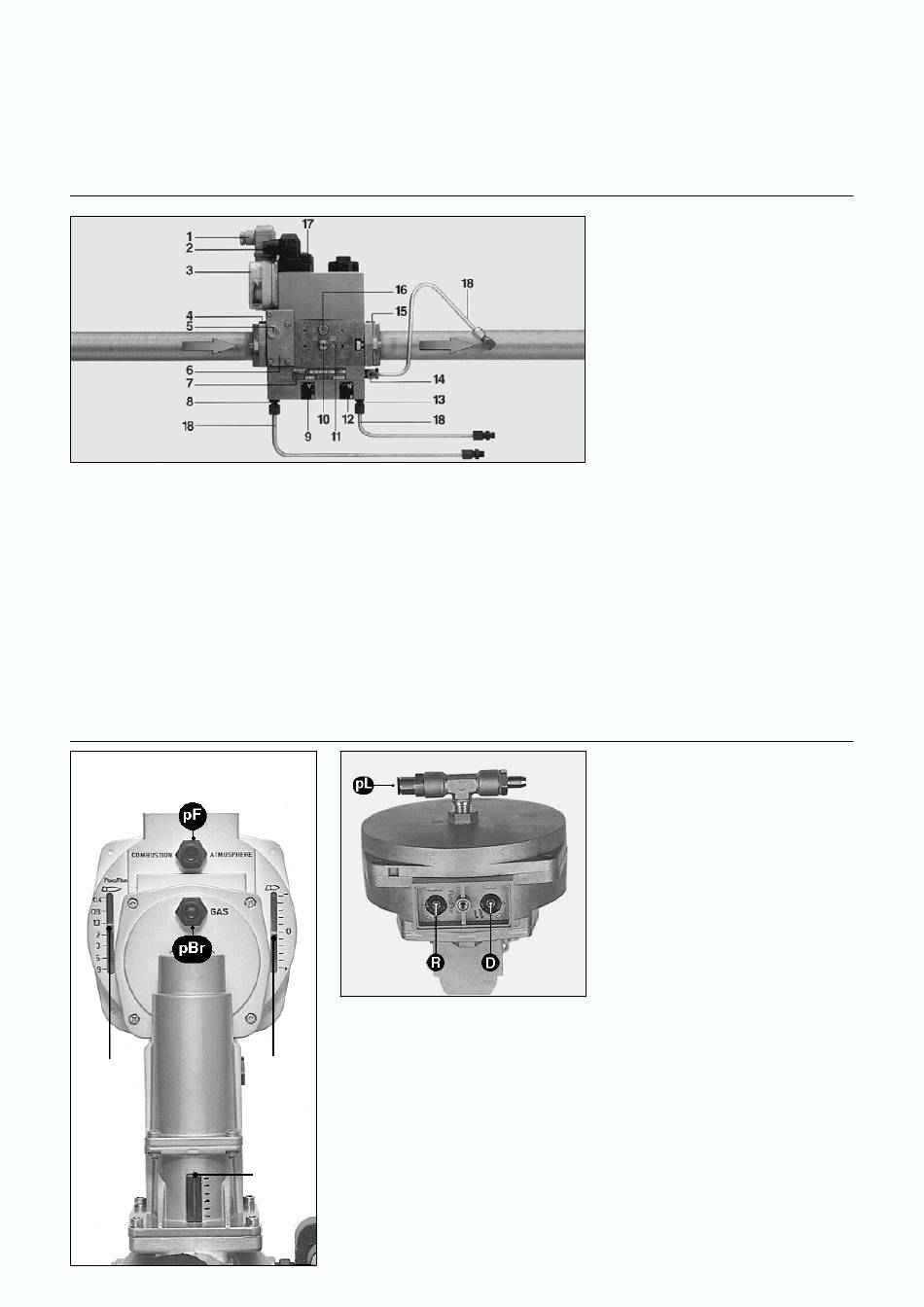

De gas-compact-armatuur MBVEF
omvat een filter, gas /
luchtmengregelaar, ventielen en
pressostaat.
Fijne filter met maasgrootte 0,8 mm
–
pressostaat GWA2
–
servo-drukregeleenheid met
–
instelbare verhouding V, correctie
van het nulpunt N en aansluiting
van de verbrandingskamer
elektromagnetische ventielen V1,
–
V2 snelsluitend, snelopenend.
Ingangsdruk pe : 20-100 mbar
Spanning, frequentie: 230V, 50-60Hz.
Instelling
van de
verhouding R
Aanduiding van
de opening van
het gasventiel
De SKP-regelaar gecombineerd
met een VGG/F-ventiel zorgt voor
een constante verhouding tussen
Instelling van
gas- en luchtdebiet met een
de D-waarde
instelbare verhouding V, een
correctie van het nulpunt N en
drukaansluiting van de
verbrandingskamer.
Spanning, frequentie: 230 V/ 50-60Hz
9902 / 13 005 097B
1 Elektrische aansluiting van de
gaspressostaat (DIN 43650)
2 Elektrische aansluiting van de
elektomagnetische ventielen (DIN 43650)
3
Gaspressostaat
4
Invoerflens
5 Drukmeetnippel R 1/8, voor de
filter (aan beide kanten)
6
Filter (onder deksel)
7
Kenplaatje
8
Aansluiting van de
luchtdrukleiding pL, R 1/8
9
Instelschroef voor de verhouding V
10
Drukmeetnippel pe, voor ventiel 1,
aan beide kanten
11
Gasmeetdruknippel M4 naar ventiel 2
12
Instelschroef nulinstelling N
13
Aansluiting van de drukleiding van
de verbrandingskamer pF, R 1/8
14
Aansluiting van de
gasdrukleiding pG, R 1/8
15
Uitgangsflens
16
Drukmeetnippel pa naar ventiel 1,
aan beide kanten
17
Werkingsaanduiding ventielen V1, V2
18
Impulsleidingen
pBr (pG)= Impulsleiding gas
pF = Impulsleiding verbrandingskamer
pL = Impulsleiding Lucht
D = Instelschroef (Luchtoverschot)
R = Instelschroef (Verhouding
Gas/Lucht)
