Montage
Testen / Instelling

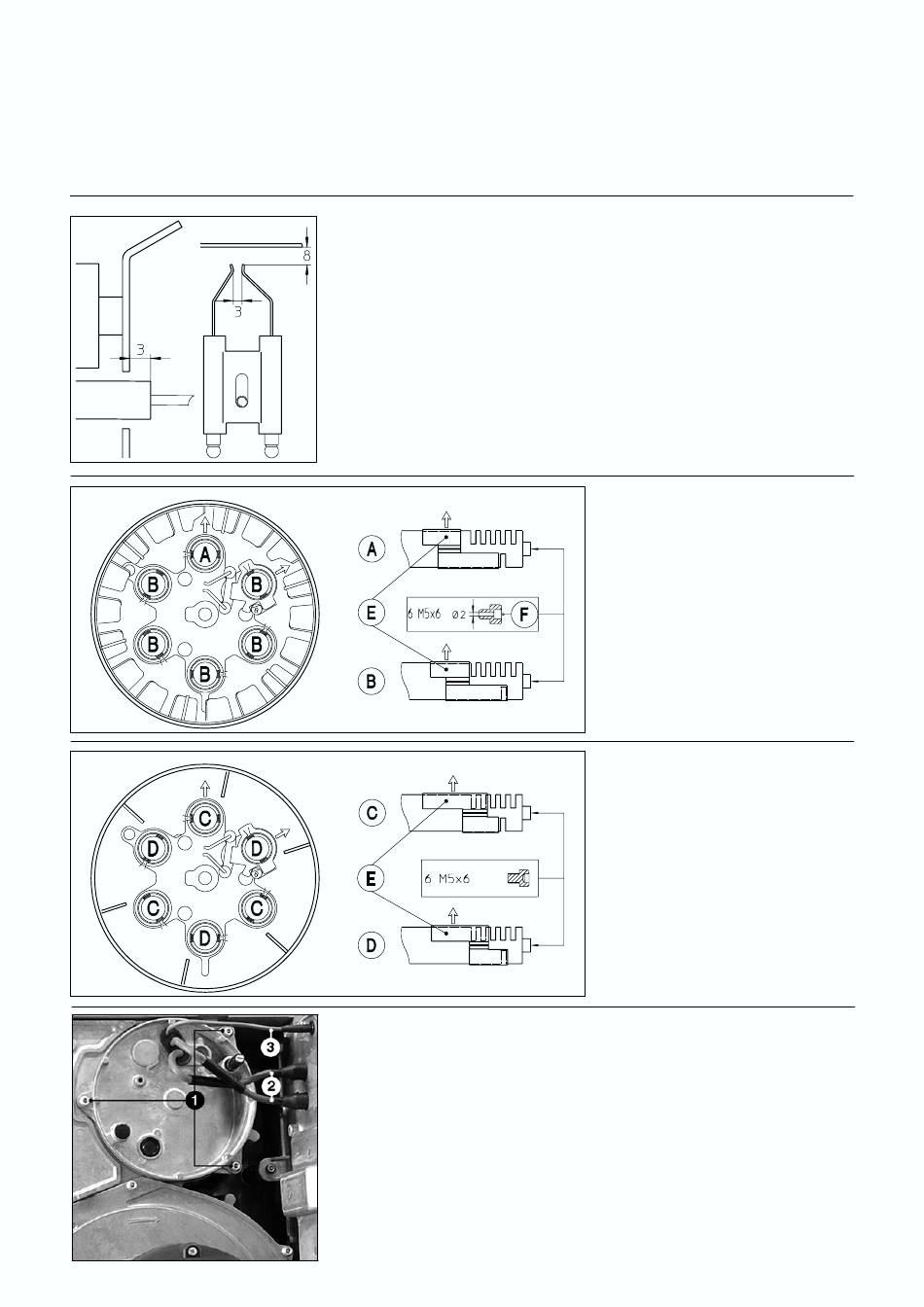

Menginrichting voor aardgas / LPG
Controle van de menginrichting
• Controleer de afstelling van de
ontstekingselektroden en de schijf
en regel die af.
Aardgas
LPG
Montage van de menginrichting
• Draai de drie imbusschroeven 1 van
het deksel van de menginrichting los,
en neem het deksel af.
• Controleer de O-ring van het
gasaansluitstuk
• Monteer de menginrichting en draai ze
vast met de schroeven aan de zijkant
(contra-moer M10 en inbusschroeven)
• Monteer de verlengstang die van 0 tot
40 gegradueerd is (los in het pak
bijgevoegd) voor de bediening van de
schijf.
• Duw de verlengstang in de stalen dop
tot hij niet verder kan.
9902 / 13 005 097B
Instelling van de gasmondstukken
voor de werking
Op het gasmondstuk dat met A is
aangeduid, moet de schijfdop E vijf
naar buiten gerichte en één naar
binnen gerichte sleuven open houden.
Bevestig de schijf met de 6
doorboorde M5x6-bouten F.
Op de gasmondstukken die met B
zijn aangeduid moeten de
schijfdoppen E vijf naar buiten en 0
naar binnen gerichte sleuven open
houden.
Aanbevolen instelling
Op de gasmondstukken die met C
aangeduid zijn, moet de schijfdop E
drie naar buiten gerichte sleuven en 1
naar binnen gerichte sleuf open
houden.
Bevestig de schijf met 6
ondoorboorde M5x6-bouten.
Op de gasmondstukken die met D
zijn aangeduid, moeten de
schijfdoppen E drie naar buiten
gerichte en 0 naar binnen gerichte
sleuven open houden.
• Leid de ontstekingskabel 2 en de
ionisatiekabel 3 door de opening
en druk de kabelkous erin.
• Het deksel vastschroeven. De
ontstekingskabel 2 en
ionisatiekabel 3 aansluiten.
14
