SIPOS SEVEN: PROFITRON, HiMod
Storing ext� spanning
Over- of onderspanningsgrenzen zijn over-
schreden of spanningsuitval.
Onderhoud
Een van de ingestelde onderhoudsgrenzen
is overschreden, pagina 86.
Loopindicatie DICHT
Aandrijving loopt in DICHT-richting.
Loopindicatie OPEN
Aandrijving loopt in OPEN-richting.
Loopindicatie OPEN/DICHT
Aandrijving loopt in OPEN of DICHT-richting.
Knipperend lampje + eindpositie DICHT
De aandrijving loopt in richting DICHT; de
melding wisselt tussen 'high' en 'low' om de
2 sec. Als de eindpositie DICHT is bereikt,
wordt de melding op 'actief' gezet.
Zie ook de afb. hiernaast.
Knipperend lampje + eindpositie OPEN
De aandrijving loopt in richting OPEN; de
melding wisselt tussen 'high' en 'low' om de
2 sec. Als de eindpositie OPEN is bereikt,
wordt de melding op 'actief' gezet.
'Trajecteinde OPEN' of 'Trajecteinde DICHT'
– Trajectafhankelijk: de melding wordt inge-
steld als de positie 0% of 100% is bereikt.
– Koppelafh.: de melding wordt ingesteld
als binnen het betreffende eindpositiebe-
reik het ingestelde koppel wordt bereikt.
8�3�10 Regeltechniek – analoge output AO1
De analoge output meldt analoog:
■
de positie van de actuator,
of
■
bij geactiveerde procesregelaar de actuele
proceswaarde (leidt het signaal van de sensor
verder).
Actuele proces-/positiewaarde
Actuele proces-/positiewaarde
Actuele proceswaarde
Actuele positiewaarde
Actuele proceswaarde
De actuele proceswaarde wordt via de analoge output afgegeven.
Instelbaar alleen bij procesregelaar.
Actuele positiewaarde
Actuele positiewaarde wordt via de analoge output afgegeven.
Y070.302/NL
8 Parameters en mogelijke parameterwaarden
8�3 Parameters voor de regeltechniek

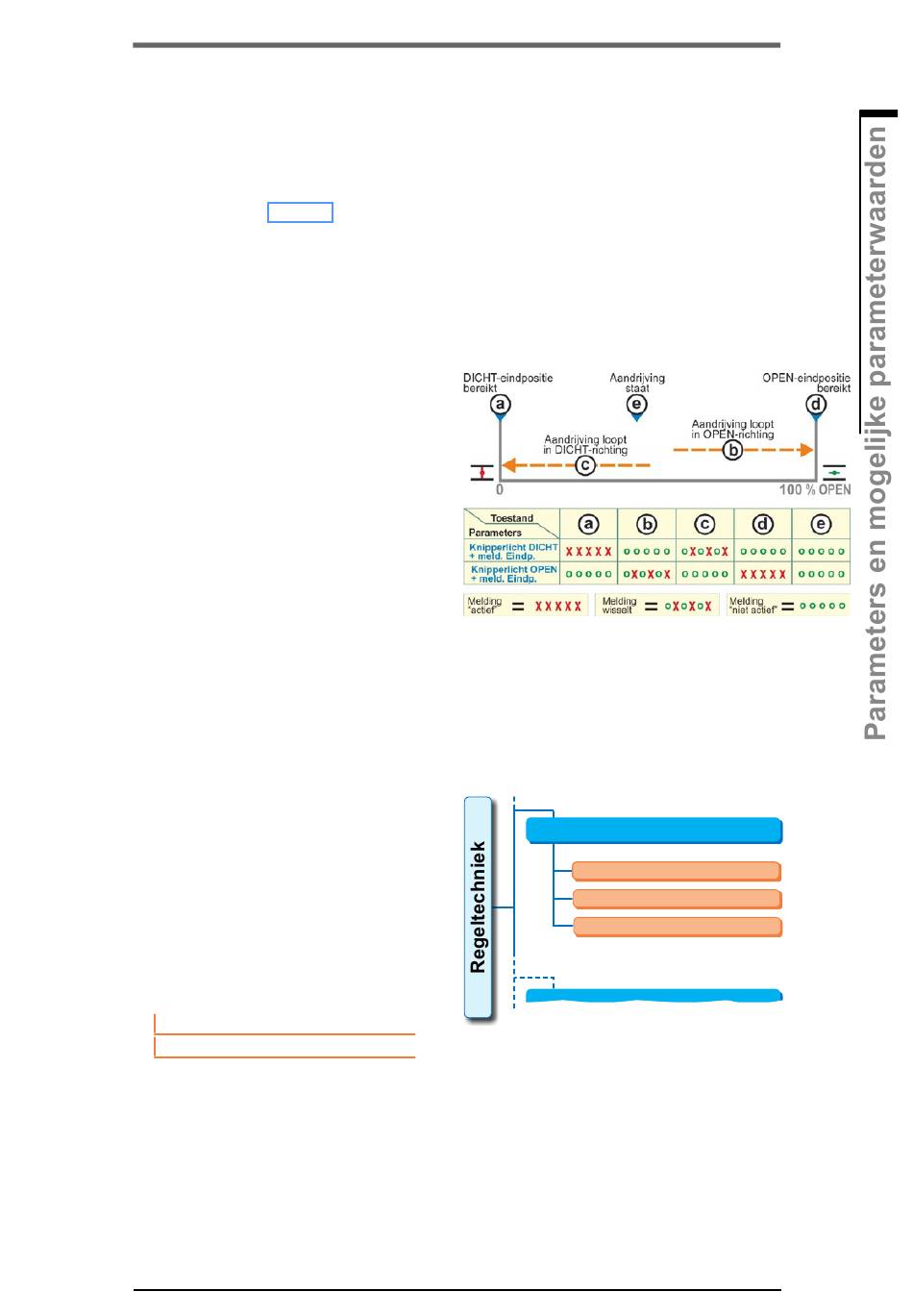

Afb�: parameter knipperend lampje
DICHT/OPEN + melding eindpositie
Analoge output AO1
Actuele proces-/positiewaarde
Bereik
Curve
Veldbus
Afb�: menu parameters
"analoge output AO1"
8
Pagina 73
