7 Inbedrijfstelling
7.2 Hulpoverbrenging
7
Bedieningsvolgorde parameterwaarden voor hulpoverbrenging wijzigen
De hier beschreven bedieningsvolgorde is
hetzelfde bij alle parameters voor een hulpo-
verbrenging en is de voortzetting van de vorige
bedieningsvolgorde (6b); op het display is nu het
menu hulpoverbrenging te zien en bij 'overbren-
gingstype' is 'gebruikersdefinitie' geselecteerd.
7. Parameters selecteren; Drive Controller draai-
en (11) en markering op de parameter zetten.
De runner (afb. 2, pos. 1) verandert van posi-
tie op de schuifbalk (2) in overeenstemming
met de positie van de selectiemarkering in
het menu.
8. Selectie bevestigen; Drive Controller indruk-
ken (12).
Het instelmenu verschijnt.
9. Parameterwaarde wijzigen:
– Drive Controller indrukken (het cijfer
knippert).
– Drivecontroller draaien tot het gewenste
nummer wordt weergegeven.
– Drivecontroller indrukken; het geselec-
teerde cijfer wordt overgenomen.
Zie ook "Wijzigen van waarden/eigenschap-
pen van een parameter" op pagina 24.
7�2�2 Parameters en hun waarden in het menu ʻhulpoverbrenging'
De in het menu 'hulpoverbrenging' te parametreren waarden hebben betrekking op de eigenschap-
pen van de hulpoverbrenging en zijn op het typeplaatje van de overbrenging te vinden.
Reductieverhouding (bij draai- en zwenkoverbrenging)
Spilspoed (bij lineaire eenheid)
Reductieverhouding
De reductieverhouding is de verhouding van
de toerentallen tussen de overbrengingsinput
en overbrengingsoutput.
Instelbereik bij
■
Draaioverbrenging (reductieverhouding): 1,0 tot 100
■
Zwenkoverbrenging (reductieverhouding): 1 tot 10.000
■
Lineaire eenheid (spilspoed [mm]): 1,0 tot 100
Factor output-/inputkoppel (bij draai- en zwenkoverbrenging)
Factor input-/outputkracht (bij lineaire eenheid)
Factor out/-/inputkoppel
Met de factor outputkoppel tot inputkoppel
wordt aangegeven hoeveel het koppel of de
kracht van de overbrengingsoutput groter is
vergeleken met het koppel of kracht op de
overbrengingsinput.
Instelbereik bij
■
Draaioverbrenging (factor output-/inputkoppel): 0,1 tot 500
■
Zwenkoverbrenging (factor output-/inputkoppel): 1,0 tot 5.000
■
Lineaire eenheid (factor inputkoppel [Nm] / outputkracht [kN]): 1,0 tot 100
Pagina 38
SIPOS SEVEN: PROFITRON, HiMod
Hoofdmenu
Parameters
Hulpoverbrenging
Afb� 1: navigeren naar met menu
"hulp-overbrenging"

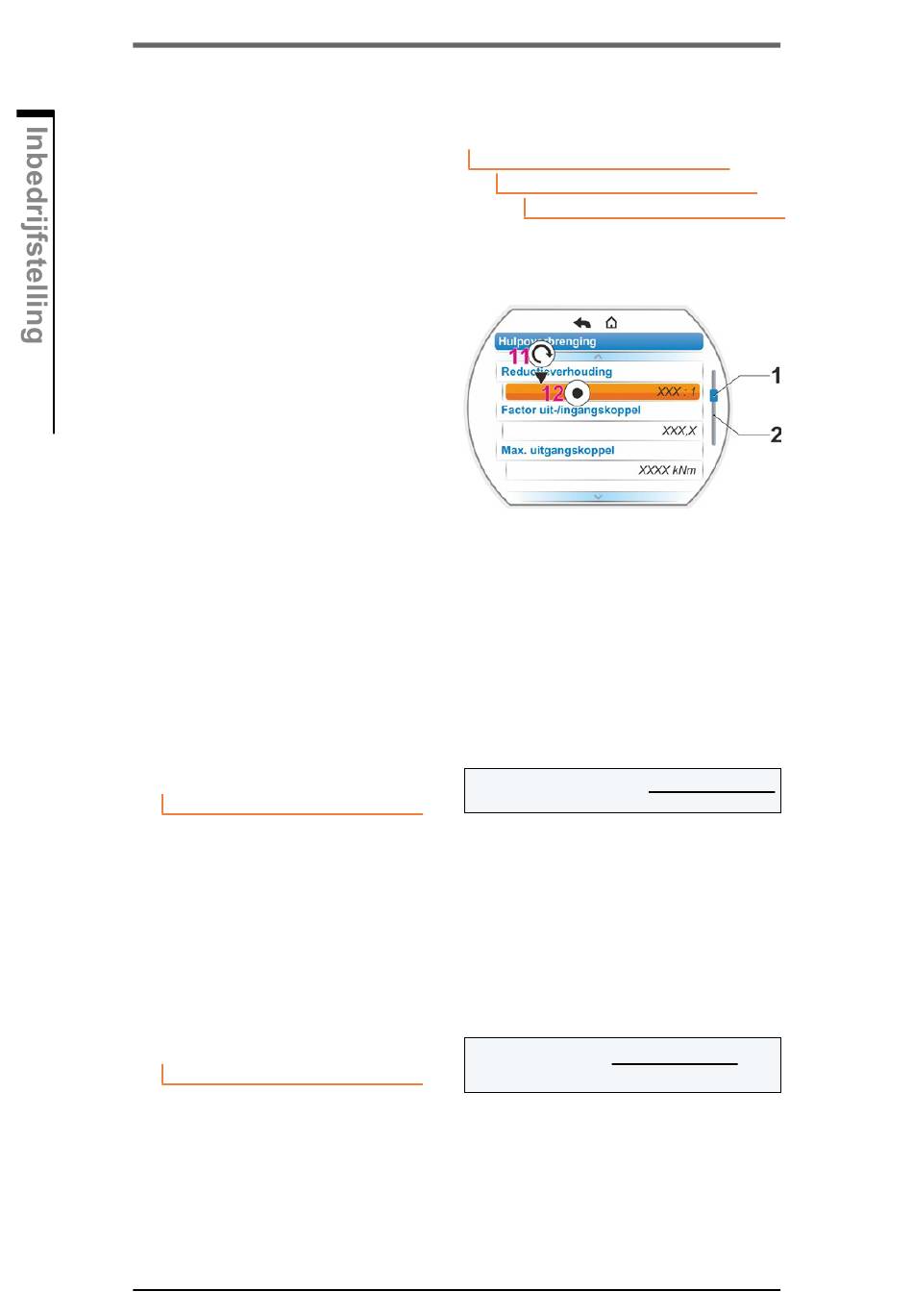

Afb� 2: parameters in menu
"hulpoverbrenging"
i
(reductieverhouding)
1,0 – 100
Formule: reductieverhouding
f
(factor)
0,1 – 500
Formule: factor outputkoppel t�o�v� input-
koppel bij draai-zwenkoverbrenging
Gebruiksaanwijzing
n
=
(input overbrenging)
n
(output overbrenging)
M
=
(output overbrenging)
M
(input overbrenging)
Y070.302/NL
