Montage

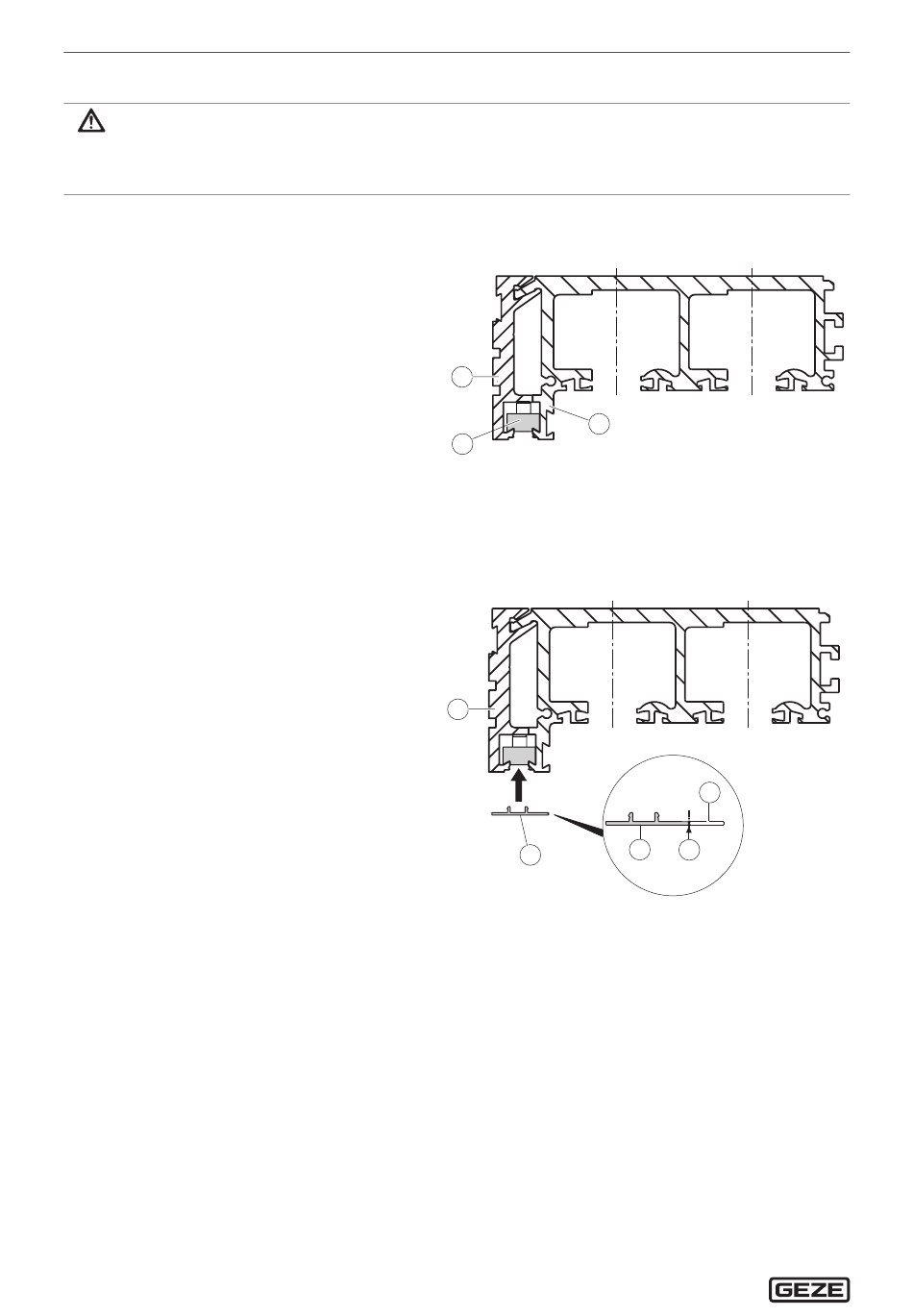

Looprail met klemlijsten opspannen
WAARSCHUWING!
Gevaar voor letsel!
Niet geborgde componenten kunnen bij belasting eraf vallen.
Eindstuk met zijplaat demonteren.
X
De looprail (3) wordt boven klemlijsten (2) met het opnameprofiel (1) opgespannen, zodat de looprail (3) torsie-
vast gefixeerd wordt:
7 klemlijsten (2) tussen opnameprofiel (1) en
X
looprail (3) schuiven.
Stijl-/schoot-uitvoering:
Binnenste 5 klemlijsten (2) ter hoogte van
X
de binnenste stijl en de overige daartussen
positioneren.
Muur- en plafondinstallatie:
Eindstuk met zijplaat monteren (zie voor-
X
montagehandleiding).
Steeds een klemlijst (2) buiten op het
X
opnameprofiel/de looprail als volgt positio-
neren:
à Links op de overgang eindstuk naar
looprail,
à rechts met overeenkomstige afstand van
het loopraileinde.
Afdekking monteren
Afdekking (2) op het scheidingspunt (3) van
X
het reststuk (4) scheiden.
Reststuk verwijderen.
X
Afdekking (2) indien nodig in opnameprofiel
X
(1) schuiven.
10
1
3
2
1
2
Slimdrive SLT Productserie
4
2
3
