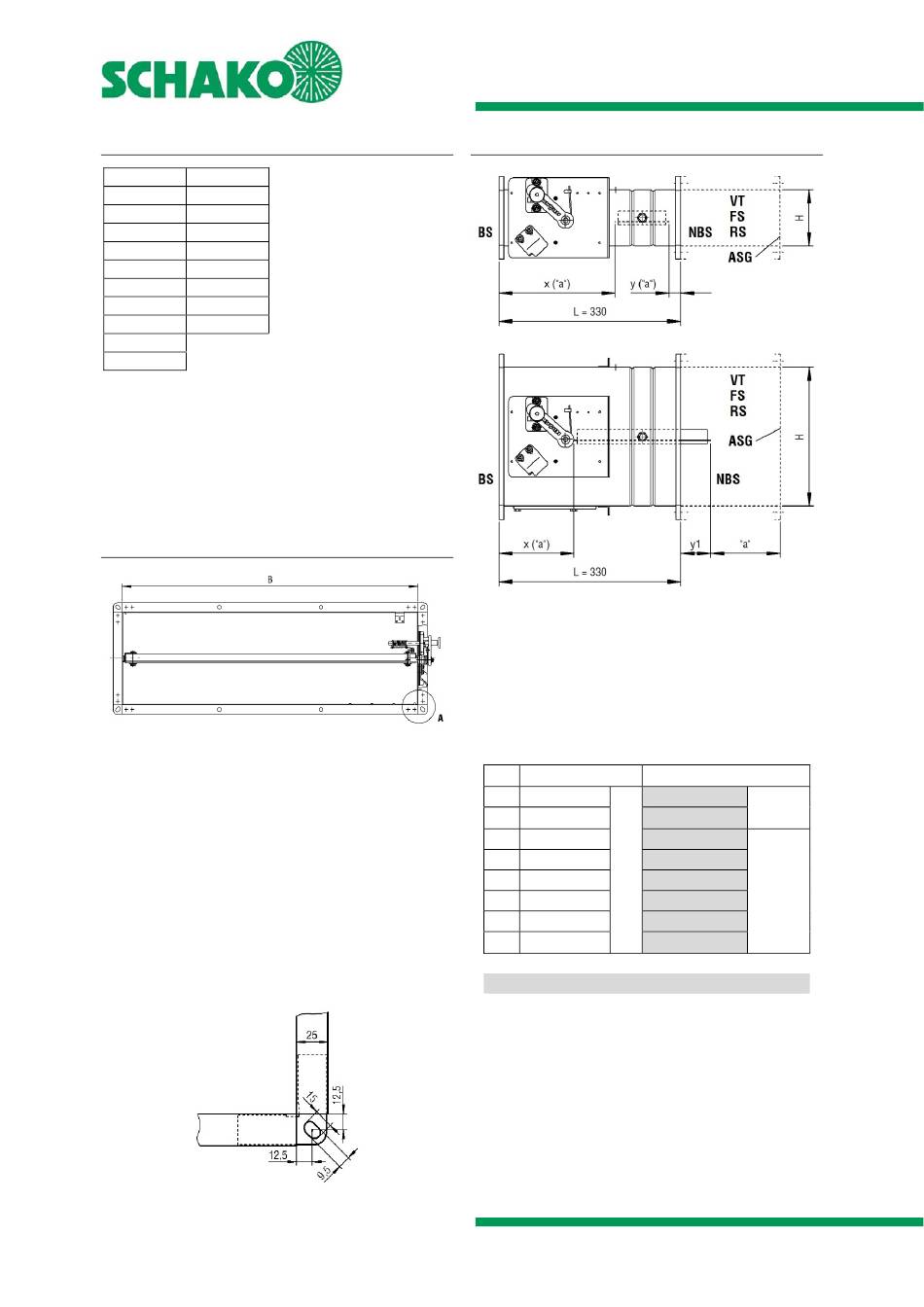

Leverbare afmetingen [mm]
Breedte (B)
Hoogte (H)
100
100
150
125
200
150
250
160
300
175
400
200
500
225
600
250
700
800
Tabel 1: leverbare afmetingen
Lengte behuizing L = 330 mm.
Alle breedte- en hoogteafmetingen combineerbaar.
Activeringsinstallatie steeds op H-zijde
Revisieopening altijd op B-zijde (onderaan)
Tussenafmetingen op aanvraag
Frameboringen
Afbeelding 2: frameboringen
De brandwerende klep van het type BSK-EN wordt geleverd
met aan de voorkant aangebrachte slobgaten in de hoek voor
schroeven M8. De aansluitflenzen van de B-zijden zijn vanaf
breedte b ≥ 200 mm van extra bevestigingsgaten voorzien
(positie in het midden bij b ≥ 200 mm tot B < 600 en op een
derde bij breedte ≥ 600 mm).
Aan de niet-bedieningszijde moeten voor de inbouw bevesti-
gingsmiddelen (bijv. schroeven, indrukmoeren enz.) voor de
montage van leidingonderdelen worden voorzien en aange-
bracht. Als alternatief kunnen verlengonderdelen (door de in-
stallateur of als toebehoren bijv. SCHAKO type VT) worden ge-
monteerd.
Detail A
Afbeelding 3: detail A - hoeksteun
Constructiewijzigingen voorbehouden.
Terugname niet mogelijk!
Brandwerende klep BKP-EN
Technische documentatie
Uitvoeringen en afmetingen
Klepbladoversteek
Afbeelding 4: klepbladoversteek
"a"=50 mm: minimale afstand tussen de voorkant van het ge-
opende klepblad en het afsluitende beveiligingsrooster (ASG),
flexibele aftakking (FS) resp. buisaansluitingsaftakking (RS).
SCHAKO
ASG/VT/FS/RS:
flensgaten
BKP-EN
H
Bedieningszijde (BS)
210
100
198
125
185
150
180
160
x
173
175
160
200
148
225
135
250
* Verlengstuk (VT) nodig
Tabel 2: klepbladoversteek
Staat: 2020-09-01 | Pagina 5
geschikt
voor
Niet-bedieningszijde (NBS)
20 *
y
8 *
5 *
10 *
18 *
y1
30 *
43 *
55 *
