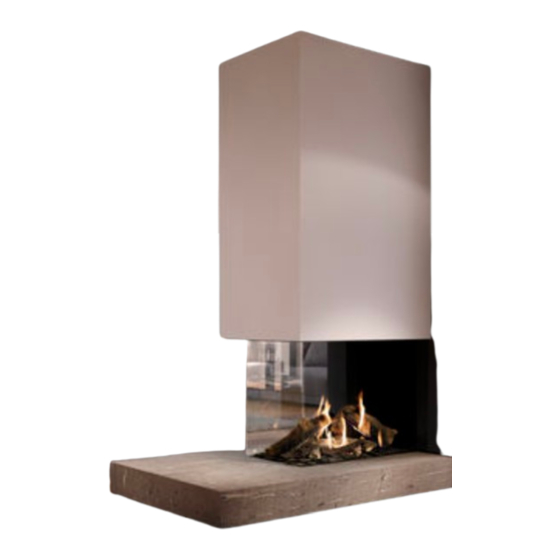

Dru Maestro 75XTU RCH Installatiehandleiding
Verberg thumbnails
Zie ook voor Maestro 75XTU RCH:
- Installatiehandleiding (60 pagina's) ,
- Installatiehandleiding (60 pagina's)
Gerelateerde Handleidingen voor Dru Maestro 75XTU RCH
Samenvatting van Inhoud voor Dru Maestro 75XTU RCH
- Pagina 1 Maestro 75XTU RCH G20/G25/G25.3 (Aardgas) Installatiehandleiding Bewaar dit document zorgvuldig...
-
Pagina 2: Inhoudsopgave
4. Uitpakken 5. Installatie 5.1 Gassoort 5.1.1 Ombouwen gassoort 5.2 Gasaansluiting 5.3 Elektrische aansluiting 5.3.1 Aansluiting schakelcontact 5.3.2 Aansluiting Dru Omnivent 5.4 Plaatsen toestel 5.5 Plaatsen van een inbouwtoestel 5.6 Plaatsen boezem 5.7 Plaatsen bedieningsluik 5.8 Concentrisch systeem 5.8.1 Algemeen 5.8.2 Opbouw concentrisch systeem... -
Pagina 3: Inleiding
Na oplevering dienen de handleidingen aan de gebruiker te worden overhandigd. 2. CE-verklaring Door bedrijfsinterne maatregelen is gewaarborgd dat door DRU geproduceerde toestellen aan de essentiële eisen en richtlijnen van de verordening betreffende gasverbrandingstoestellen en de daarbij toegepaste normen voldoen. Deze verklaring verliest haar geldigheid als zonder schriftelijke toestemming van DRU wijzigingen aan het toestel worden aangebracht. -
Pagina 4: Veiligheid
Plaats hittebestendige elektrische aansluitingen vrij van het toestel en zo laag mogelijk in de boezem. Dit in verband met de temperatuurontwikkeling in de boezem. Ø Gebruik uitsluitend het door DRU geleverde verbrandingsgasafvoer-/verbrandingsluchttoevoersysteem. Ø Bij installatie van een vrijstaand toestel: plaats het toestel op de minimaal aangegeven afstand vanaf de achterwand zoals verderop in de tekst aangegeven. -
Pagina 5: Principe Ontsteekcyclus
IN S T A LLA TIE H A N DLE ID IN G 3.4 Principe ontsteekcyclus Hieronder wordt beknopt beschreven hoe dit toestel wordt ontstoken. Het toestel staat uit en wordt ingeschakeld met behulp van de afstandsbediening. De ontvanger in het toestel krijgt van de afstandsbediening het signaal om het ontsteekproces te starten. -
Pagina 6: Installatie
!Let op 5.1.1 Ombouwen gassoort Neem voor het ombouwen van dit toestel naar een andere gassoort contact op met de serviceafdeling van DRU en vraag naar de mogelijkheden. Het ombouwen dient verricht te worden door een erkende gas-installateur. 5.2 Gasaansluiting In de gasleiding dient een gaskraan geplaatst te worden conform de geldende voorschriften. -
Pagina 7: Plaatsen Toestel
Inbouwtoestellen moeten geplaatst worden met het DRU-bedieningsluik. Dit is noodzakelijk om een duurzame, !Let op veilige en goede werking te waarborgen. Het DRU-bedieningsluik is los te verkrijgen. Uitzonderingen zijn: Toestellen met een meegeleverde DRU-afschermkast. De DRU-afschermkast is bestemd voor installatie met een ®... -
Pagina 8: Plaatsen Bedieningsluik
In het bedieningsluik wordt een aantal componenten geplaatst zoals het typeplaatje, het gasregelblok en, indien ® van toepassing, de componenten behorende bij het DRU Powervent-systeem Ga als volgt te werk bij het plaatsen van het bedieningsluik; zie Bijlage 3, Afb. 3 voor details: Ø... -
Pagina 9: Concentrisch Systeem
!Let op • Gebruik uitsluitend het door DRU geleverde concentrische systeem. Dit systeem is samen met het toestel gekeurd. DRU kan de goede en veilige werking van andere systemen niet garanderen en accepteert hiervoor geen verantwoordelijkheid, of aansprakelijkheid. • Gebruik voor het aansluiten op een schoorsteenkanaal een aansluitset, deze is leverbaar door DRU. -
Pagina 10: Opbouw Concentrisch Systeem
I N S T A LLA T I E H A N D L E I D I N G 5.8.2 Opbouw concentrisch systeem Afhankelijk van de configuratie van het concentrisch systeem moet het toestel verder afgesteld worden met eventueel een restrictieschuif en/of luchtinlaatgeleider. Zie de Tabellen 4 en 6 voor het bepalen voor de juiste afstelling en paragraaf 'Afstellen toestel' voor de werkwijze. -
Pagina 11: Aansluiting Bestaand Schoorsteenkanaal (C91)
150/100 kan verticaal worden aangesloten op een bestaand schoorsteenkanaal. Bij aansluiting op een bestaand schoorsteenkanaal gelden de volgende eisen: • Alleen toegestaan met gebruik van de speciale DRU schoorsteenaansluitset. Het installatievoorschrift wordt meegeleverd. • De inwendige afmeting moet minimaal 150 x 150 mm zijn. -
Pagina 12: Aanvullende Instructies
I N S T A LLA T I E H A N D L E I D I N G 5.10 Aanvullende instructies !Tip • Voor dit toestel zijn verlengpoten verkrijgbaar. • De kachel is voorzien van handvatten, hiermee is het toestel te verplaatsen. Ø... -
Pagina 13: Ruiten
IN S T A LLA TIE H A N DLE ID IN G 5.12 Ruiten Na het plaatsen van de houtset (zie paragraaf 5.14) kunnen de ruiten geplaatst worden: • Voorkom beschadiging bij het verwijderen en plaatsen van de ruiten. !Let op •... -
Pagina 14: Afstellen Toestel
I N S T A LLA T I E H A N D L E I D I N G 5.13 Afstellen toestel Het toestel dient zo afgesteld te worden dat het goed functioneert in combinatie met het concentrisch systeem. Daartoe wordt eventueel een restrictieschuif geplaatst en/of wordt de luchtinlaatgeleider geplaats of verwijderd. -
Pagina 15: Plaatsen Houtset
IN S T A LLA TIE H A N DLE ID IN G 5.14 Plaatsen houtset Het toestel wordt geleverd met een houtset. In de afbeeldingen is de kleur niet altijd correct weergegeven. !Let op !Let op Neem de onderstaande instructies in acht ter voorkoming van onveilige situaties: •... -
Pagina 16: Aansturing/Bediening
IN S TA LLA TIE H A N DL E I DIN G 6. Aansturing/bediening Het toestel wordt geleverd met een draadloze zwarte afstandsbediening voor de gebruiker (zie Bijlage 3, afb. 35 (B)). Optioneel is een oranje afstandsbediening leverbaar voor de installateur (zie Bijlage 3, afb. 35 (O). Het regelen van de vlamhoogte, het ontsteken en het uitschakelen, gebeurt met behulp van de zwarte afstandsbediening die de ontvanger aanstuurt. -
Pagina 17: Draadloos
6.2.2.2 Aansturing via applicatie Ook bij het bedienen van het toestel via een tablet met de DRU Control App (iOS of Android), is een communicatiemodule noodzakelijk. Deze kan bij DRU besteld worden. Ga voor het aansturen van het toestel via de DRU Control App als volgt te werk: Ø... -
Pagina 18: Eindcontrole
I N S T A LLA T I E H A N D L E I D I N G 7. Eindcontrole Ter controle van een goede en veilige werking van het toestel dienen onderstaande controles vóór ingebruikname te worden uitgevoerd. 7.1 Gasdichtheid Alle aansluitingen dienen gasdicht te zijn. -
Pagina 19: Hoofdbrander
IN S T A LLA TIE H A N DLE ID IN G !Tip Bij controle of de hoofdbrander blijft branden, kan het zijn dat deze toch na 15 seconden uitschakelt. Dit wordt dan veroorzaakt, doordat er geen ionisatiedetectie is omdat de ruit niet geplaatst is. Dit kan beschouwd worden als zijnde dat de hoofdbrander blijft branden. -
Pagina 20: Onderdelen
I N S T A LLA T I E H A N D L E I D I N G Ø Inspecteer het verbrandingsgasafvoersysteem. Er dient altijd een eindcontrole uitgevoerd te worden. !Let op Ø Voer de controle uit zoals beschreven in hoofdstuk 7. 8.1 Onderdelen Onderdelen die vervangen moeten worden, zijn verkrijgbaar bij de leverancier. -
Pagina 21: Bijlage 1 Storingen
IN S T A LLA TIE H A N DLE ID IN G Bijlage 1 Storingen Foutmeldingen Foutcode Probleem Mogelijke oorzaak Oplossing Communicatie verlies tussen Communicatiekabel heeft Zorg dat de connectors van ontvanger en geen contact de communicatiekabel goed branderautomaat contact maken Communicatiekabel defect Vervang communicatiekabel... - Pagina 22 I N S T A LL A T I E H A N D LE I D I N G Foutmeldingen Foutcode Probleem Mogelijke oorzaak Oplossing Ionisatiepen geblokkeerd Verwijder eventueel (Vervolg) (meet ionisatie stroom vermiculiet of chips van de wanneer > 0 en < 1,8 uA) brander.
-
Pagina 23: Bijlage 2 Tabellen
IN S T A LLA TIE H A N DLE ID IN G Bijlage 2 Tabellen Tabel 1: Meegeleverde onderdelen Onderdeel Aantal Installatiehandleiding Gebruikershandleiding Houtset Gloeimateriaal Restrictieschuif Afstandsbediening Netsnoer Bedieningsluik Reserve parkers tbv montage ruiten Keilbouten Zeskant moer M8 Sluitring M8 Knelkoppeling 15 mm x G3/8”... - Pagina 24 C11/C31/C91 Categorie 2ELL Toestelaansluiting concentisch systeem 200/130 Toepasbare concentrische systemen DRU LAS ES-I 200/130, DRU LAS ES-E 200/150/100, DRU LAS ES-I 150/100, DRU LAS AG-I 150/100, DRU PV-I 100/60 Uitvoering vlambeveiliging Gescheiden ontsteek-/ionisatiepennen Atmosfeerbeveiliging Drukvereffeningsluik Ventilatieopening boezem 200 cm Gassoort Symbool G25/G25.3*...
- Pagina 25 IN S T A LLA TIE H A N DLE ID IN G Tabel 3: Voordruk bij gebruik van G31 Land mbar NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Toelaatbaarheid en voorwaarden concentrisch systeem met geveldoorvoer Tabel 4: Voorwaarden voor afstellen van het toestel G20/G25/G25.3...
- Pagina 26 I N S T A LL A T I E H A N D LE I D I N G Tabel 5: Bepalen toelaatbaarheid concentrische systeem bij toepassing dakdoorvoer G20/G25/G25.3 Totale aantal meters Totale aantal meters verticale en/of schuine pijlengte horizontale pijplengte geen bochten...
-
Pagina 27: Bijlage 3 Afbeeldingen
IN S T A LLA TIE H A N DLE ID IN G Bijlage 3 Afbeeldingen 1156,5 38C-2471/0 Maestro 75 XTU RCH... - Pagina 28 I N S T A LLA T I E H A N D L E I D I N G V-out ≥ 200 cm2 V-in ≥ 80cm2 38C-2472 ≥230 PowerVent ≥280 <700...
- Pagina 29 IN S T A LLA TIE H A N DLE ID IN G...
- Pagina 30 I N S T A LL A T I E H A N D LE I D I N G ≥800 38C-1868 d /0...
- Pagina 31 IN S T A LLA TIE H A N DLE ID IN G 0 - 8m 1x90° 1x90° 0 - 3m 38C-744ZM 38C-744ZT 0 - 1m 1x90° 1x90° 38C-744W 38C-744ZR 38C-2477/0...
- Pagina 32 I N S T A LL A T I E H A N D LE I D I N G...
- Pagina 33 IN S T A LLA TIE H A N DLE ID IN G 38P-0503 38P-0502...
- Pagina 34 I N S T A LL A T I E H A N D LE I D I N G 38P-0759-0 38p-0022 38P-0608 38P-0609 38P-0028 /1...
- Pagina 35 IN S T A LLA TIE H A N DLE ID IN G 38P-0757-0...
- Pagina 36 I N S T A LL A T I E H A N D LE I D I N G 38P-0758-1...
- Pagina 37 IN S T A LLA TIE H A N DLE IDIN G 0 – 3 V Modbus WiFi 38C-1871 /0 Router PowerVent ® max. 80W 230VAC max. 0,5A / 250VAC / 30VDC 0 - 3V 38P-0790 /0...
- Pagina 38 I N S T A LL A T I E H A N D LE I D I N G І І І І ...
- Pagina 39 IN S T A LLA TIE H A N DLE IDIN G Min. 0 mm Min. 0 mm 38C-2311/0 38C-2321/0 Min. 12,5 mm Min. 12,5 mm Min. 60 mm Min. 60 mm Min. 100 mm Min. 100 mm...
- Pagina 40 DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
