STAP 9: VENTILATIEAANSLUITINGEN
De luchtkanalen zijn niet meegeleverd met de machine, en het is de verantwoordelijkheid van de
17
installateur om deze apart te kopen en te installeren.
Voor een correcte installatie:
• moeten de verbindingsvlakken tussen de kanalen en de machine/warmtewisselaar worden gereinigd;
• moet op de flens een pakking worden aangebracht om de infiltratie van lucht te vermijden;
• moeten de verbindingsschroeven nauwgezet worden aangehaald;
• moeten de pakkingen worden verzegeld voor een optimale afdichting.
Om de afdichting van de aansluitingen en de intactheid van de structuur van de machine te waarborgen
moet worden voorkomen dat het gewicht van de kanaalaansluiting op de machine steunt. De
kanaalaansluiting moet met specifieke beugels worden ondersteund.
Op verzoek van de fabrikant is een speciale demper voor Modular T verkrijgbaar die op het
kanaal voor uittredelucht of intredelucht wordt gemonteerd.

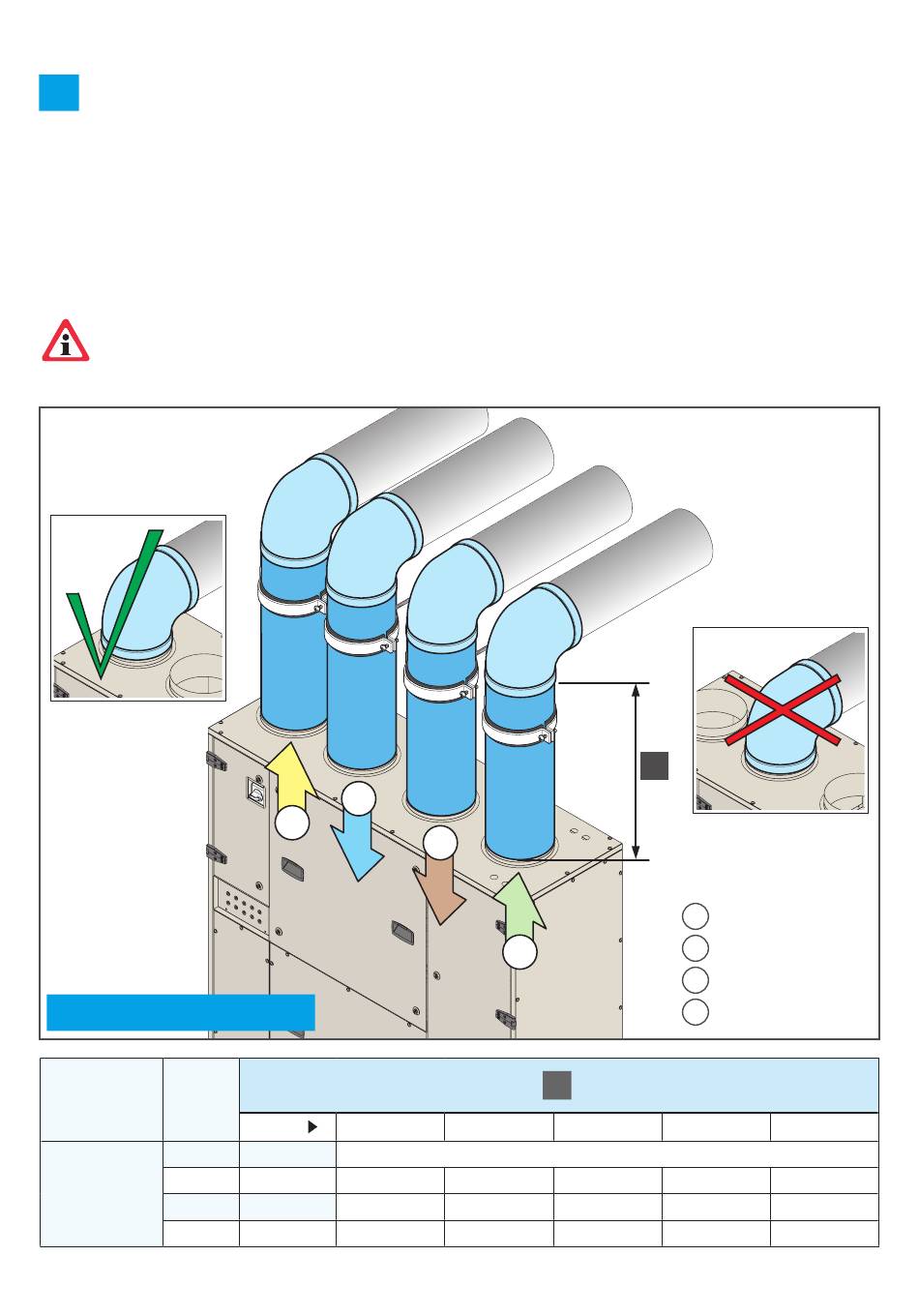

MACHINES IN VERSIE
RECHTS
L1
17
Ventilatieaansluitingen
L1
L2
Rechte leiding
L3
L4
L1
L2
L3
B
A
MINIMALE LENGTE
MAAT
3
mm
indien nodig, is het mogelijk om direct een bocht op de schroefkraag aan te brengen
250
mm
mm
250
mm
500
L4
C
D
A
RECHTE LEIDINGEN
4
5
315
355
315
355
630
710
L2-L3-L4
A
KANAALAANSLUITING
A
Afvoerlucht
B
Lucht van buitenaf
C
Uittredelucht
D
Toevoerlucht
6
400
500
400
500
800
1000
7
35
