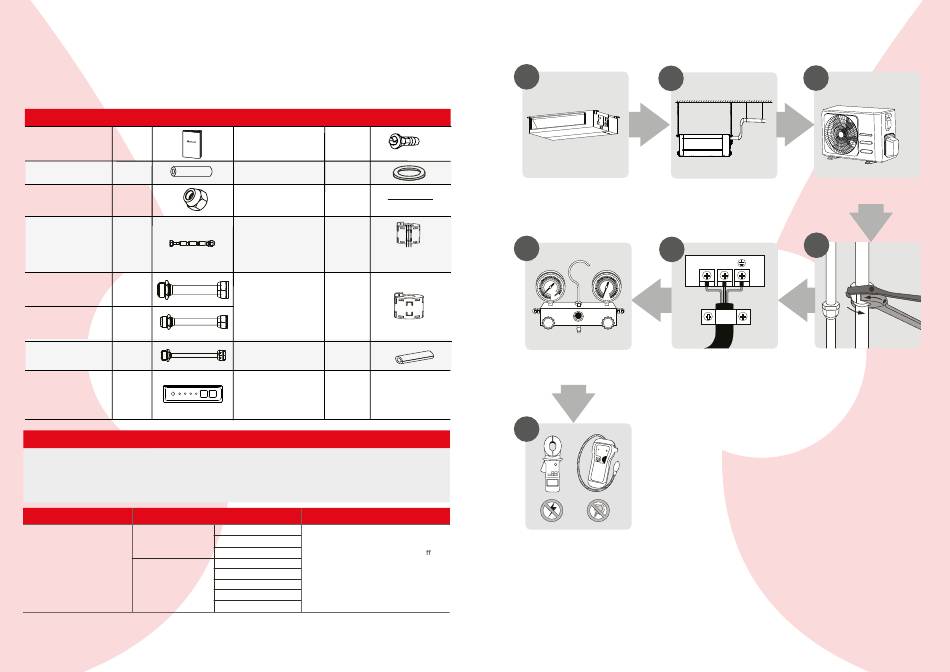

Accessoires
Het airconditioningsysteem wordt geleverd met de volgende accessoires. Gebruik alle installatieonderdelen en
accessoires om de airconditioner te installeren. Een onjuiste installatie kan leiden tot waterlekkage, elektrische
schokken en brand, of ertoe leiden dat de apparatuur defect raakt. De items die niet bij de airconditioner worden
geleverd, moeten apart worden gekocht.
Naam accessoires
Stuks
Vorm
Manual
2~4
Isolatie
2
Koperen moer
2
Opening
1
Overdrachtsconnector
12.7- Φ
(Φ
Φ
Φ
15.9)
1
(sommige modellen)
Overdrachtsconnector
9.52- Φ
1
(Φ
Φ
Φ
12.7)
(sommige modellen)
Overdrachtsconnector
6.35- Φ
(Φ
Φ
Φ
9.52)
1
(sommige modellen)
Displaypaneel
*Alleen voor
1
testdoeleinden
(sommige modellen
KJR-120G,KJR-120H)
Optionele accessories
•
Er zijn twee soorten afstandsbedieningen: bedraad en draadloos. Selecteer een afstandsbediening
op basis van de voorkeuren en vereisten van de klant en installeer deze op een geschikte plaats.
Raadpleeg de folder of technische literatuur voor hulp bij het selecteren van een geschikte
afstandsbediening.
Name
Shape
Vloeibare kant
Verbindingsleiding:
Gas kant
13
Naam accessoires
Stuks
Vorm
Afvoerverbinding
1
(sommige modellen)
Afdichtingring
1
(sommige modellen)
Aansluitdraad voor
1
display (2m)
(sommige modellen)
Magnetische ring
(wikkel de elektrische
draden S1 & S2 ( P & Q & E )
1
S1&S2(P&Q&E)
twee keer om de magnetische
ring) (sommige modellen)
Magnetische ring (na
installatie aan de ver-
varieert
bindingskabel tussen
per model
binnenunit en buitenunit
vastmaken.)
(sommige modellen)
Koordbescherming
rubberen ring
1
(sommige modellen)
Quantity(PC)
6 . 3 5 ( 1 /4i n )
Φ
9 . 5 2 ( 3 /8in )
Φ
12.7 ( 1 /2in )
Φ
Onderdelen dien je apart aan te scha en.
Raadpleeg de dealerover de juiste pijpmaat
9 . 5 2 ( 3 /8in )
Φ
van:het apparaat dat u hebt gekocht.
1 2 . 7 ( 1 /2 in )
Φ
1 6 ( 5 /8in )
Φ
1 9( 3/4in )
Φ
22 ( 7 /8in )
Φ
Installatieoverzicht - Binnenunit
1
2
Installeer de binnenunit
6
5
MC
MC
Evacueer het koelsysteem
7
Voer een testrun uit
3
Installeer de afvoerleiding
Installeer de buitenunit
4
L(L1) N(L2)
Sluit de bedrading aan
Sluit de koelleiding aan
14
