(unit: mm/inch)

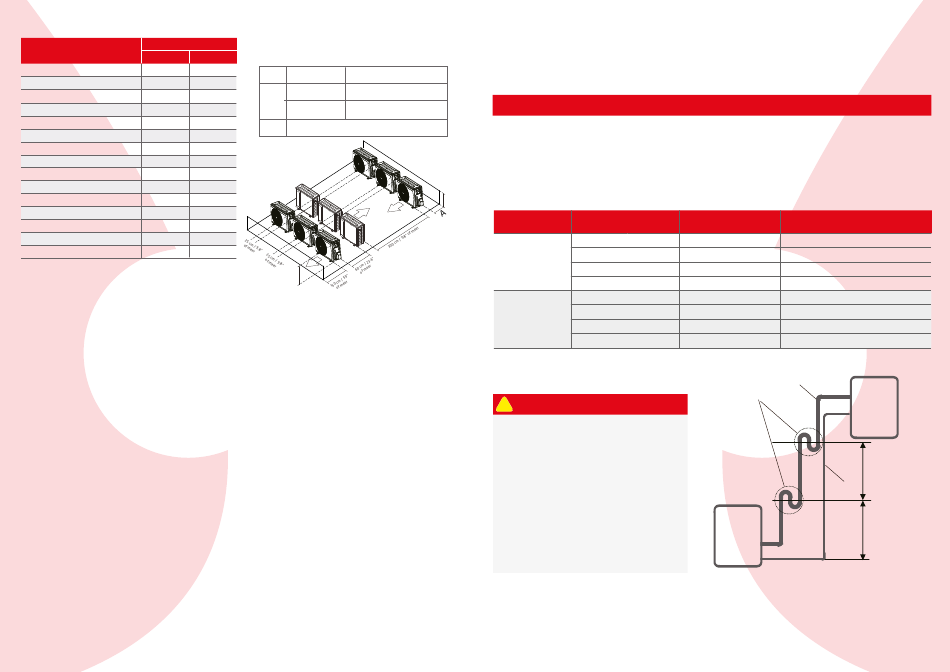

Outdoor Unit Dimensions
Mounting Dimensions
W x H x D
Distance A
760x590x285 (29.9x23.2x11.2)
530 (20.85)
810x558x310 (31.9x22x12.2)
549 (21.6)
845x700x320 (33.27x27.5x12.6)
560 (22)
900x860x315 (35.4x33.85x12.4)
590 (23.2)
945x810x395 (37.2x31.9x15.55)
640 (25.2)
990x965x345 (38.98x38x13.58)
624 (24.58)
938x1369x392 (36.93x53.9x15.43)
634 (24.96)
900x1170x350 (35.4x46x13.8)
590 (23.2)
800x554x333 (31.5x21.8x13.1)
514 (20.24)
845x702x363 (33.27x27.6x14.3)
540 (21.26)
946x810x420 (37.24x31.9x16.53)
673 (26.5)
946x810x410 (37.24x31.9x16.14)
673 (26.5)
952x1333x410 (37.5x52.5x16.14)
634 (24.96)
952x1333x415 (37.5x52.5x16.34)
634 (24.96)
890x673x342 (35x26.5x13.46)
663 (26.1)
25
Rijen van serie-installatie
De relaties tussen H, A en L zijn als volgt.
Distance B
290 (11.4)
L
325 (12.8)
25 cm / 9.8" or more
L ≤ 1/2H
335 (13.2)
L ≤ H
1/2H < L ≤ H
30 cm / 11.8" or more
333 (13.1)
405 (15.95)
L > H
Kan niet worden geïnstalleerd
366 (14.4)
404 (15.9)
378 (14.88)
340 (13.39)
350 (13.8)
403 (15.87)
403 (15.87)
404 (15.9)
404 (15.9)
354 (13.94)
H
Aansluiting koelmiddelleiding
Laat bij het aansluiten van koelmiddelleidingen geen andere stoffen of gassen dan het gespecificeerde koelmid-
del in de unit komen. De aanwezigheid van andere gassen of stoffen zal de capaciteit van de unit verlagen en kan
A
een abnormaal hoge druk in de koelcyclus veroorzaken. Dit kan een explosie veroorzaken en letsel.
Opmerking over pijplengte:
Zorg ervoor dat de lengte van de koelmiddelleiding, het aantal bochten en de valhoogte tussen de binnen- en
buitenunits voldoen aan de vereisten in de volgende tabel:
De maximale lengte en valhoogte op basis van modellen. (Eenheid: m/ft.)
L
Type of model
Noord-Amerika,
Australië en de
eu-frequentiecon
versie Splitst type
Andere Split type
!
LET OP!
Olievallen
Als er olie terugstroomt in de compressor van
de buitenunit, kan dit vloeistofcompressie of
verslechtering van de olieretour veroorzaken.
Olieafscheiders in de stijgende gasleiding kun-
nen dit voorkomen. Om de 6 m (20ft) van de
verticale stijgleiding van de aanzuigleiding
(<36000Btu/h-eenheid) moet een olieafschei-
der worden geïnstalleerd. Om de 10 m (32.8ft)
van de verticale stijgleiding van de aanzuiglei-
ding moet een olieafscheider worden geïnstal-
leerd (36000Btu/u-eenheid).
Capacittei (Btu/h)
Leidinglengte
<15 K
25/82
≥15 K - <24K
30/98.4
≥24K - <36K
50/164
≥36K - ≤60K
75/246
12K
15/49
18K-24K
25/82
30K-36K
30/98.4
42K-60K
50/164
Olievanger
Binnenunit / buitenunit
Maximale valhoogte
10/32.8
20/65.6
25/82
30/98.4
8/26
15/49
20/65.6
30/98.4
Binnenunit / buitenunit
Gasleiding
6m/20ft
(＜36000Btu/h unit )
10m/32.8ft
(≥36000Btu/h unit)
Vloeistof-
leiding
6m/20ft
(＜36000Btu/h unit )
10m/32.8ft
(≥36000Btu/h unit)
26
