De kabel van het bedieningspaneel moet verder verwijderd zijn van andere voedingskabels of elektrische hoogspan-
ningsapparatuur (elektrische behuizing, elektrische boiler, airconditioning, enz.). De kabel kan door openingen in het ach-
terste of onderste deel van het bedieningspaneel worden getrokken (volg de bij het bedieningspaneel meegeleverde instal-
latie-instructies). De kabel naar het C5-bedieningspaneel moet worden aangesloten op een speciale sleuf (RJ9-connector;
zie fig. 31).
Gebruik geen scherp gereedschap voor het vastzetten van contacten in het bedieningspaneel (bijv.
een schroevendraaier). Gebruik een potlood of een balpen.
4.4. Aansluiting van kabels en draden tussen secties
Voordat u delen van de luchtbehandelingskast vastmaakt, moet u verbindingskabels en draden van de secties aanslui-
ten. De kabelaansluitingen zijn gelabeld met connectienummers; sluit alleen connectoren met hetzelfde nummer aan. Het
aantal kabels en connectoren in verschillende secties kan verschillen afhankelijk van de gemonteerde componenten. Als er
geen functies of externe componenten worden besteld, kunnen er enkele ontkoppelde verbindingen tussen de secties zijn.
Raadpleeg het bedradingsschema van de specifieke kast om te zien welke aansluitingen moeten worden gebruikt.
1 – voedingskabel, 2 – communicatiekabels tussen printplaten 3 – labels met aansluitingsnummers
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
VERSO PRO_ installation manual_22-01
Ye llo
w (A
)
G re en
(B )
( ) W
h it e
(+ ) R
ed

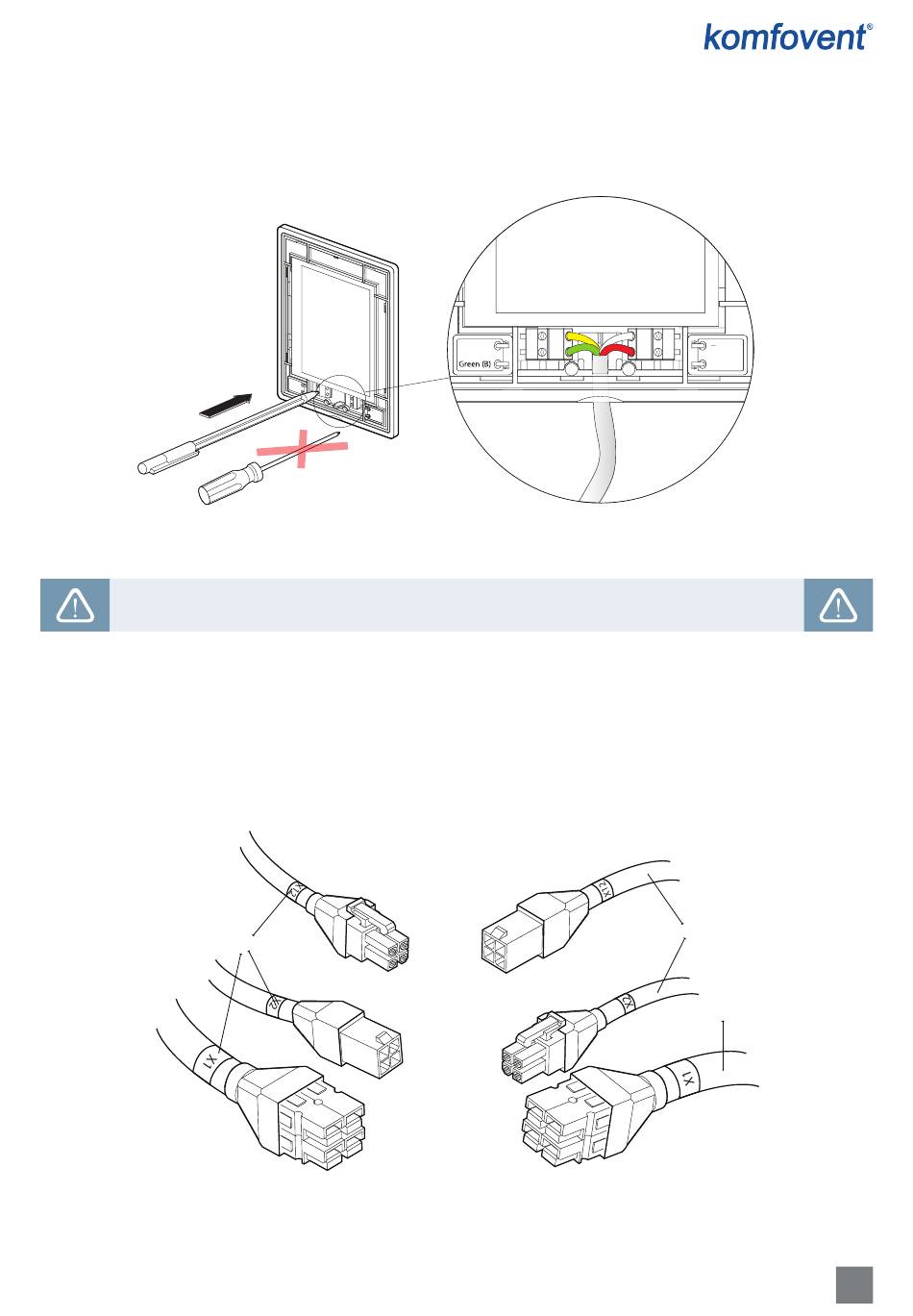

Fig. 38. Bedrading bedieningspaneel
3
Fig. 39. Kabelverbindingen tussen secties
Yellow (A)
( ) White
(+) Red
2
1
35
