Plena gesproken woord ontruimingssysteem

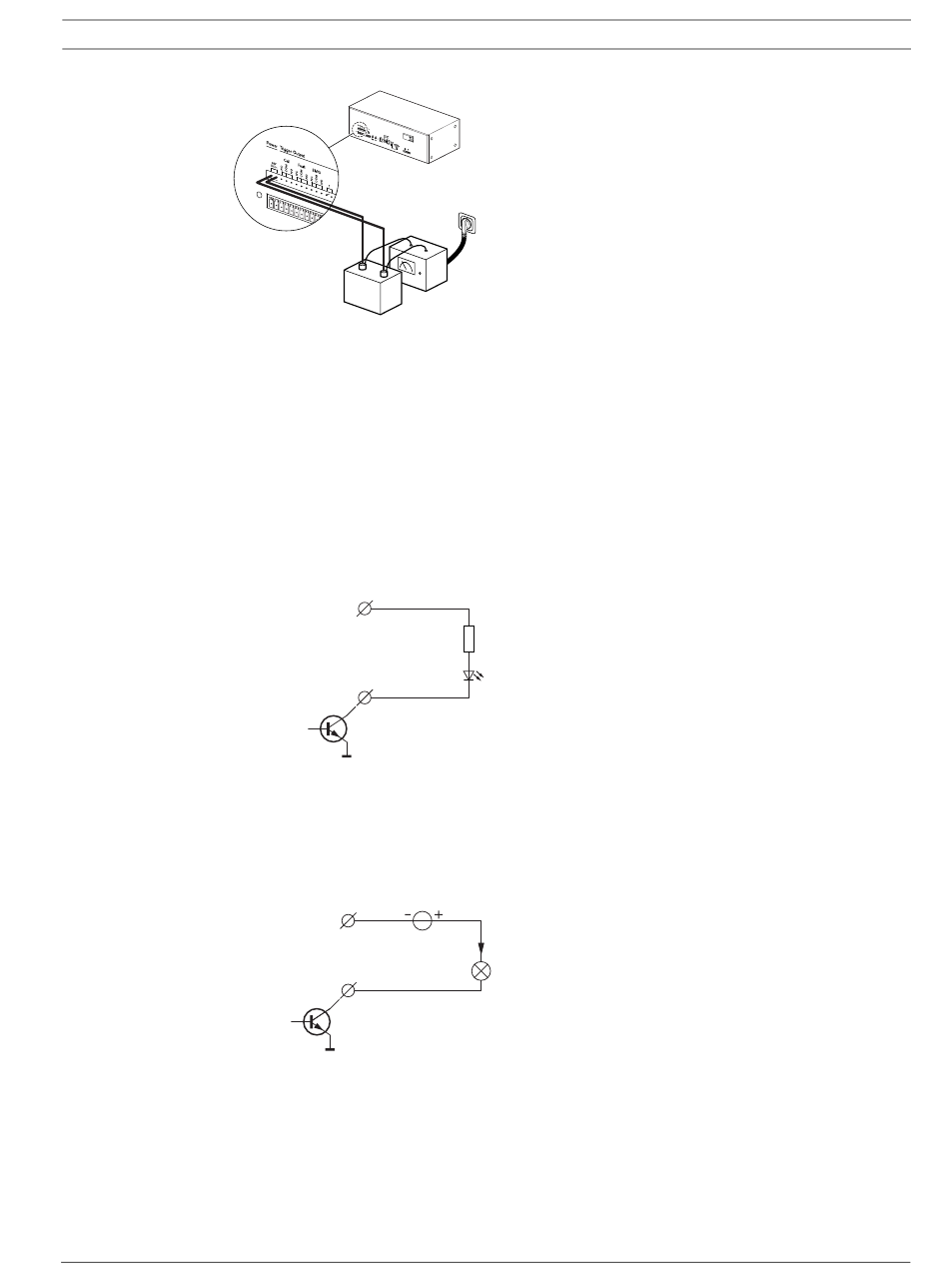

Afbeelding 5.25 Een 24 VDC voeding aansluiten
5.5
Bedieningspaneelkit voor gesproken woord ontruiming
5.5.1
Achterpaneel
Het achterpaneel van de bedieningspaneelkit heeft dezelfde aansluitingen en
bedieningselementen als het achterpaneel van het bedieningspaneel voor gesproken woord
ontruiming. Zie hoofdstuk 5.4 voor meer informatie over de aansluiting.
5.5.2
LED's
Op de LEDS/LAMPS-aansluitingen op het frontpaneel van de bedieningspaneelkit kunnen de
LED's worden aangesloten (zie Afbeelding 5.26).
LEDS/LAMPS
Afbeelding 5.26 LED's aansluiten
5.5.3
Lampjes
Op de LEDS/LAMPS-aansluitingen op het frontpaneel van de bedieningspaneelkit kunnen
lampjes worden aangesloten (zie Afbeelding 5.27).
LEDS/LAMPS
Afbeelding 5.27 Lampjes aansluiten
5.5.4
Relais
Op de LEDS/LAMPS-aansluitingen op het frontpaneel van de bedieningspaneelkit kunnen
relais worden aangesloten (zie Afbeelding 5.28).
Bosch Security Systems B.V.
PLN-V6
Plena
RC
Max.
Panel
RC
V oice
Alarm
8900
199
300mA,
input
power
System
6000
1
S/N.
24V
D C
Design
A035413
The
& Quality
Netherla
nds
NL-482
N663
7HG-10
Charger
-
+
2 4 V
D C
24 V output
connector
max. 52 V
GND
connector
Installatie- en bedieningshandleiding
Ω
5 k
< 200 mA
Aansluiting | nl
9922 141 1037x (V2.16) | V0.6 | 2011.09
