nl | Aansluiting

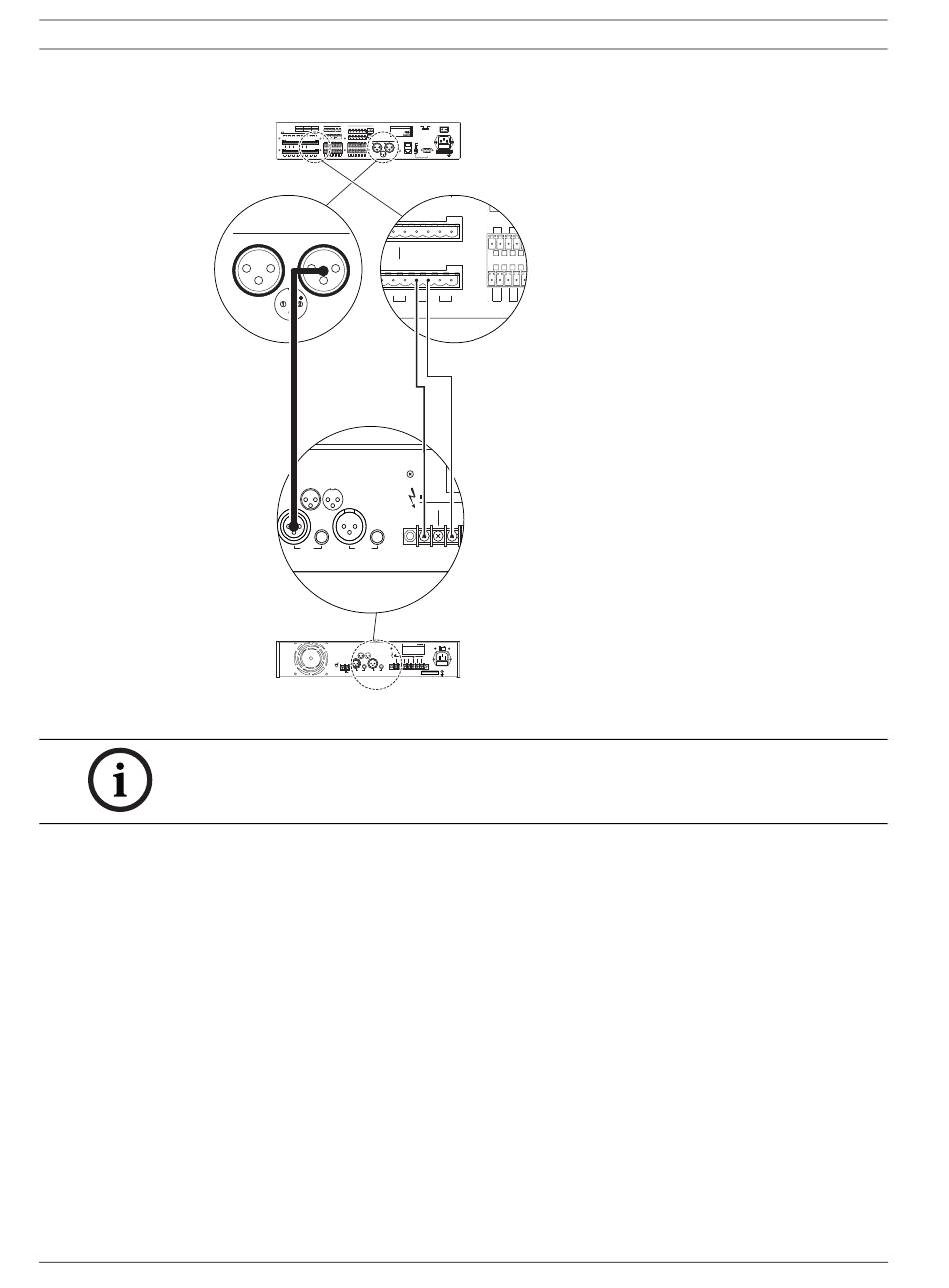

Afbeelding 5.22 Externe versterker 2 aansluiten
AANWIJZING!
De interne versterker van de controller voor gesproken woord ontruiming kan ook worden
gebruikt als externe versterker voor de router voor gesproken woord ontruiming.
5.2.6
Voeding
De procedure voor het aansluiten van een router voor gesproken woord ontruiming op de
netvoeding is dezelfde als de procedure voor het aansluiten van de controller voor gesproken
woord ontruiming op de netvoeding (zie hoofdstuk 5.1.12 ).
9922 141 1037x (V2.16) | V0.6 | 2011.09
LBB1992/00
