Indeling van de systeemkaart

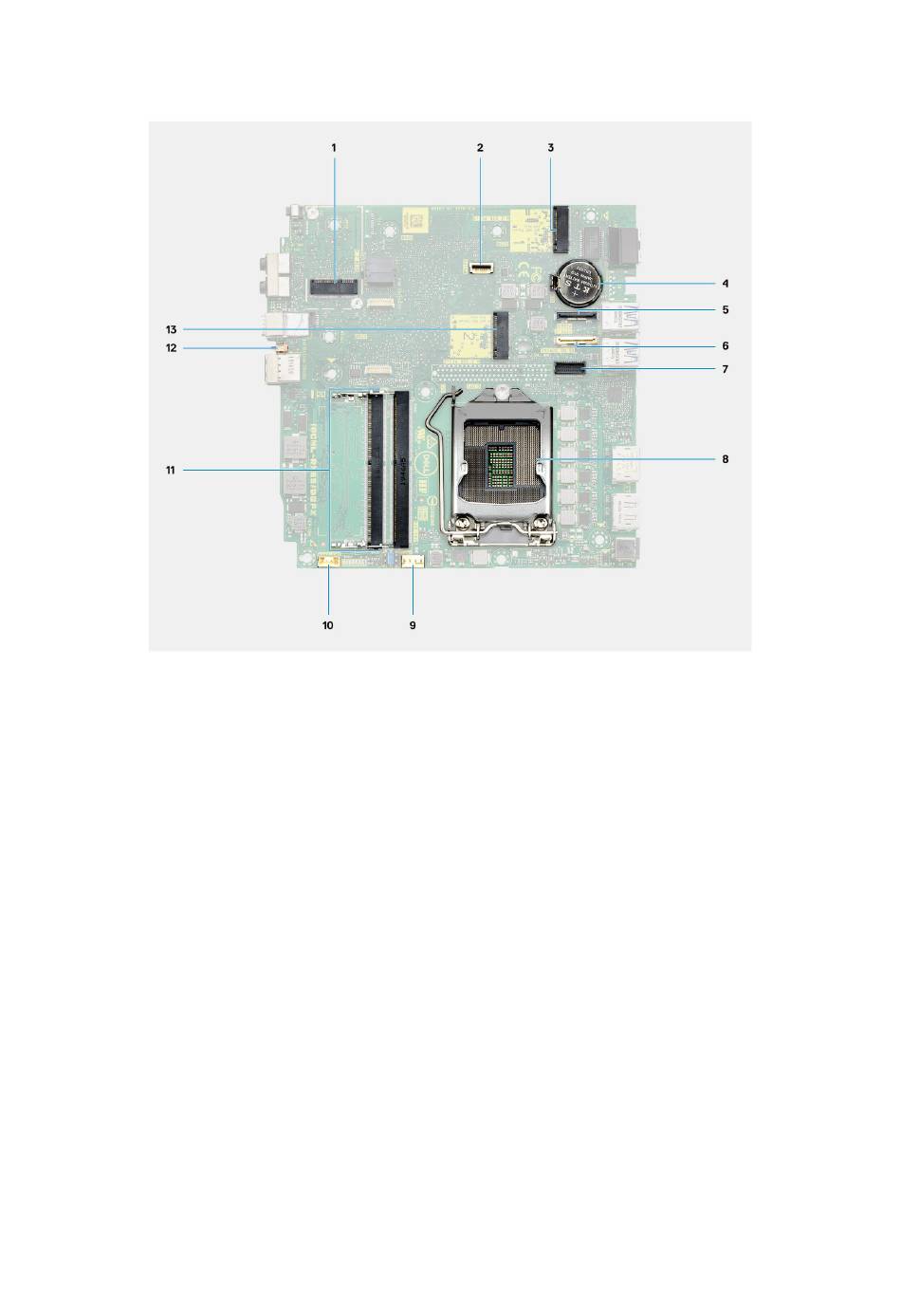

Afbeelding 1. OptiPlex 7080 Micro - 35 W systeemkaart
1. M.2 WLAN-connector
2. SATA FFC-connector
3. M.2 SSD PCIe-connector
4. Knoopbatterij
5. Optionele videoconnector (VGA-poort/DisplayPort 1.4-poort/HDMI 2.0b-poort/USB 3.2 Gen 2 Type-C-poort met alternatieve
modus)
6. Optionele connector (USB 3.2 Gen 2 Type-C-poort)
7. Connector voor seriële poorten voor optioneel toetsenbord en muis
8. Processorsocket
9. Connector van de CPU-ventilator
10. Connector voor de interne luidspreker
11. Geheugenslots
12. Intrusieschakelaar
13. M.2 SSD-connector
Overzicht van het chassis
13
