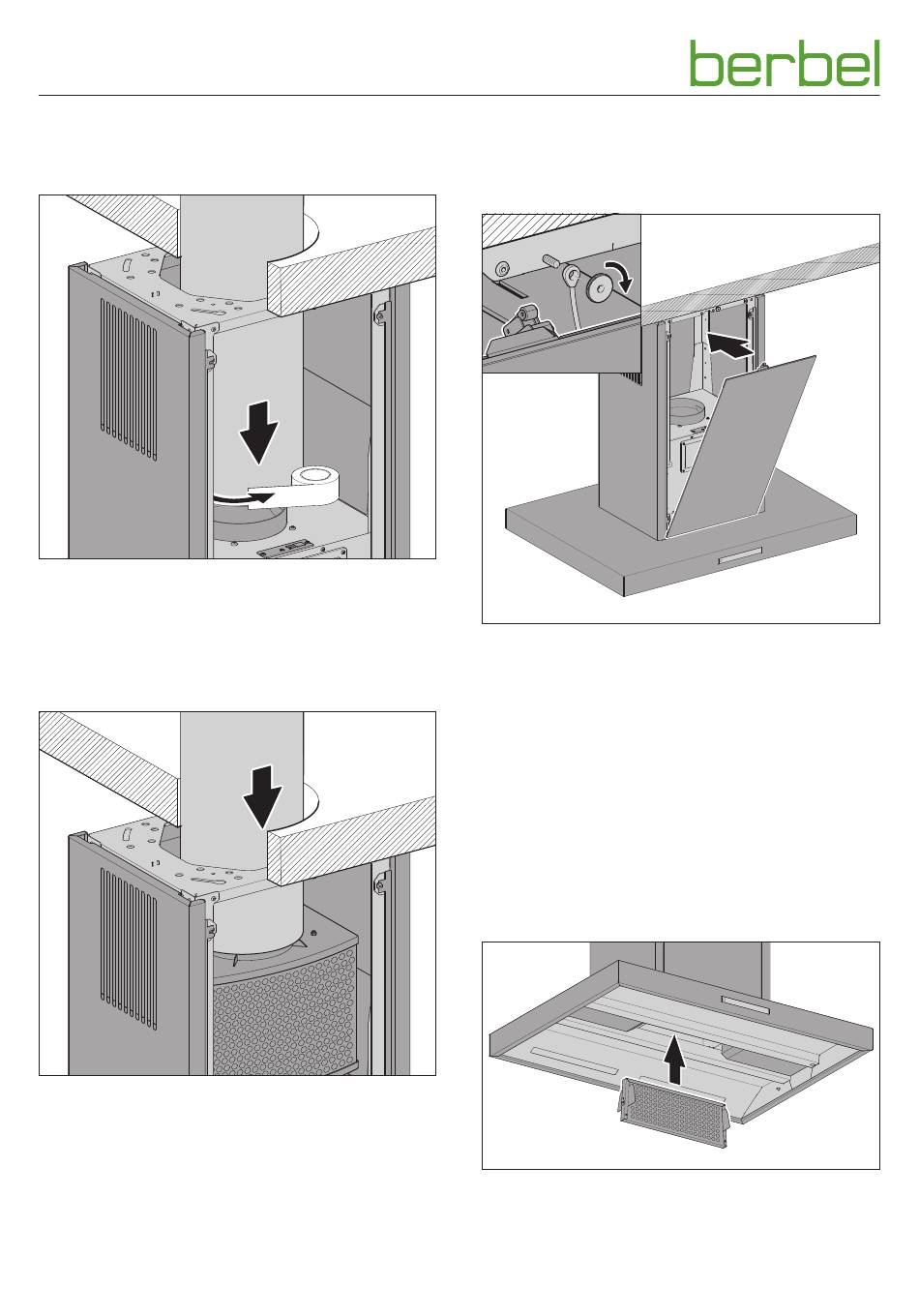

3.5.12 Afzuigleiding aansluiten (bij afzuig- en hybride
modus)
Afzuigmodus
☞ Zet de afzuigleiding aan de bovenkant op de
geleidingshulp van de ventilatorbehuizing.
☞ Plak de overgang tussen de afzuigleiding en
geleidingshulp met afdichttape (accessoire) af.
☞ Zorg ervoor dat de afzuigleiding correct gemonteerd is.
Hybride modus
☞ Zet de afzuigleiding aan de bovenkant op de kraag van
het hybride filter.
☞ Zorg ervoor dat de afzuigleiding correct gemonteerd is.
20
1.
2.
3.5.13 Voorpaneel monteren
☞ Draai de kartelmoeren van het rookkanaal los.
☞ Zorg ervoor dat de sluiting van het voorpaneel geopend is.
☞ Plaats het voorpaneel onder op de pennen van de body
van de kap.
☞ Steek het vrije uiteinde van de kabelbeveiliging op de
schroefdraadbout van het rookkanaal.
☞ Schroef de kartelmoeren handvast op het rookkanaal.
☞ Duw het voorpaneel boven tussen de zijdelen tot de
sluiting hoorbaar vastklikt. Indien nodig kan de sluiting
worden bijgesteld via sleufgaten.
3.5.14 De Capillar Trap, stootrand en de onderste
schaal monteren
Na de montage moeten de binnenliggende delen er weer
ingezet worden.
☞ Zet de Capillar Trap met beide handen in de
opnameschacht.
☞ Druk de Capillar Trap naar boven tot deze vastklikt.
