Montage

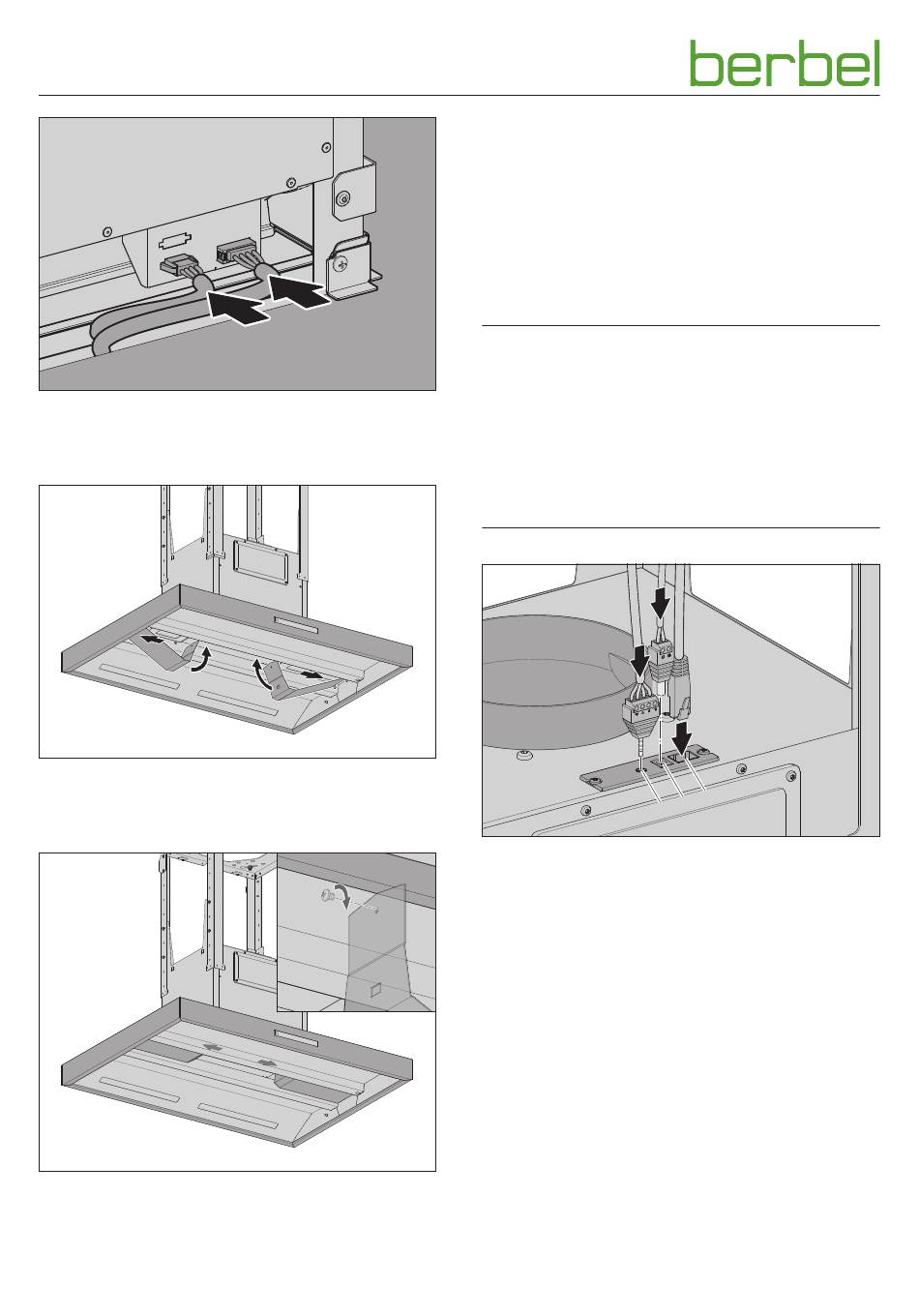

☞ Sluit de kabels van het bedieningspaneel en van de
kookplaatverlichting aan op de aansluitingen van de
rookkanaal.
☞ Schuif de houdbeugels van de afdekkappen in de sleuven
aan de zijkant van de body van de kap.
☞ Klap de afdekkappen omhoog.
☞ De afdekkappen met een bout van binnenuit vastzetten.
16
3.5.7
Accessoires aansluiten
Afhankelijk van de montagesituatie worden aanwezige
accessoires op de kap aangesloten, bijv.:
y Wandkast
y Raamcontactschakelaar
y Stelklep
y Circulatiefilter permalyt
De handleidingen van de accessoires moeten in acht
genomen worden.
D ATTENTIE!
Gevaar voor beschadigingen door ondeskundig
aansluiten!
De aansluitspanning of gebrekkige aansluitingen kunnen
leiden tot beschadigingen aan de elektronica.
☞ Zorg dat de voedingsspanning is onderbroken en blijft.
☞ Zorg voor de juiste toewijzing van de aansluitingen.
☞ Zorg dat de stekkers van de accessoires volledig worden
ingestoken.
A B
A Penstekkerbus – voor het aansluiten van muurkast,
stelklep of circulatiefilter permalyt.
B Holle penstekkerbus – voor het aansluiten van
raamcontactschakelaar.
C Aansluitstekkerbus (RJ45) – BUS-interface, voor verbinding
met speciale accessoires van de fabrikant. Een verbinding
met een PC of andere apparaten is niet toegestaan.
C
