5. Przewody spustowe
Podłączanie rury odprowadzającej skropliny z jednostki zewnętrznej
W przypadku konieczności zabudowy rurociągu drenażowego należy zainstalować gniazdo spustowe lub misę zlewczą (opcja).
PAC-SG61DS-E
Gniazdo spustowe
PAC-SH97DP-E
Misa zlewcza
6. Instalacja elektryczna

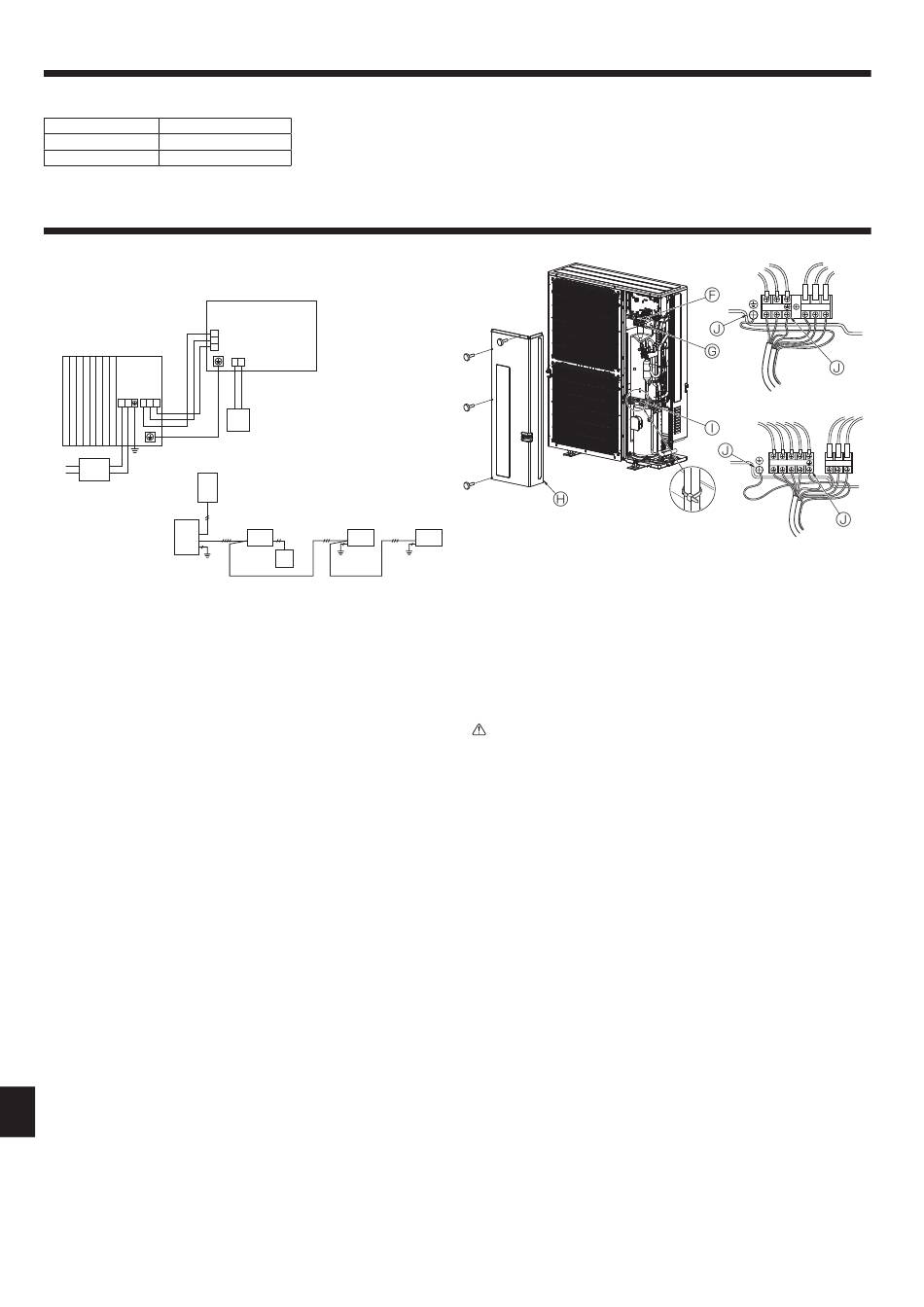

6.1. Jednostka zewnętrzna (Fig. 6-1 i 6-2)
1 Usunąć panel serwisowy.
2 Podłączyć przewody zgodnie z Fig. 6-1 i 6-2.
B
L N
S1
S2
S3
D
Do zasilania
Do zasilania
B
pl
12
ZM100-140
S1
A
S2
S3
A Jednostka wewnętrzna
B Jednostka zewnętrzna
C
C Pilot zdalnego sterowania
D Wyłącznik główny (wyłącznik)
E Uziemienie
D
A
A
E
C
E
Fig. 6-1
A
F Listwa zaciskowa
E
G Listwa zaciskowa podłączania jednostki wewnętrznej/zewnętrznej (S1, S2, S3)
H Panel serwisowy
I Zacisk
* Zamocować kable w taki sposób, aby nie dotykały środka panelu serwisowego lub zaworu
gazowego.
J Zacisk uziemienia
Uwaga:
Jeśli podczas serwisowania zostanie zdjęta osłona skrzynki elektrycznej, na-
leży ją ponownie założyć.
Przestroga:
Upewnić się, że instalacja wyposażona jest w przewód zerowy N. Brak tego
przewodu może spowodować uszkodzenie urządzenia.
■
ZM100-140V
■
ZM100-140Y
Fig. 6-2
L N
S1 S2 S3
L1 L2 L3 N
S1 S2 S3
