Zowel de vloeistof- als de zuiggasleiding komen uit de omkasting van het aggregaat. We raden aan
om ze met een natte doek te omwikkelen vooraleer u begint met brazeren, hierdoor creeërt u een
isolatie met de omkasting.
▪
Aanbevolen brazeer materialen: koper/fosfor of koper/fosfor/zilver legeringen moeten gebruikt worden
voor het brazeren van koperen leidingen. In het geval dat niet gelijke materialen moeten gebraseerd
worden kunt u een zilverlegering gebruiken met een fluxmateriaal erond of u kun afzonderlijk een flux
materiaal toevoegen.
▪
Gebruik een double-tipped brander.

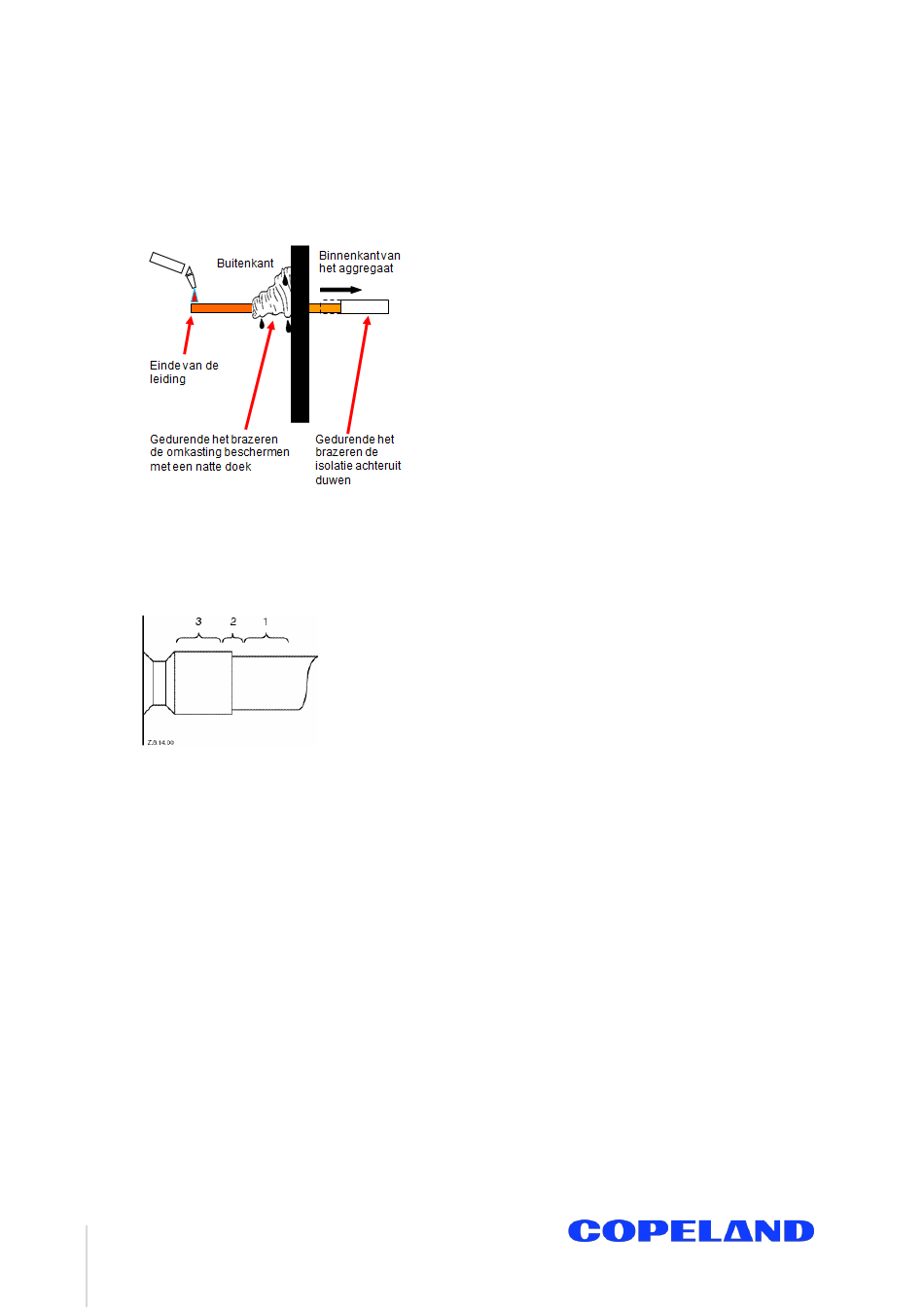

Figuur 18: Brazeren – Doorsnede
3.2.3 Procedure voor het brazeren
Volg de procedure hieronder beschreven voor op de juiste manier de leidingen te brazeren en kijk tevens
naar Figuur 19:
Regio's
voor
Figuur
19:
brazeren van de zuiggasleiding
NOTA: Regio 3 moet zo minimaal mogelijk verwarmd worden. Oververhitten van de verbinding
heeft een negatief effect op het eindresultaat.
Om te verwijderen:
▪ Verwarm regio 2 en 3 rustig en gelijkmatig totdat het toevoegmateriaal zacht wordt, daarna kunt u de
leidingen uit elkaar trekken.
Om terug te bevestigen:
▪
Volg de eerst beschreven procedure.
AGL_Unit_ZXDI_NL_Rev01
▪ Steek de koperen leiding in de leiding aan het aggregaat.
▪ Verwarm regio 1. Als de leiding de brazeer temperatuur heeft
bereikt,
▪ Verwarm regio 2 tot aan de brazeer temperatuur. Het is van
belang om de verbinding overal gelijkmatig te verwarmen.
Beweeg de brander naar boven en beneden en roterend rond de
leiding.
▪ Voeg het brazeer toevoegmateriaal toe terwijl u de brander
beweegt rond de verbinding.
het
▪ Dan
verwarm
toevoegmateriaal in de verbinding naar binnen dringen.
23
regio
3.
Hierdoor
zal
het
brazeer
