Rechter inspectiezijde R1
EHA
ODA
3
6
10
ODA
EHA
– inlaat buitenlucht
ODA
– lucht geleverd aan het gebouw
SUP
– lucht afgezogen uit het gebouw
ETA
– uitlaat buitenlucht
EHA
* Afhankelijk van de bestelling.
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
Verso Standard_ installation manual_24-09
Verso R 3000 UV - 4000 UV
SUP
ETA
C5
12 4
11
7
2
5
SUP
ETA
8
SUP
ETA
2
7
12 4
SUP
ETA

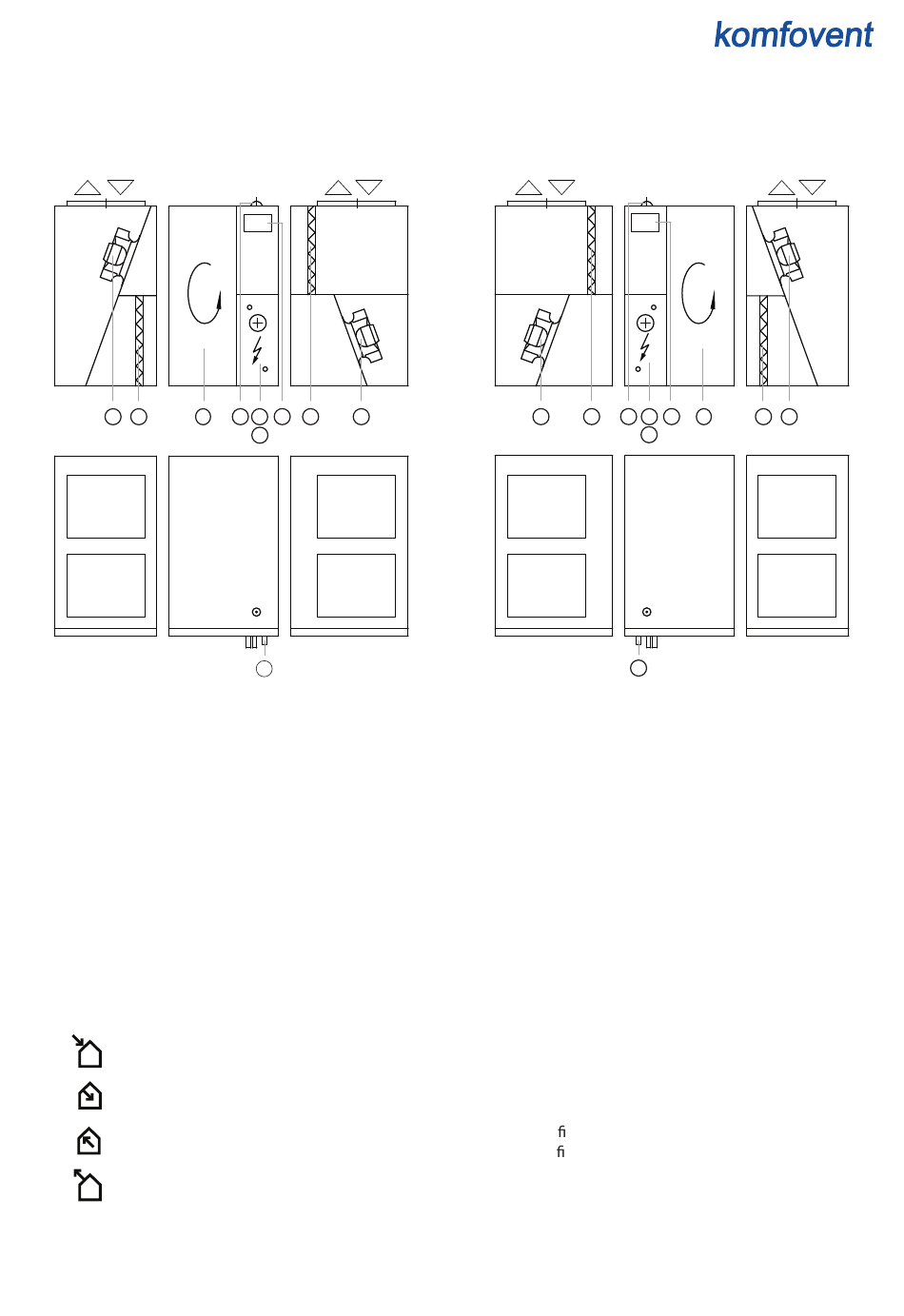

1 – tegenstroomwarmtewisselaar
2 – toevoerluchtventilator
3 – afvoerluchtventilator
4* – elektrische verwarming
5* – verwarmer / koeler / DX
6 – buitenlucht lter
7 – afvoerlucht lter
8 – condensafvoer
9 – by-pass klep
10 – roterende warmtewisselaar
11 – C5 controller moederbord
12 – Aansluiting voeding
Linker inspectiezijde L1
EHA
C5
11
10
6
3
5
ODA
EHA
8
ODA
15
